GB 50 GB 80 GB 100 GB 120 GB 150 GB 200

A 583 803 948 1103 1318 1510

B 365 565 715 865 1065 1050

C 185 205 200 205 220 430

D 145 345 495 645 845 800

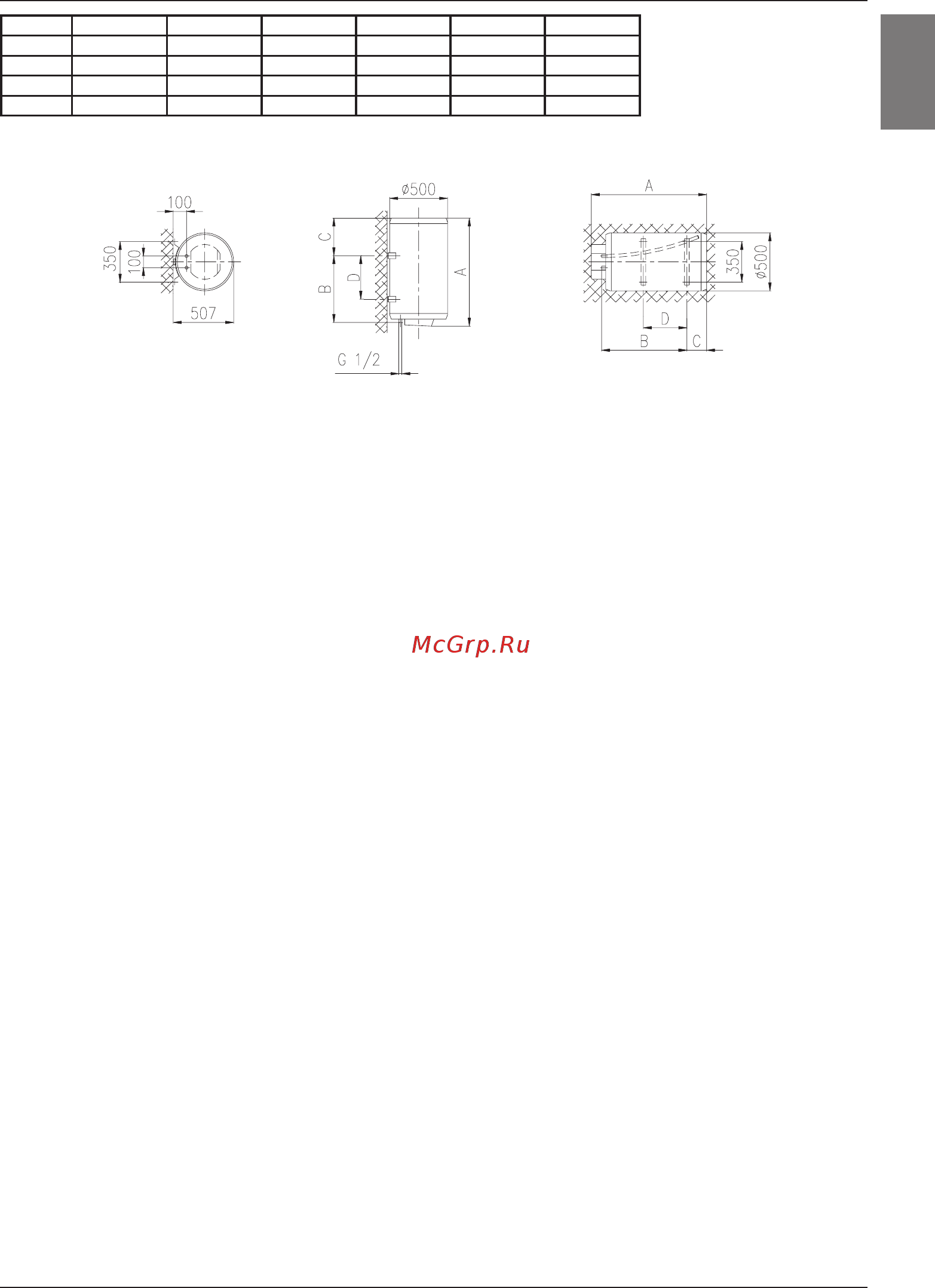

Dimensions du chaffe-eau pour le raccordement et le montage [mm]

RACCORDEMENT AU RÉSEAU DE DISTRIBUTION D’EAU

L’arrivée et l’évacuation d’eau sont indiquées sur les tuyaux de chauffe-eau par une marque

de couleur. L’arrivée de l’eau froide est marqué par le bleu, tandis que l’évacuation de l’eau

chaude est marqué par le rouge.

Le chauffe-eau peut être raccordé au réseau de distribution d’eau de deux manières. Le

système de raccordement fermé (à pression) permet de prendre de l’eau aux plusieures

oriﬁces de sortie d’eau, tandis que le système ouvert (à non-pression) ne permet qu’une

seule prise d’eau. En fonction du système de raccordement choisi vous devez acheter aussi

les batteries mélangeuses correspondantes.

Dans le cas du système ouvert (à non-pression), un clapet anti-retour doit être encastré

devant le chauffe-eau, celui-ci empêchant l’écoulement de l’eau de la chaudière dans le

cas du manque d’eau dans le réseau de distribution d’eau. Ce système de raccordement

demande une batterie mélangeuse à écoulements croisés. En raison du chauffage, le

volume d’eau dans le chauffe-eau augmente ce qui provoque le dégouttement du bec de la

batterie mélangeuse. On ne peut pas empêcher le dégouttement de l’eau en bien serrant la

poignée de la batterie mélangeuse, on peut seulement la détériorer.

Dans le cas du système de raccordement fermé (à pression), les batteries mélangeuses

manométriques doivent être utilisées aux oriﬁces de sortie d’eau. En raison de la sécurité

du fonctionnement, une soupape de sûreté ou un groupe de sûreté doit être impérativement

encastré sur le tuyau d’arrivée ce qui empêche la hausse de pression dans la chaudière

pour plus de 0,1 MPa au-dessus de la pression nominale.

Lors du chauffage de l’eau dans le chauffe-eau la pression de l’eau dans la chaudière

augmente jusqu’à ce que la limite réglée dans la soupape de sûreté ne soit pas atteinte. Le

retour de l’eau au réseau de distribution d’eau étant empêché, le dégouttement de l’oriﬁce

de décharge de la soupape de sûreté peut se produire. L’eau gouttante peut être emmenée

à la décharge à travers la gouttière qu’on installe sous la soupape de sûreté. Le tuyau de

décharge installé au-dessous de l’écoulement de la soupape de sûreté doit être installé

directement vers le bas et dans une ambiance où il ne gèle pas.

Dans le cas où vous n’avez pas de possibilité, faute d’une mauvaise exécution de l’installation,

d’emmener l’eau gouttante de la soupape de sûreté à la décharge, le dégouttement peut

être évité par l’encastrement d’un vase d’expansion de volume de 3 l sur le tuyau d’arrivée

du chauffe-eau.

Pour assurer le bon fonctionnement de la soupape de sûreté vous devez procéder aux
