Gorenje GBU200B6 200л белый [61/80] Ühendamine veevärgiga
![Gorenje GBU200B6 200л белый [61/80] Ühendamine veevärgiga](/views2/1363415/page61/bg3d.png)
61

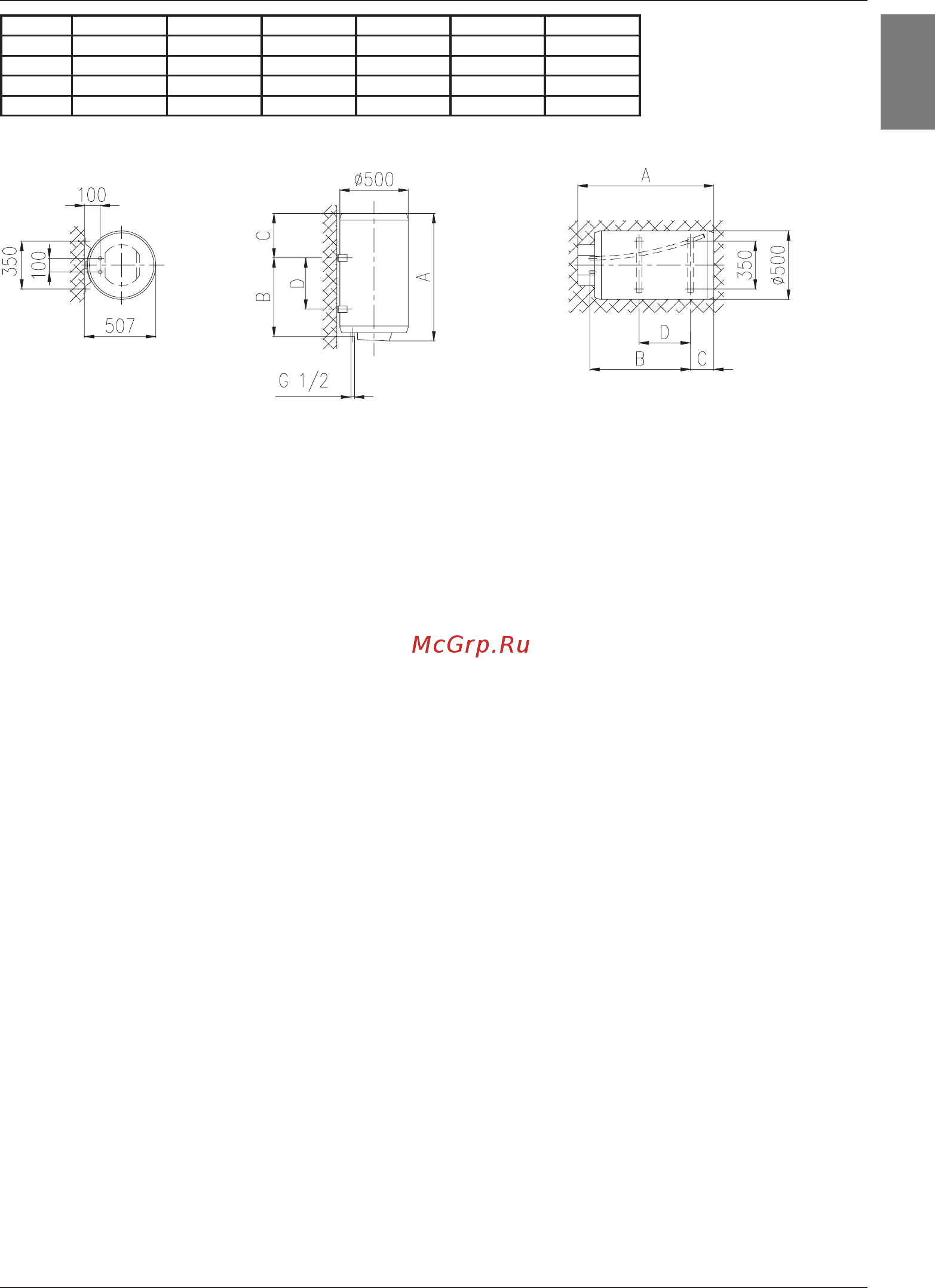

Kuumaveeboileri mõõtmed paigaldamiseks ja ühendamiseks (mm)
GB 50 GB 80 GB 100 GB 120 GB 150 GB 200
A 583 803 948 1103 1318 1510
B 365 565 715 865 1065 1050
C 185 205 200 205 220 430
D 145 345 495 645 845 800
ÜHENDAMINE VEEVÄRGIGA
Vee sisse- ja väljalaskeühendused on kuumaveeboileri torudel tähistatud vastava värviga.
Külma vee sisselaskeühendus on tähistatud sinise värvi ja sooja vee väljalaskeühendus
punase värviga. Kuumaveeboilerit saab veevärgiga ühendada kahel viisil. Survestatud
(suletud) ühendussüsteemi korral saab vee väljalaskeühendusi olla mitu, survestamata
(avatud) süsteemi korral vaid üks. Valitud ühendussüsteemist sõltuvalt tuleb osta ka sobivad
segistid. Avatud, survestamata süsteemi korral tuleb kuumaveeboileri ette paigaldada
tagasilöögiklapp, mis ei laseks paagist vett välja juhul, kui veevärgis tekib veekatkestus.
Niisuguse ühendussüsteemi korral tuleb kasutada ristvoolusegistit. Vee temperatuuri
tõusmisel suureneb selle maht, mis kutsub esile vee tilkumise segisti torust. Segisti kraani
kõvasti kinnikeeramine ei lõpeta vee tilkumist, küll aga võib segisti kahjustada saada.
Suletud, survestatud ühendussüsteemi korral tuleb väljalaskeavadele paigaldada
survesegistid. Ohutuse tagamiseks tuleb vee etteandetoru varustada kaitseklapi või,
alternatiivselt, vastava ohutusklassiga ventiiliga, mis ei lase paagi siserõhul ületada nimirõhku
enam kui 0,1 MPa võrra.
Vee soojenemisel kuumaveeboileris tõuseb paagi siserõhk kaitseklapi seadistustasemeni.
Kuivõrd vesi ei saa veevärki tagasi pöörduda, võib see esile kutsuda tilkumist kaitseklapi
väljalaskeavast. Tekkinud tilkade kanalisatsiooni juhtimiseks võib kaitseklapi alla paigaldada
äravoolutoruga püüduri. Kaitseklapi alla paigaldatud äravoolusüsteemi torud peavad kulgema
vertikaalselt ja asuma keskkonnas, kus pole põhjust karta jäätumist. Juhul, kui olemasolev
torustik ei võimalda tilkuvat vett torude abil kaitseklapist kanalisatsiooni juhtida, saab tilkumist
vältida kuumaveeboileri külma vee sisselasketorule 3 l paisupaagi paigaldamise teel.
Kaitseklapi nõuetekohast toimimist tuleb regulaarselt (s.t. kord 2 nädala jooksul) kontrollida.
Kontrollimiseks avage kaitseklapi väljalaskekanal, pöörates käepidet või keerates lahti klapi
mutri (klapi tüübist sõltuvalt). Klapp toimib korralikult juhul, kui vesi väljalaskekanali avamise
järel otsakust voolama hakkab.
ET
