46
PL

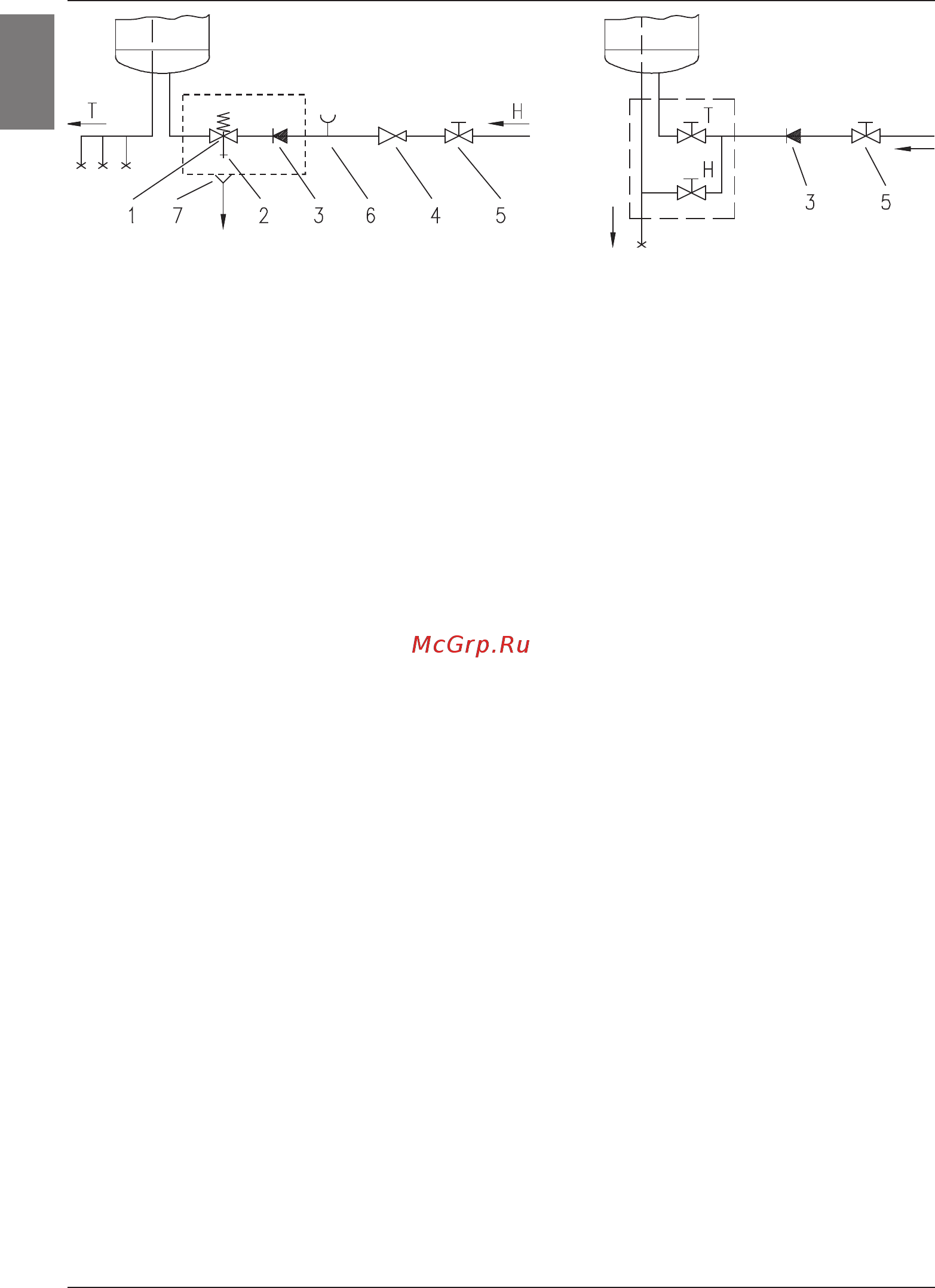

Legenda: 1 - Zawór bezpieczeństwa 6 - Nadstawek próbny
2 - Zawór próbny 7 - Nadstawek do zbierania wody,
3 - Zawór zwrotny podłączenie do odpływu wody
4 - Zawór redukcyjny ciśnienia H - Woda zimna
5 - Zawór odcinający T - Woda ciepła
Zamknięty system (ciśnieniowy) Otwarty system (nieciśnieniowy)
Pomiędzy podgrzewacz wody i zawór zwrotny nie wolno zamontować zaworu
odcinającego, ponieważ w ten sposób uniemożliwia się działanie zaworu
bezpieczeństwa.
Podgrzewacz wody można bez zaworu redukcyjnego podłączyć do domowej instalacji
wodociągowej, gdy ciśnienie w instalacji jest niższe od 0,5 MPa. Gdy ciśnienie w instalacji
przewyższa 1,0 MPa, musimy zamontować dwa zawory redukcyjne jeden za drugim.
Przed podłączeniem elektrycznym podgrzewacz wody należy napełnić wodą. Podczas
pierwszego napełniania przekręcić uchwyt ciepłej wody na baterii. Podgrzewacz jest
napełniony, gdy z baterii zacznie cieknąć woda.
PODŁĄCZENIE DO INSTALACJI ELEKTRYCZNEJ
Przed podłączeniem podgrzewacza do sieci elektrycznej należy wbudować do niego
kabel podłączeniowy. W tym celu należy zdjąć plastykową pokrywę zabezpieczającą.
Chcąc usunąć osłonę plastykową podgrzewacza należy najpierw usunąć płytkę
znajdującą się z przedniej strony osłony. Płytkę usuwa się w ten sposób, że delikatnie
wkładamy śrubokręt zarówno w szczelinę znajdującą się między płytką i osłoną plastykową
przy pokrętle termoregulatora jak i po przeciwnej stronie pokrętła. Zwalniając płytkę z
obydwu stron można ją usunąć palcami. Aby płytkę w zupełności zwolnić należy usunąć
pokrętło termoregulatora i odkręcić obydwie śruby. Proces założenia plastykowej
płytki, przebiega w odwrotnej kolejności.Podłączenie podgrzewacza do instalacji
elektrycznej musi odpowiadać wymogom określonym przez standardy dotyczące
instalacji elektrycznej. Ponieważ podgrzewacz nie posiada elementu, który umożliwiałby
jego stałe wyłączenie z instalacji elektrycznej, musimy pomiędzy nim a stałą domową
instalacją elektryczną, zamontować taki przełącznik, który przerywa oba bieguny zasilania.
Odległość pomiędzy jego otwartymi kontaktami musi wynosić przynajmniej 3 mm.
UWAGA! Przed każdym zabiegiem dokonanym we wnętrzu podgrzewacza,
podgrzewacz musimy wyłaczyć z sieci elektrycznej!
