11
Um Fertigungstoleranzen auszugleichen, können unter
dem oberen Wendemesser und Stößel Distanzscheiben
zwischengelegt sein. Diese sind beim Zusammenbau in
gleicher Anzahl zu montieren (Hinweis: Zwischen dem
unteren Messerhalter und dem Wendemesser werden
keine Distanzscheiben montiert) (Abb. 2).
Das obere Wendemesser während des Befestigungsvor-
gangs nach oben drücken und mit dem Innensechskant-
schlüssel festziehen (Abb. 3).
Vergewissern Sie sich, daß zwischen abgeschrägter
Anlagefläche des Stößels und Wendemesser keine Fuge
entsteht (Abb. 4).
Bei der Montage des unteren Wendemessers muß das
Wendemesser an den Punkten A, B und C fest anliegen,
während die Innensechskantschraube festgezogen wird
(Abb. 5 u. 6).
Hinweis:
Die Einstellschraube ist ab Werk eingestellt und darf
nicht verdreht werden.
Schalterfunktion
Für Maschinen mit Schaltsperrhebel (Abb. 7 u. 8)
Vorsicht:
Vor dem Anschließen der Maschine an das Stromnetz
stets überprüfen, ob die Schaltwippe ordnungsgemäß
funktioniert und beim Loslassen in die AUS-Stellung
zurückkehrt.
Der Schaltsperrhebel verhindert eine unbeabsichtigte
Betätigung des Schalters. Zum Einschalten der
Maschine drehen Sie den Schaltsperrhebel in die
"FREE"-position und drücken dann die Schaltwippe. Zum
Ausschalten lassen Sie die Schaltwippe los.
Für Maschinen mit Einschaltsperre (Abb. 9)
Vorsicht:
Vor dem Anschließen der Maschine an das Stromnetz
stets überprüfen, ob die Schaltwippe ordnungsgemäß
funktioniert und beim Loslassen in die AUS-Stellung
zurückkehrt.
Die Einschaltsperre verhindert eine unbeabsichtigte
Betätigung des Schalters. Zum Einschalten der
Maschine erst die Einschaltsperre in Pfeilrichtung schie-
ben und dann die Schaltwippe drücken. Zum Ausschal-
ten die Schaltwippe loslassen.
Zulässige Materialstärke (Abb. 10)
Die max. Schnittkapazität ist abhängig von der Material-
güte und festigkeit. Die Nuten am Schneidtisch dienen
als Meßlehre für die zulässige Schnittstärke. Schneiden
Sie niemals größere als in der Tabelle angegebene
Materialstärken.
Die Stärke des zu schneidenden Materials hängt vom
jeweiligen Materialtyp und seiner Härte ab. Die maximal
zulässige Stärke ist für das jeweils entsprechende Mate-
rial in der Tabelle unten angegeben. Versuchen Sie nicht
Material zu schneiden, welches diese Angaben über-
schreitet, sonst kann es zu Betriebsstörungen und/oder
Verletzungen kommen. Bitte beachten Sie diese Anga-
ben.
Werkstücksicherung (Abb. 11)
Das werkstück sollte grundsätzlich auf der Werkbank mit einem Werkstückhalter gesichert werden.
Betrieb (Abb. 12)
Halten Sie die Maschine beim Schneiden parallel zum Schnitt.

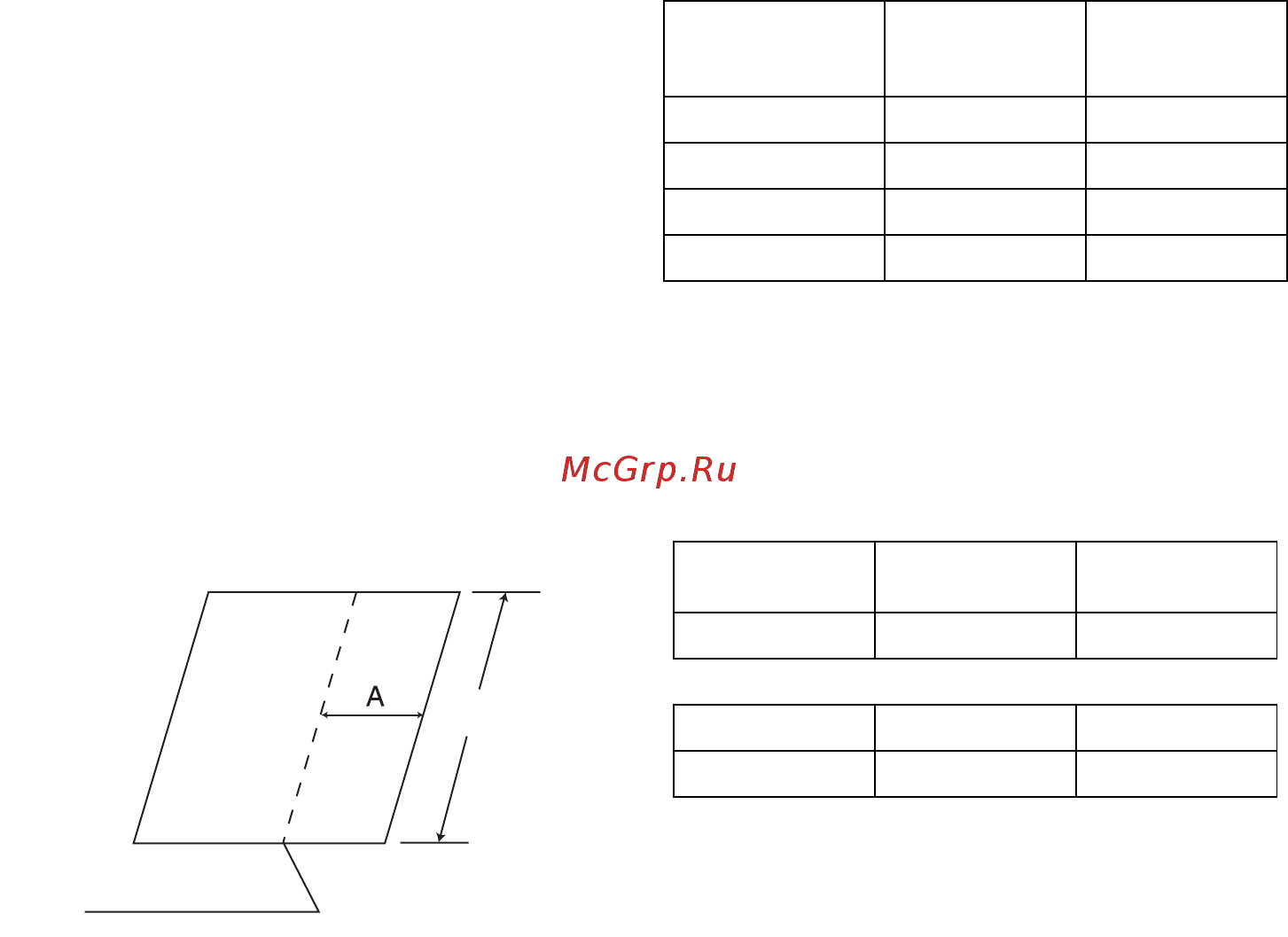

Maximaler Schneidabstand
Bei einer Länge von 1800 mm Schneidabstand (A) nicht überschreiten.
Schnittradius
Beim Schneiden von Weichstahl mit einer Stärke von 1.0 mm beträgt der kleinste Schnittradius 30 mm.
Material
Zugfestigkeit
(N/mm
2
)
Max.
Schnittstärke
(mm)
Weichstahl 350 1,6
Hartstahl 500 1,2
Edelstahl 500 1,2
Aluminium 250 2,0
1 800 mm
Schnittlinie
Weichstahl
(Stärke)
1,6 mm Unter 1,2 mm
Abstand (A) 100 mm Unbegrenzt
Edelstahl 1,2 mm Unter 1,0 mm
Abstand (A) 80 mm Unbegrenzt
