Das Sperren erfolgt dann, wenn die Diode über dem
Sensor
kurz aufleuchtet, was von einem ku-
rzem akustischen Signal begleitet wird.
Nun wird jede Betätigung irgendeinen Sensors durch
ein kurzes Aufleuchten der Diode signalisiert sowie
ein kurzes akustisches Signal informiert den Benut-
zer, dass die Keramikplatte gesperrt ist.
O Zwecks Entsperrens der Keramikplatte ist der
Sensor
ca. 2 sek lang mit Finger zu
berühren. Die Diode leuchtet erneut kurz auf und
das System beginnt normal zu arbeiten.
Bemerkung:
War die Keramikplatte gesperrt, so wird sie bei
Spannungsunter-brechung automatisch
entsperrt.

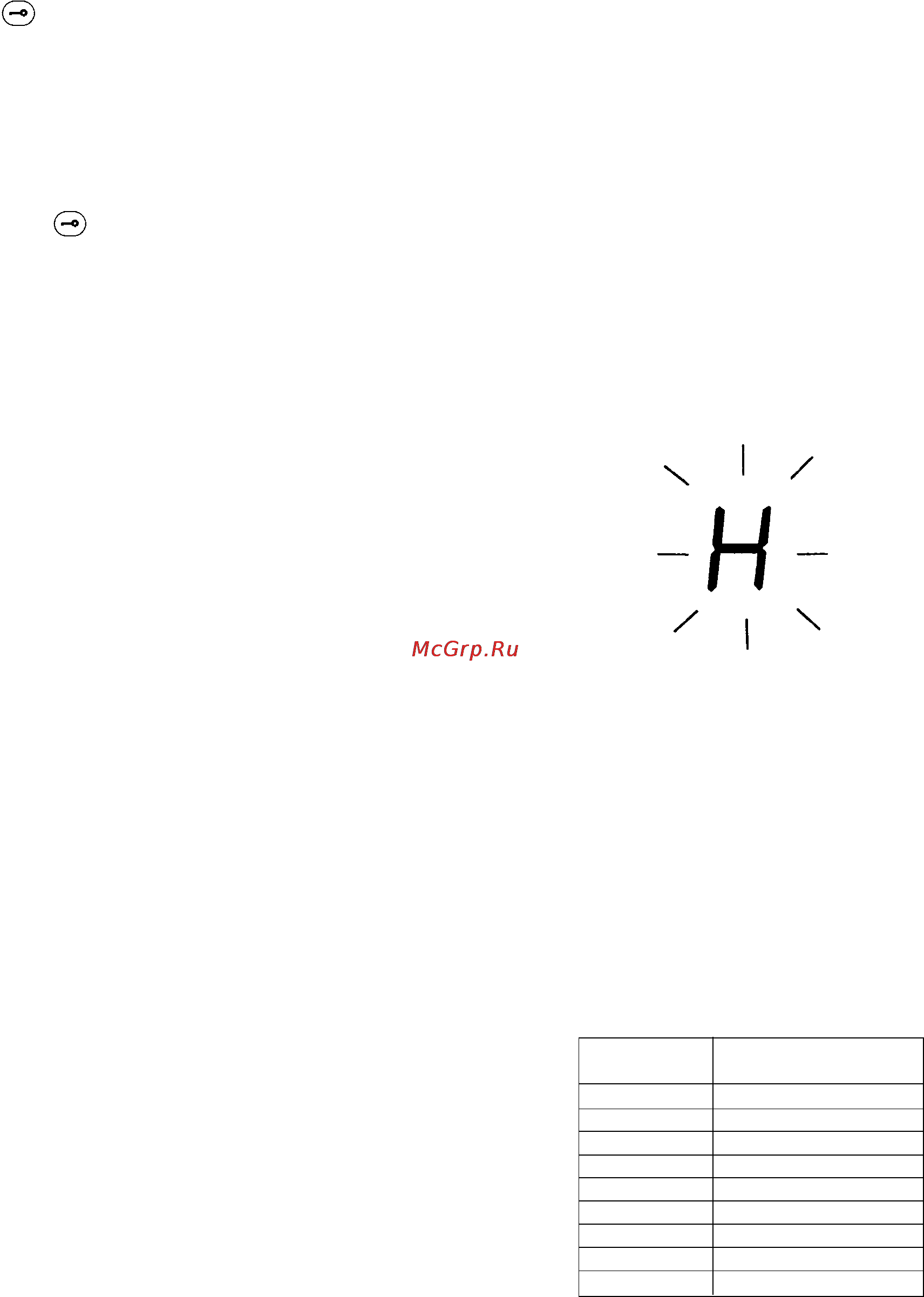

14. Felderwärmungsanzeige
Sofort nach dem Abschalten der Heizplatte wird der
Buchstabe „H” angezeigt, wodurch der Benutzer in-
formiert wird, dass das Heizfeld weiterhin heiss ist.
„H” leuchtet so lange, bis die Temperatur des Heiz-
feldes bis ca. 50
°
C absinkt.
Bemerkung !
In dieser Zeit darf das Heizfeld nicht angetastet
werden. Temperaturempfindliche Gegenstände
dürfen auf dem Heizfeld nicht bleiben. Die ge-
sammelte Wärme kann dagegen für das
Vorwärmen bzw. für das Warmhalten von Gerich-
ten ausgenutzt werden.
Bei Spannungsunterbrechung erlischt der Buch-
stabe „H”. In diesem Fall kann das Heizfeld au-
fgewärmt sein (–) Auf das warme Heizfeld ach-
ten.
15. Max. Feldheizzeit
Zwecks Erhöhung der Sicherheit ist jedes Heizfeld
mit einem Betriebszeitbegrenzer ausgestattet. Die
maximale Betriebszeit ist von der eingestellten Le-
istungsstufe abhängig und in Tab. 3 angegeben.
Sollten Sie vergessen das Heizfeld abzuschalten,
so erfolgt nach dem Ablauf der in der Tabelle ange-
gebenen Zeit das Abschalten automatisch.
Tab.3
Heizleistungs-
stufe
1
2
3
4
5
6
7
8
9
Maximale
Heizzeit in Stunden
10
5
5
4
3
2
2
2
1
