19

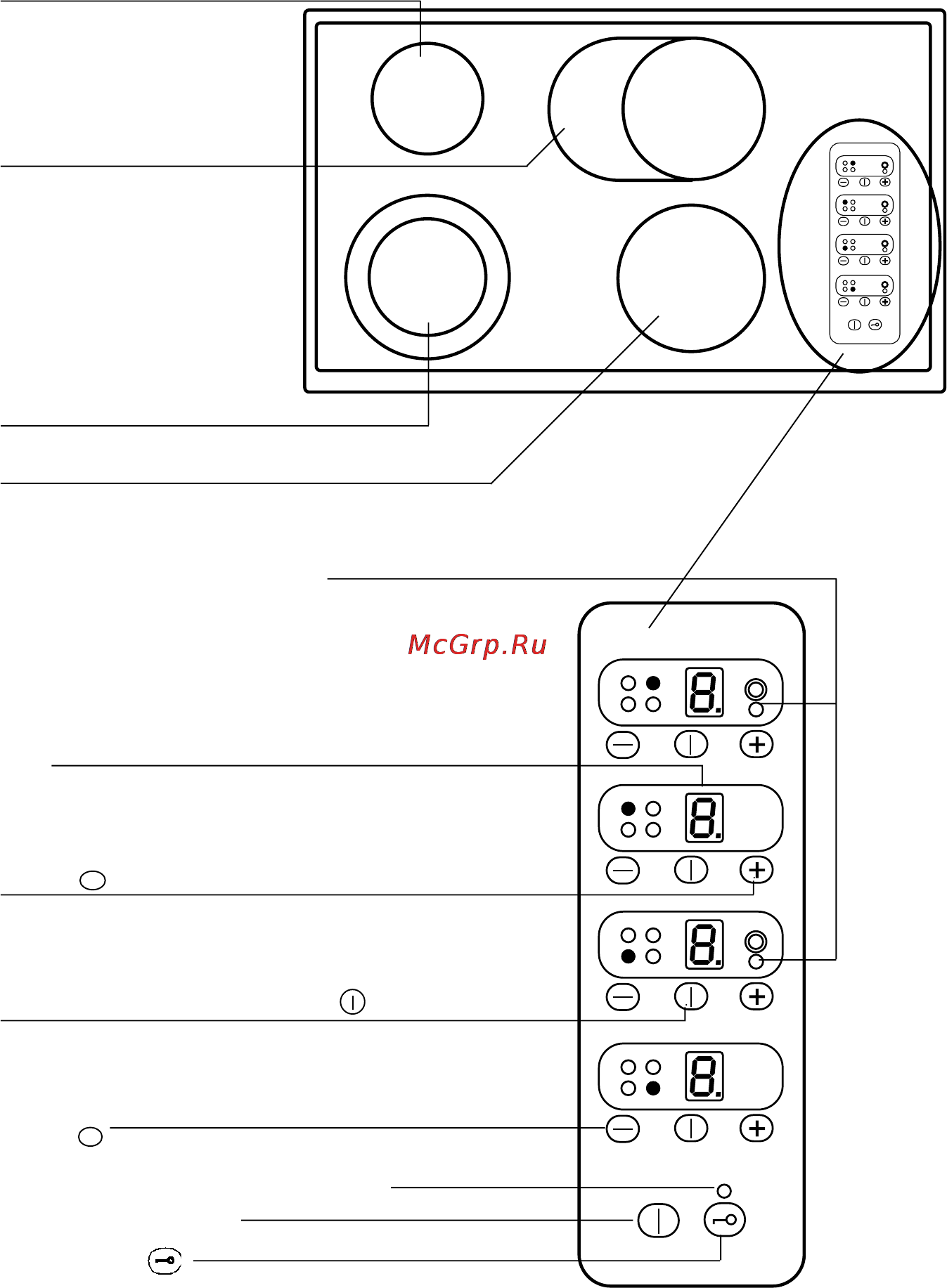

2. РАСПОЛОЖЕНИЕ ФУНКЦИОНАЛЬНЫХ УЗЛОВ
Конфорка (задняя левая)
Сдвоенная конфорка
(задняя правая)
Конфорка (передняя правая)
ПАНЕЛЬ УПРАВЛЕНИЯ
Диоды сигнализирующие включение
наружной конфорки
Дисплей
Сенсор увеличения силы нагрева
сенсор
+
Выключатель конфорки сенсор
Сенсор уменьшения силы нагрева
сенсор
–
Диода сигнализирующая блокировку
Главный выключатель
Сенсор-ключ
Сдвоенная конфорка
(передняя левая)
3. ТЕХНИЧЕСКИЕ ДАННЫЕ
- номинальное напряжение: 400/230V,50Hz
- конфорка(Hi Light): 1x145-1200W
1x180-1800W
- расширенный нагрев(Hi Light): 1 х противень
170х265-2200W
1х210/120-2200W
- габаритные размеры: 770x518x48
- масса: 10,5 кг
