Kaiser PBF4VQ234A [5/32] Technische kenndaten
![Kaiser PBF4VQ234A [5/32] Technische kenndaten](/views2/1036600/page5/bg5.png)
5

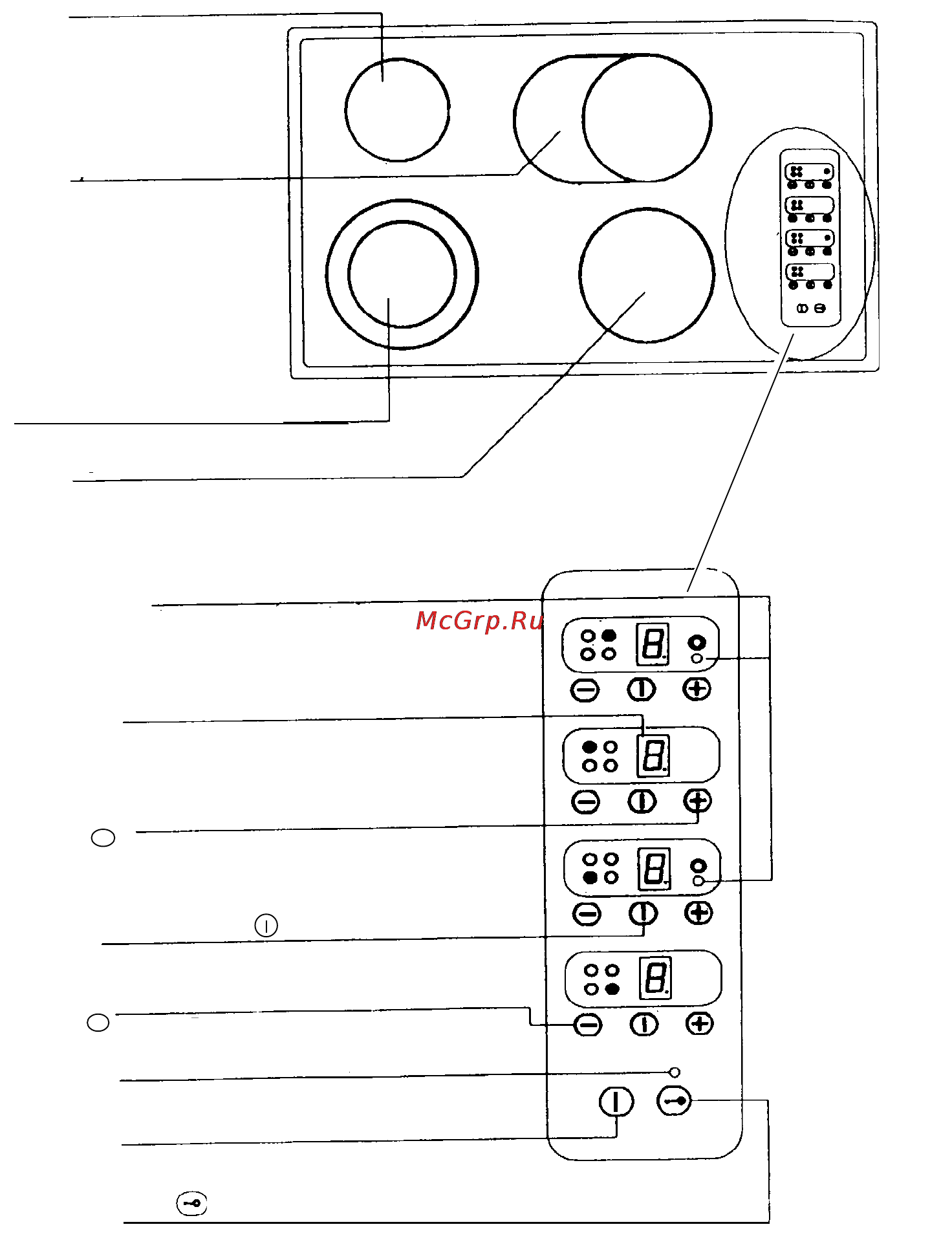

ANORDNUNG DER FUNKTIONSBAUGRUPPEN
Heizfeld (hinten, links)
Doppelheizfeld
(hinten, rechts)
Doppelheizfeld (vorn, links)
Doppelheizfeld (vorn, rechts)
BEDIENFELD
Einschaltsignaldioden des Aussenheizfeldes
Anzeige
Sensor für die Heizleistungserhöhung
Sensor
+
Heizfeldschalter Sensor
Sensor für die Heizfeldleistungsverminderung
Sensor
–
Sperreanzeigediode
Schlüsselsensor
Hauptschalter
2. Technische Kenndaten
- Nennspannung: 400/ 230V, 50Hz
- Heizfelder (Hi Light):
1 x 145 - 1200 W
1 x 180 - 1800 W
- erweiterte Heizfelder (Hi Light):
1 x Bratpfanne
170 x 265 -2200 W
1 x 210/120 -2200 W
- Aufbaumaße: 770 x 518 x 48
- Eigenmasse: 10,5kg
