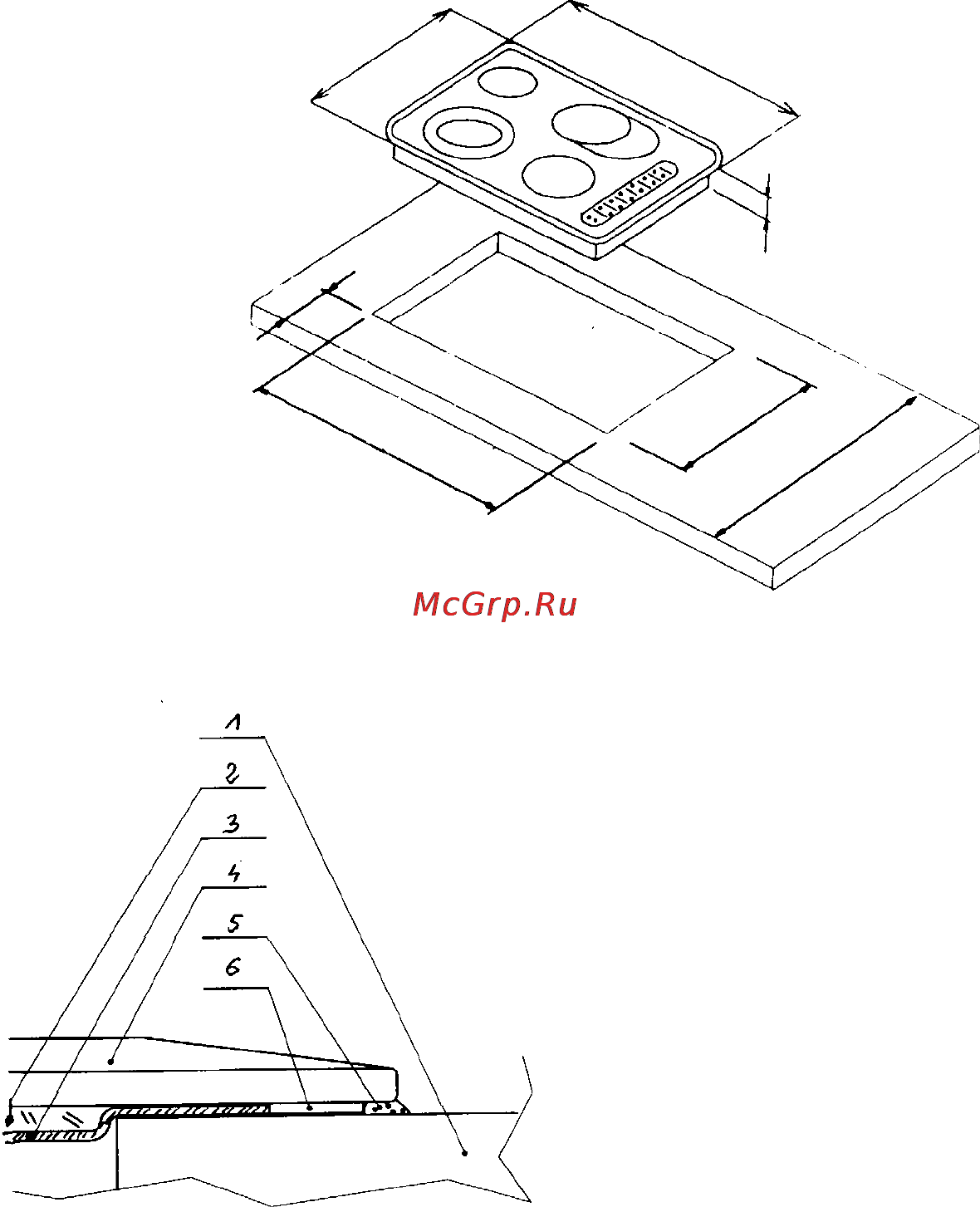

1 - Столешница;
2 - Клей;
3 - Рамка электроплиты;
4 - Стеклокерамикa;
5 - Силикон;
6 - Двухстороннее ленточное
полотно.
20. УСТАНОВКА КУХОННОЙ
ЭЛЕКТРОПЛИТЫ
• Подготовить место (отверстие) в столешнице
кухонной мебелиа, соот-ветственно габаритам
указанным на монтажном чертеже, (черт. А);
• Подключить электроплиту к электросети
посредством электропровода в соответствии с
приложенной схемой;
• Сечение присоединительного электрокабелья
подобрать в соответ-ствии с силой нагрева
плиты (указанную выше операцию должен
выполнить монтерэлектрик с правами);
• С двухстороннего ленточного полотна
приклеенного одной стороной к изделию снять
(отклеивая) его защитную полосу;
• Со столешницы убрать пыль, поместить
электроплиту в её отверстие прижимая ее
сильно к столешнице;
• Щель между столешницей и стеклом плиты
заполнить силиконом.
Черт. A
5
1
8
770
48
5
0
486
6
0
0
7
4
0
Черт. В
