Электроплита своей заводской конструкцией
приспособлена к питанию трехфазным переме-
нным током (400V 3N~50Hz). Плиту можно
приспособить к питанию однофазным током (230
V) посредством образования, по ниже-
приведенной схеме соединений, перемычки на
присоединительной планке.
Схема присоединений указана также на днище
нижнего защитного корпуса.
Подход к присоединительной планке возможен
только после удаления покрышки нижнего
защитного корпуса. Следует помнеть о соответст-
венном подборе присоединительного провода,
учитывая при этом вид присоединения и
номинальную мощность плиты.
Присоединительный провод следует распо-
ложить в оттяжке.
Обязательно следует учесть необходимость
присоединения предохранительной цепи к
зажиму присоединительной планки, обозна-
ченному знаком
.
Электропроводка питания током электроплиты со
стеклокерамикой должна быть оснащена
аварийным выключателем, предоставляющим
возможность отсечения подачи тока в слу-чае
аварии.Расстояние между рабочими контактами
аварийного выключателья должно составлять не
менее 3 мм.
ВНИМАНИЕ!!!
Электрик присоединяющий кухонную
электроплиту к сети электроснабжения обязан
передать потребителю „СЕРТИФИКАТ
присоединения плиты к сети электро-
снабжения”, являющийся приложением к
гарантийному листу.

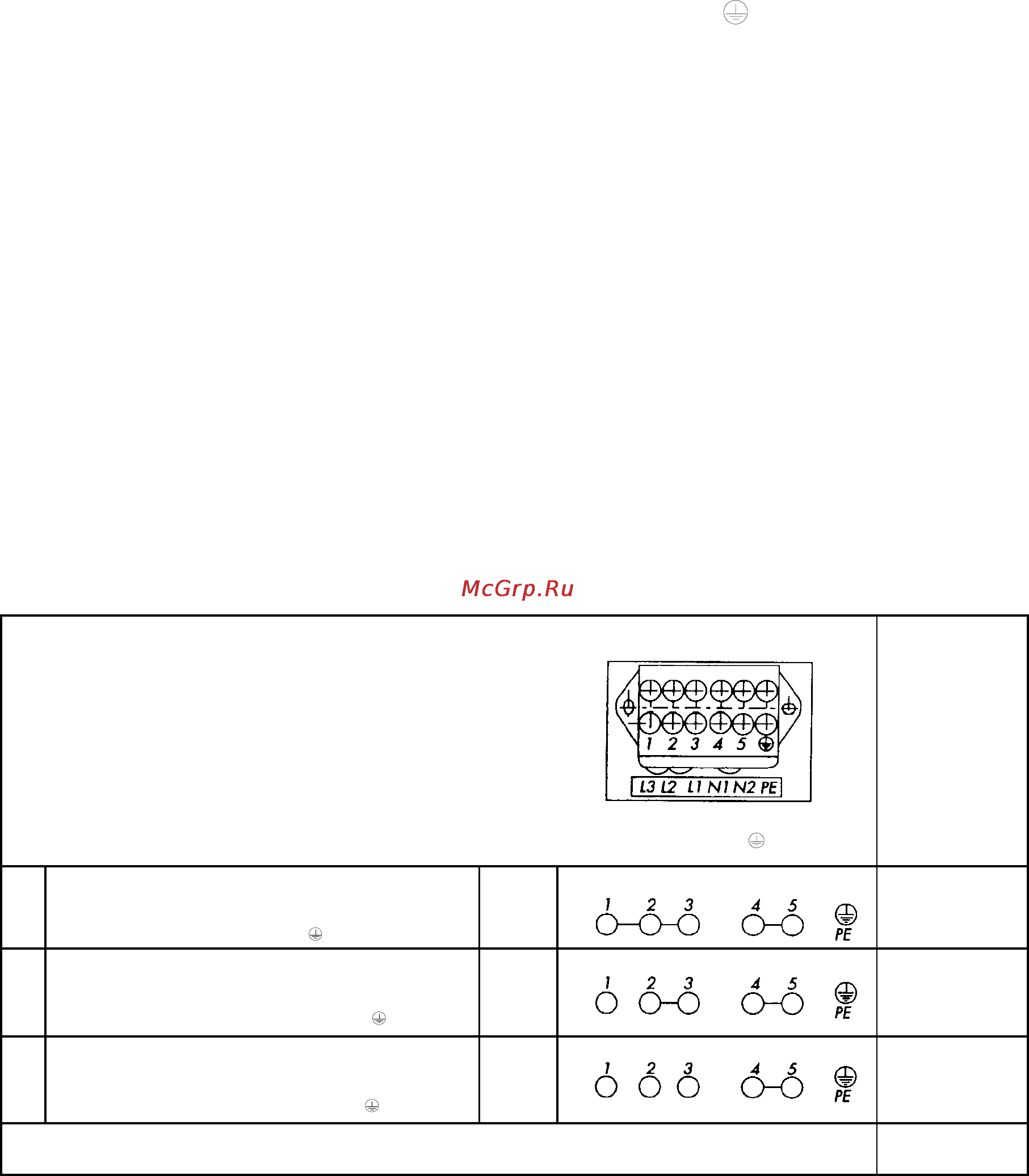

Схема возможных присоединений.
Внимание! Напряжение нагревательных
элементов (конфорек) 230 V.
Внимание! При каждом соединении сетевой защитный провод должен быть соединен с зажимом РЕ
Рекомендуемый
вид присоедини-
тельного провода
Для сети напряжением 230V однофазовое присое-
динение с рабочим нулем.
Мостиками соединяются зажимы 1-2-3
а также 4-5, защитный провод на .
1/N~
3x4 mm
2
Для сети напряжением 400/230V двухфазовое
присоединение с рабочим нулем.
Мостиками соединяются зажимы 2-3 а также 4-5. Фазы
на 1-3, нуль - на 4-5, защитный провод на .
2/N~ 4x2,5mm
2
Для сети напряжением 400/230V трехфазовое
присоединение с рабочим нулем.
Мостиками соединены 4-5. Фазы последовательно
1-2-3. Нуль - на 4-5, защитный провод на .
1
2
3
3/N~ 5x1,5mm
2
L1=R L2=S L3=T N - нейтральный провод PE=защитный провод
