Polski | 11
Bosch Power Tools 1 609 92A 0T5 | (8.10.14)
Wskazówka: Podczas pracy należy zawsze stosować rurę od-
prowadzającą wióry 24 lub pojemnik na pył/wióry 25, aby nie
zostać trafionym przez unoszące się w powietrzu wióry.
Rurę odprowadzająca wióry 24 można stosować zarówno z
podłączonym systemem odsysania pyłu i wiórów, jak i bez
niego. Rurę odprowadzającą wióry 24 należy ustawić w zależ-
ności od rodzaju zastosowania tak, aby wypadający wióry nie
trafiały operatora, a następnie mocno wsunąć do wyrzutu
wiórów 16.
Odsysanie zewnętrzne (zob. rys. B)
Nałożyć wąż odsysania 23 (osprzęt) na wyrzutnik wiórów
16.Połączyć wąż 23 z odkurzaczem (osprzęt). Sposoby przy-
łączenia do różnych odkurzaczy umieszczone zostały na koń-
cu niniejszej instrukcji.
Elektronarzędzie możne być zasilane bezpośrednio poprzez
gniazdo wtykowe uniwersalnego odkurzacza firmy Bosch ze
zdalnym włączaniem. Odkurzacz uruchamiany jest wówczas
automatycznie w momencie załączenia zasilania w elektrona-
rzędziu.
Odkurzacz musi być dostosowany do rodzaju obrabianego
materiału.
Do odsysania szczególnie niebezpiecznych dla zdrowia pyłów
rakotwórczych należy używać odkurzacza specjalnego.
Odsysanie do worka (zob. rys. C–E)
Pojemnik na pył/wióry 25 można stosować do mniejszych
prac z zasuniętą zasuwką 26. Do większych prac należy za-
suwkę 26 uprzednio otworzyć – tak, żeby wióry mogły wypa-
dać.
Wstawić pojemnik na pył/wióry 25 do wyrzutnika wiórów 16.
Dla zapewnienia optymalnej wydajności odsysania, pojemnik
na pył i wióry 25 należy regularnie opróżniać.
Aby opróżnić pojemnik na pył/wióry 25 należy odsunąć go od
wyrzutnika wiórów 16. Docisnąć zasuwkę 26 do góry, prze-
kręcić pojemnik na pył/wióry 25 na bok i opróżnić go.
Przed nałożeniem pojemnika na pył/wióry 25 należy oczyścić
króciec przyłączeniowy.
Praca
Rodzaje pracy
Przed wszystkimi pracami przy elektronarzędziu nale-
ży wyciągnąć wtyczkę z gniazda.
Ustawianie głębokości cięcia (zob. rys. F)
Głębokość cięcia musi być nastawiona zgodnie z gru-
bością przecinanego materiału. Ostrza piły powinny wy-
stawać na swojej wysokości poza materiał.
Zwolnić dźwignię mocującą 27. Aby zmniejszyć głębokość
cięcia, należy podnieść pilarkę, odciągając ją od podstawy
12. Aby zwiększyć głębokość cięcia należy opuścić pilarkę w
kierunku podstawy 12. Ustawić właściwą głębokość cięcia,
posługując się podziałką i ponownie mocno dociągnąć dźwig-
nię mocującą 27.
Ustawianie kąta uciosu
Poluzować śruby motylkowe 7 i 14. Odchylić na bok pilarkę i
ustawić na podziałce 5 pożądany kąt cięcia. Ponownie do-
ciągnąć śruby motylkowe 7 i 14.
Wskazówka: W czasie wykonywania cięć skośnych, głębo-
kość cięcia jest w rzeczywistości mniejsza, niż wartość ukaza-
na na podziałce 28.

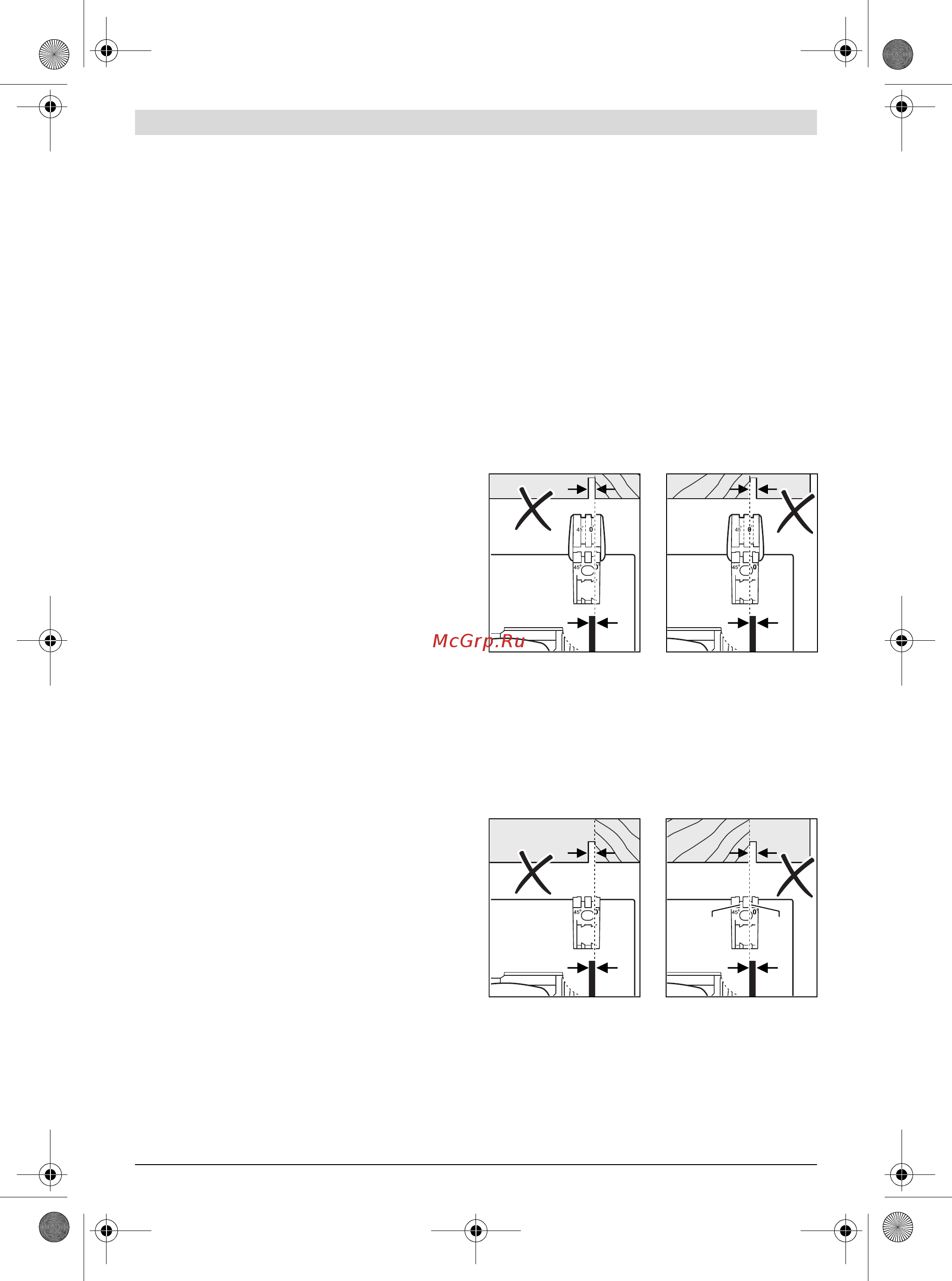

Wskaźniki cięcia (zob. rys. G)
(PKS 55 A/PKS 55-2 A/PKS 66 A/PKS 66 AF/
PKS 66-2 AF)
Okienko „CutControl“ 9, które można odchylić do przodu, po-
maga w precyzyjnym prowadzeniu pilarki tarczowej wzdłuż
wyrysowanej na obrabianym materiale linii cięcia. Okienko
„CutControl“ 9 posiada dwa znaczniki – jeden do cięcia pod
kątem prostym i jeden do cięcia pod kątem 45°.
Wskaźnik cięcia 0° 30 ukazuje ustawienie tarczy przy cięciu
pod kątem prostym. Wskaźnik cięcia pod kątem 45° 29 uka-
zuje pozycję tarczy przy cięciu pod kątem 45°.
Dla wykonania precyzyjnego cięcia należy przyłożyć pilarkę
do elementu obrabianego tak, jak pokazano na rysunku. Naj-
lepsze efekty osiągnie się, jeżeli przeprowadzi się uprzednio
cięcie próbne.
Wskaźniki cięcia (PKS 55)
Wskaźnik cięcia 0° 30 ukazuje ustawienie tarczy przy cięciu
pod kątem prostym. Wskaźnik cięcia pod kątem 45° 29 uka-
zuje pozycję tarczy przy cięciu pod kątem 45°.
Dla wykonania precyzyjnego cięcia należy przyłożyć pilarkę
do elementu obrabianego tak, jak pokazano na rysunku. Naj-
lepsze efekty osiągnie się, jeżeli przeprowadzi się uprzednio
cięcie próbne.
3029
OBJ_BUCH-859-007.book Page 11 Wednesday, October 8, 2014 10:41 AM
