16 | Slovensky
1 609 929 Y49 | (27.6.14) Bosch Power Tools
Montáž
Plnenie zásobníka (pozri obrázky A1 – A2)
Pred každou prácou na ručnom elektrickom náradí vy-
tiahnite zástrčku náradia zo zásuvky.
Používajte len originálne príslušenstvo značky Bosch.
Precízne súčiastky sponkovača ako zásobník, šmýkadlo a
vystreľovací kanálik sú konštruované na používanie spo-
niek a klincov značky Bosch. Iní výrobcovia používajú oceľ
inej kvality a odlišné rozmery.
– Ručné elektrické náradie otočte.
– Stlačte uvoľňovacie tlačidlo 6 a vytiahnite pritom zásobník
9 von smerom dozadu.
– Vložte pásik svoriek 8 alebo pásik klincov 10 do zásobníka.
Pri vkladaní pásika klincov 10 pridržte sponkovač trochu
šikmo, aby sa klince dotýkali bočnej steny.
–Zasuňte zásobník 9 späť tak, aby zaskočil.
Nepoužívajte pri otváraní, plnené a uzavieraní zásobní-
ka žiadnu neprimeranú silu.
Prevádzka
Uvedenie do prevádzky
Všimnite si napätie siete! Napätie zdroja prúdu musí
mať hodnotu zhodnú s údajmi na typovom štítku ručné-
ho elektrického náradia. Výrobky označené pre napä-
tie 230 V sa smú používať aj s napätím 220 V.
S pohyblivým mechanizmom sponkovača 1 spojený blokova-
cí mechanizmus spúšte zabraňuje náhodnému spusteniu vý-
strelu sponkovacieho mechanizmu náhodným stlačením
spúšte 4.
Aby ste ušetrili energiu, zapínajte ručné elektrické náradie iba
vtedy, ked ho používate.
Zapnutie/vypnutie (Jednotlivé spúšťanie)
– Najprv priložte sponkovací mechanizmus 1 na obrobok
tak, aby bol niekoľko milimetrov zatlačený. Stlačte potom
nakrátko spúšť 4 a opäť ju ihneď uvoľnite.
Zapnutie/vypnutie (Kontaktné spúšťanie)
– Ak potrebujete pracovať rýchlo, môžete držať spúšť 4 v
stlačenej polohe. Pritlačte sponkovací mechanizmus 1
pevne na obrobok, až sa zaznie úder sponkovača. Priložte
sponkovač na ďalšie miesto a znova pritlačte sponkovací
mechanizmus 1 pevne na obrobok.
Automatika DuoTac
Pomocou automatiky DuoTac môžete pracovať súčasne s
2 sponkami (zatĺkať 2 sponky naraz). Vďaka dvojitej hrúbke
sponiek sa zvýši pevnosť tenkých materiálov v trhu, napríklad
látok alebo fólií.
Pri zatĺkaní klincov sa funkcia DuoTac nedá používať.
– Posuňte prepínač pre automatiku DuoTac 2 smerom hore,
aby ste mohli spracovávať 2 sponky súčasne. Posuňte pre-
pínač pre automatiku DuoTac 2 smerom dole, aby ste
mohli spracovávať jednu sponku alebo jeden klinec.
Predvoľba intenzity výstrelu
Pomocou nastavovacieho kolieska 5 pre intenzitu výstrelu
môžete predvoliť požadovanú intenzitu výstrelu po stupňoch.
Požadovaná intenzita výstrelu (zatĺkacia sila) závisí od dĺžky
sponiek resp. klincov a od pevnosti spracovávaného materiá-
lu.
Pri súčasnom zatĺkaní 2 sponiek (funkcia DuoTac) je potreb-
né nastaviť nastavovacie koliesko 5 pre predvoľbu intenzity
výstrelu približne o jeden stupeň vyššie.
Upozornenie: Nastavenú silu úderov vždy najprv vyskúšajte
na zvyšku materiálu. Optimálne nastavenie sily úderu možno
zistiť len praktickým vyskúšaním.
Údaje v nasledujúcej tabuľke sú odporúčanými hodnotami.

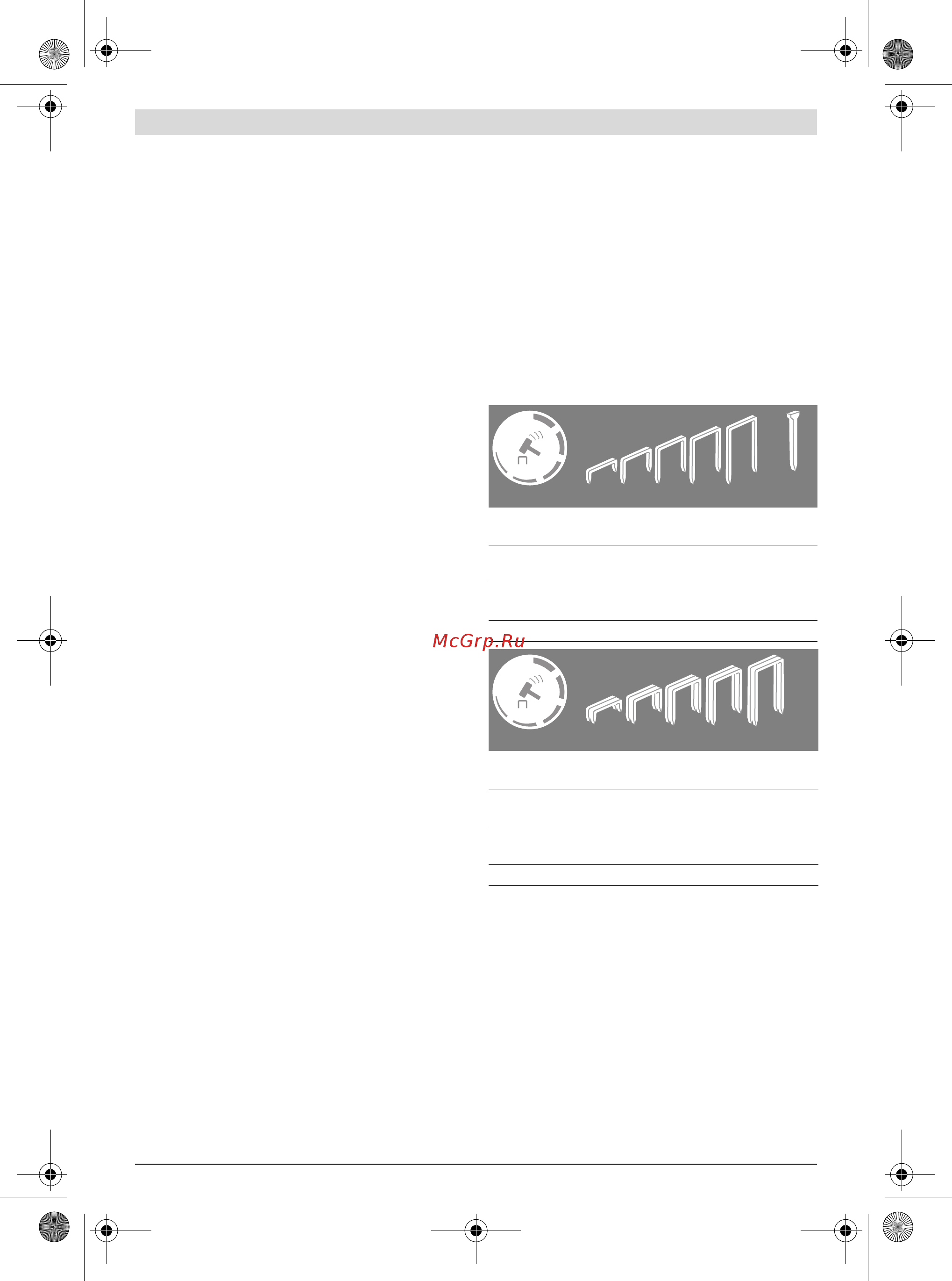

Nastavovací rozsah nastavovacieho kolieska 5
Pokyny na používanie
Pomocou tohto ručného elektrického náradia nemôže-
te zatĺkať 19 mm sponky. Nepoužívajte preto toto elek-
trické náradie na upevňovanie stropných obkladov z
profilového dreva ani škárových príchytiek.
Vyhýbajte sa výstrelom naprázdno, aby ste zabránili opotre-
bovaniu nárazníka. Nastavte po skončení práce nastavovacie
koliesko intenzity výstrelu 5 na najnižšiu hodnotu najnižšiu
hodnotu, aby ste odľahčili pružinu.
Elektrické náradie je dimenzované na krátkodobú prevádzku
a pri nepretržitej prevádzke sa zahrieva. So zvyšujúcim sa za-
hriatím sa znižuje výkon. Druh prevádzky S2 označuje krátko-
dobú prevádzku s maximálnou dĺžkou 10 minút pri konštant-
nom zaťažení. Po uplynutí tohto času elektrické náradie vypni-
te a nechajte ho vychladnúť.
Podklad
Mäkké drevo
(borovica)
1–3 3
Tvrdé drevo
(buk)
3–5 6
Drievotrieskové
dosky
2–4 4
Latovka 2–4 4
Podklad
Mäkké drevo
(borovica)
2–4
Tvrdé drevo
(buk)
4–6
Drievotrieskové
dosky
4–6
Latovka 4–5
6
5
4
3
2
1
6 8 10 12 14 mm
14 mm
6
5
4
3
2
1
6810
12
14 mm
DuoTac
