8 | Polski
1 609 929 Y49 | (27.6.14) Bosch Power Tools
Włączanie/wyłączanie (Działanie (strzały) pojedyncze)
– Najpierw należy mocno nasadzić nosek zszywacza 1 na
obrabiany przedmiot tak, by był on wciśnięty kilka milime-
trów. Następnie należy nacisnąć krótko wyzwalacz 4 i
zwolnić go ponownie.
Włączanie/wyłączanie (Działanie (strzały) kontaktowe)
– W trybie pracy ciągłej należy wcisnąć przycisk wyzwalacza
4 i przytrzymać go w tej pozycji. Mocno przycisnąć nosek
zszywacza 1 do przedmiotu, aż do usłyszenia wystrzału.
Narzędzie unieść i przestawić w następne miejsce, a na-
stępnie wyzwolić ponowny strzał dociskając nosek 1 do
przedmiotu.
Automatyka DuoTac
Automatyka DuoTac umożliwia równoczesne wbijanie dwóch
zszywek. Podwójna grubość zszywki zmniejsza ryzyko rozry-
wania się delikatnych materiałów, takich jak na przykład ma-
teriały tekstylne lub folie.
W trybie wbijania gwoździ funkcja DuoTac nie jest dostępna.
– Przesunąć przełącznik automatyki DuoTac 2 do góry, aby
wbić równocześnie dwie zszywki. Przesunąć przełącznik
automatyki DuoTac 2 w dół, aby wbić tylko jedną zszywkę
lub jeden gwóźdź.
Wstępny wybór siły udaru
Za pomocą pokrętła 5 wyboru energii uderzenia możliwy jest
stopniowy wybór pożądanej energii uderzenia.
Energia uderzenia uzależniona jest od długości zszywek bądź
gwoździ i od właściwości obrabianego materiału.
Do wbijania dwóch zszywek równocześnie (funkcja DuoTac)
trzeba ustawić pokrętło 5 wyboru energii uderzenia o ok. je-
den stopień wyżej.
Wskazówka: Ustawioną energię udaru należy zawsze uprzed-
nio wypróbować na resztkach materiału. Optymalną energię
udaru można ustalić jedynie drogą prób praktycznych.
Dane w następującej tabeli są wartościami zalecanymi.

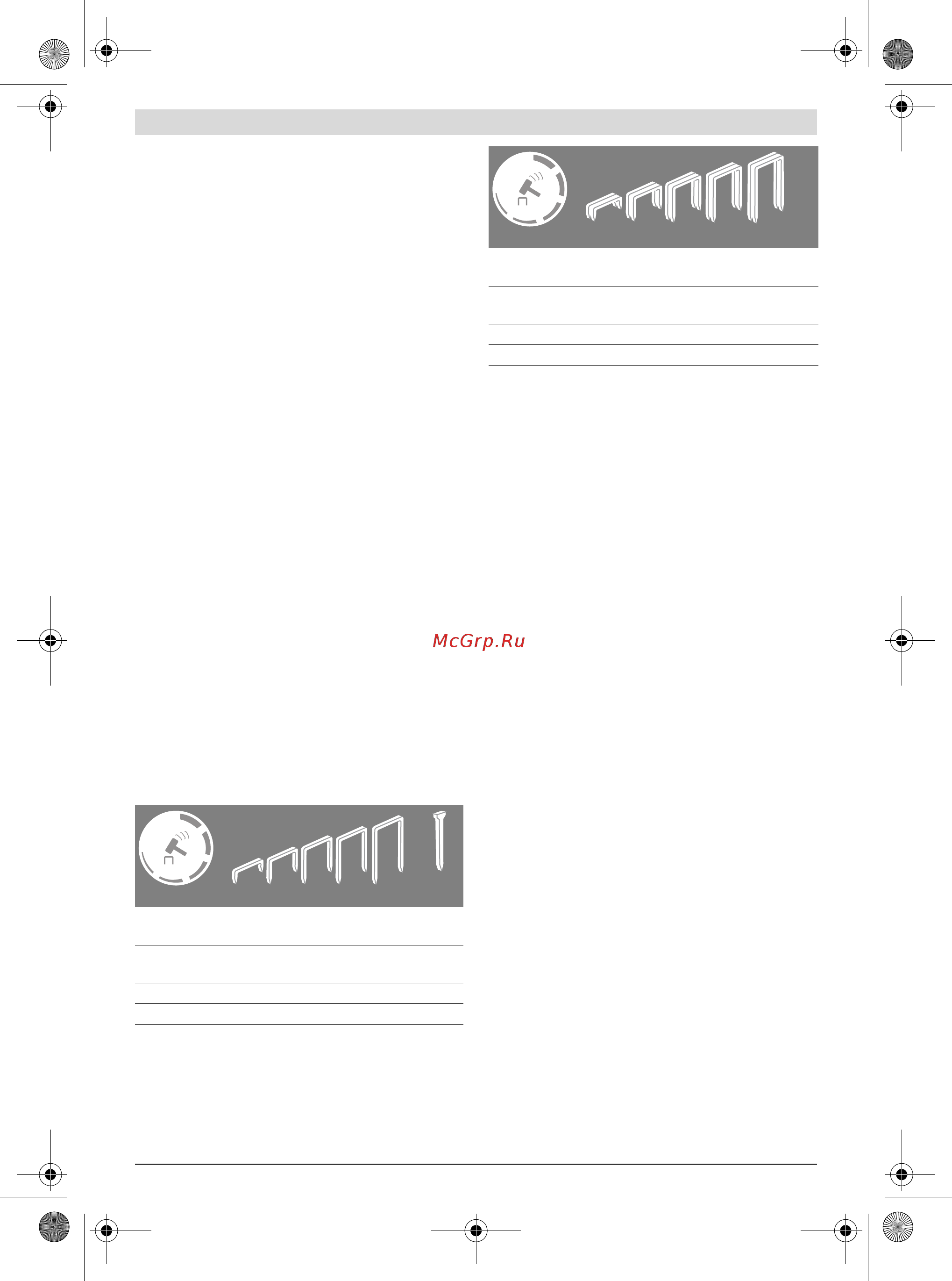

Zakres regulacji pokrętła 5
Wskazówki dotyczące pracy
Nie można używać do tego elektronarzędzia zszywek
19 mm. Dlatego nie należy używać elektronarzędzia w
celu mocowania okładzin stropowych z drewna profilo-
wanego lub spinaczy pazurkowych.
Należy unikać strzałów pustych, aby zmiejszyć zużycie się
stempla udarowego. Po zakończeniu pracy należy nastawić si-
łę udaru gałką wstępnego wyboru siły udaru 5 na niską war-
tość, aby odciążyć sprężynę spustową.
Elektronarzędzie przystosowane jest do krótkich cykli pracy i
w trybie pracy ciągłej rozgrzewa się do wysokich temperatur.
Podwyższona temperatura urządzenia ma wpływ na obniże-
nie wydajności. Tryb pracy S2 oznacza skrócony cykl pracy,
który nie może być dłuższy niż 10 min. przy stałym obciąże-
niu. Po upływie tego czasu należy wyłączyć elektronarzędzie i
odczekać, aż całkowicie wystygnie.
Usuwanie zablokowanych zszywek
Przed wszystkimi pracami przy elektronarzędziu nale-
ży wyciągnąć wtyczkę z gniazda.
– Obrócić elektronarzędzie.
–Zwolnić blokadę 6 i wyjąć magazynek 9, pociągając go
równocześnie do tyłu.
– Usunąć zablokowane zszywki. W razie potrzeby należy po-
służyć się kleszczami.
–Wsunąć magazynek 9 tak, by zaskoczył on w zapadce.
Magazynek należy odpowiednio wcześnie uzupełniać.
Zbyt krótki pasek zszywek może być przyczyną blokowania
się zszywek.
Konserwacja i serwis
Konserwacja i czyszczenie
Przed wszystkimi pracami przy elektronarzędziu nale-
ży wyciągnąć wtyczkę z gniazda.
Aby zapewnić bezpieczną i wydajną pracę, elektrona-
rzędzie i szczeliny wentylacyjne należy utrzymywać w
czystości.
Jeżeli konieczna okaże się wymiana przewodu przyłączenio-
wego, należy zlecić ją firmie Bosch lub w autoryzowanym
przez firmę Bosch punkcie naprawy elektronarzędzi, co po-
zwoli uniknąć ryzyka zagrożenia bezpieczeństwa.
Materiał
Miękkie drewno
(sosna)
1–3 3
Twarde drewno
(buk)
3–5 6
Płyta wiórowa 2–4 4
Płyta stolarska 2–4 4
6
5
4
3
2
1
6 8 10 12 14 mm
14 mm
Materiał
Miękkie drewno
(sosna)
2–4
Twarde drewno
(buk)
4–6
Płyta wiórowa 4–6
Płyta stolarska 4–5
6
5
4
3
2
1
6810
12
14 mm
DuoTac
OBJ_BUCH-1440-002.book Page 8 Friday, June 27, 2014 11:18 AM
