10 | Polski
1 609 92A 176 | (3.7.15) Bosch Power Tools
Praca
Rodzaje pracy
Przed wszystkimi pracami przy elektronarzędziu nale-
ży wyciągnąć wtyczkę z gniazda.
Ustawianie głębokości cięcia (zob. rys. B)
Głębokość cięcia musi być nastawiona zgodnie z gru-
bością przecinanego materiału. Ostrza piły powinny wy-
stawać na swojej wysokości poza materiał.
Poluzować nakrętke motylkową 14. Aby ustawić mniejszą głę-
bokość cięcia należy unieść pilarkę w górę względem płyty
podstawy 13, aby zwiększyć głębokość cięcia należy wsunąć
pilarkę głębiej, w kierunku płyty podstawy 13. Ustawić właś-
ciwą głębokość cięcia, posługując się podziałką. Dokręcić po-
nownie nakrętkę motylkową 14.
Ustawianie kąta uciosu
Poluzować nakrętkę motylkową 7. Odchyllić na bok pilarkę i
ustawić na podziałce 6 pożądany kąt cięcia. Ponownie dokrę-
cić nakrętkę motylkową 7.
Wskazówka: W czasie wykonywania cięć skośnych, głębo-
kość cięcia jest w rzeczywistości mniejsza, niż wartość ukaza-
na na podziałce 15.

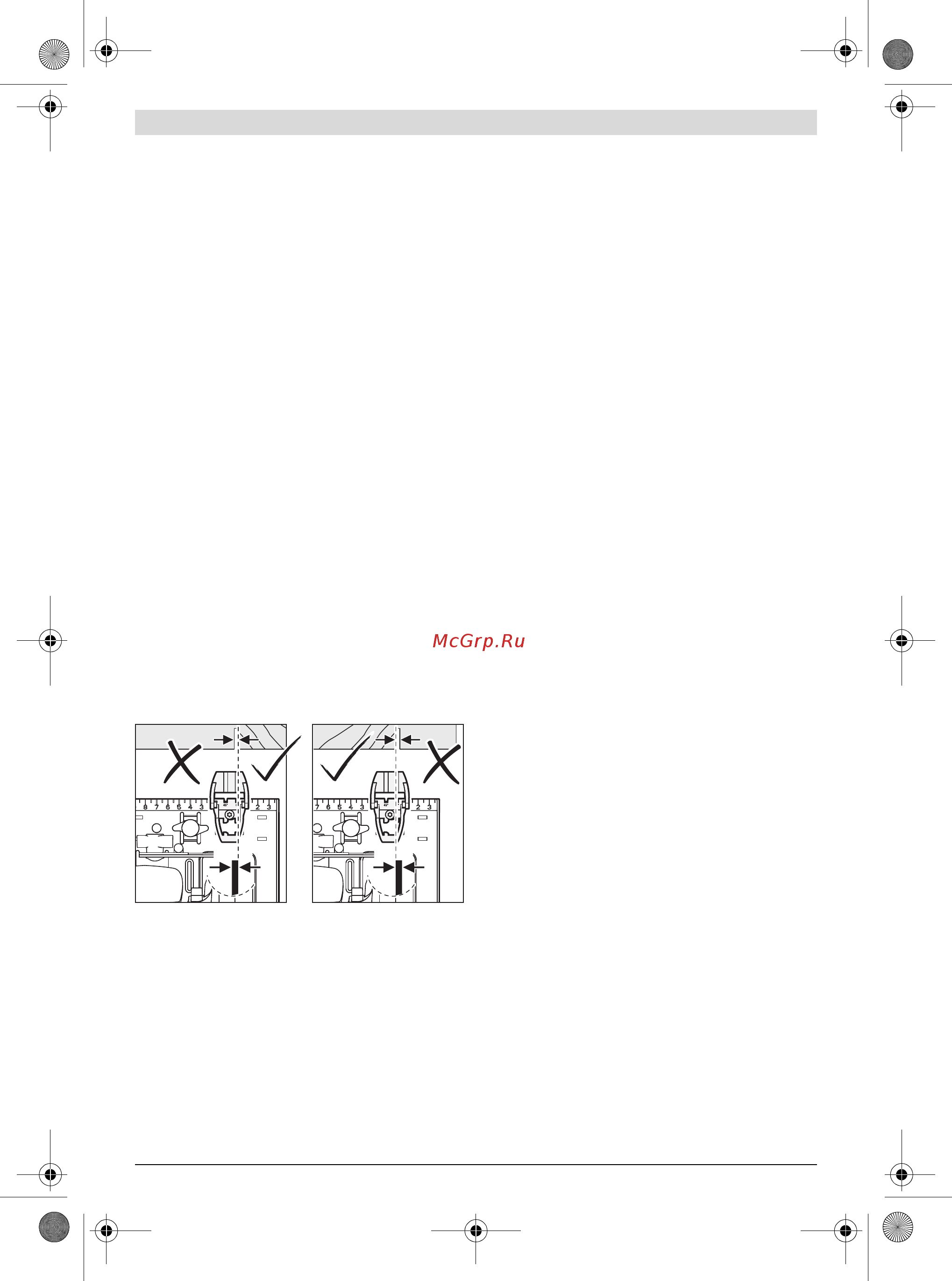

Wskaźniki cięcia (zob. rys. C)
Okienko »CutControl« 9, które można odchylić do przodu, po-
maga w precyzyjnym prowadzeniu pilarki tarczowej wzdł
wyrysowanej na obrabianym materiale linii cięcia. Okienko
»CutControl« 9 posiada dwa znaczniki jeden do cięcia pod
kątem prostym i jeden do cięcia pod kątem 45°.
Wskaźnik cięcia 0° 25 ukazuje ustawienie tarczy przy cięciu
pod kątem prostym. Wskaźnik cięcia pod kątem 45° 24 uka-
zuje pozycję tarczy przy cięciu pod kątem 45°.
Dla wykonania precyzyjnego cięcia należy przyłożyć pilarkę
do elementu obrabianego tak, jak pokazano na rysunku. Naj-
lepsze efekty osiągnie się, jeżeli przeprowadzi się uprzednio
cięcie próbne.
Uruchamianie
Należy zwrócić uwagę na napięcie sieci! Napięcie źród-
ła prądu musi zgadzać się z danymi na tabliczce znamio-
nowej elektronarzędzia. Elektronarzędzia przeznaczo-
ne do pracy pod napięciem 230 V można przyłączać
również do sieci 220 V.
Włączanie/wyłączanie
Aby zaoszczędzić energię elektryczną, elektronarzędzie nale-
ży włączać tylko wówczas, gdy jest ono używane.
Aby włączyć elektronarzędzie należy najpierw zwolnić bloka-
2, a następnie wcisnąć włącznik/wyłącznik 1 i przytrzy-
mać go w tej pozycji.
Aby wyłączyć elektronarzędzie, należy zwolnić włącznik/wy-
łącznik 1.
Wskazówka: Ze względów bezpieczeństwa włącznik/wyłącz-
nik 1 nie może zostać zablokowany do pracy ciągłej. Przez ca-
ły czas obróbki musi być wciśnięty przez obsługującego.
Wskazówki dotyczące pracy
Przed wszystkimi pracami przy elektronarzędziu nale-
ży wyciągnąć wtyczkę z gniazda.
Tarcze tnące należy chronić przed upadkami i uderzeniami.
Elektronarzędzie należy przesuwać je z równomiernym i lek-
kim posuwem przez materiał. Zbyt silny posuw powoduje
zmniejszenie trwałości narzędzi roboczych i może doprowa-
dzić do uszkodzenia elektronarzędzia.
Wydajność i jakość cięcia zależą w dużym stopniu od stanu i
rodzaju uzębienia tarczy tnącej. Należy dlatego używać wy-
łącznie tarcz ostrych i mających uzębienie dostosowane do
piłowanego materiału.
Cięcie w drewnie
Właściwy wybór tarczy tnącej zależy od rodzaju drewna, jego
jakości oraz od tego, czy wykonywane będą cięcia wzdłużne
czy ukośne.
Podczas cięć wzdłużnych w świerku, powstają długie, spiral-
ne wióry.
Pyły buczyny i dębiny są szczególnie niebezpieczne dla zdro-
wia należy dlatego pracować wyłącznie przy użyciu syste-
mu do odsysania pyłów.
Cięcie metali nieżelaznych
Wskazówka: Do cięcia metali nieżelaznych należy zastoso-
wać odpowiednią, ostrą tarczę. Tylko w ten sposób osiągnie
się czystą linię cięcia i zapobiegnie zablokowaniu tarczy.
Przyłożyć włączone elektronarzędzie do obrabianego ele-
mentu i ostrożnie dokonać nacięcia wstępnego. Następnie
kontynuować pracę z lekkim posuwem i bez przestojów.
Cięcie profili należy rozpoczynać od wąskiej strony. W przy-
padku cięcia ceowników nie należy rozpoczynać z otwartej
strony. Długie profile należy podeprzeć – zapobiegnie się w
ten sposób zablokowaniu się tarczy tnącej i odrzutowi elektro-
narzędzia.
Praca z prowadnicą równoległą (zob. rys. D)
Prowadnica równoległa 10 umożliwia wykonywanie precyzyj-
nych cięć wzdłuż krawędzi obrabianego przedmiotu, a także
cięcie równych pasów.
Odkręcić nakrętkę motylkową 8 i wsunąć podziałkę prowad-
nicy równoległej 10 przez szynę, znajdującą się w płycie pod-
stawowej 13. Wybraną szerokość cięcia ustawić jako wartość
działki elementarnej na odpowiednim wskaźniku cięcia 25 lub
24 (por. rozdz. »Wskaźniki cięcia«). Po ustawieniu mocno do-
kręcić nakrętkę motylkową 8.
