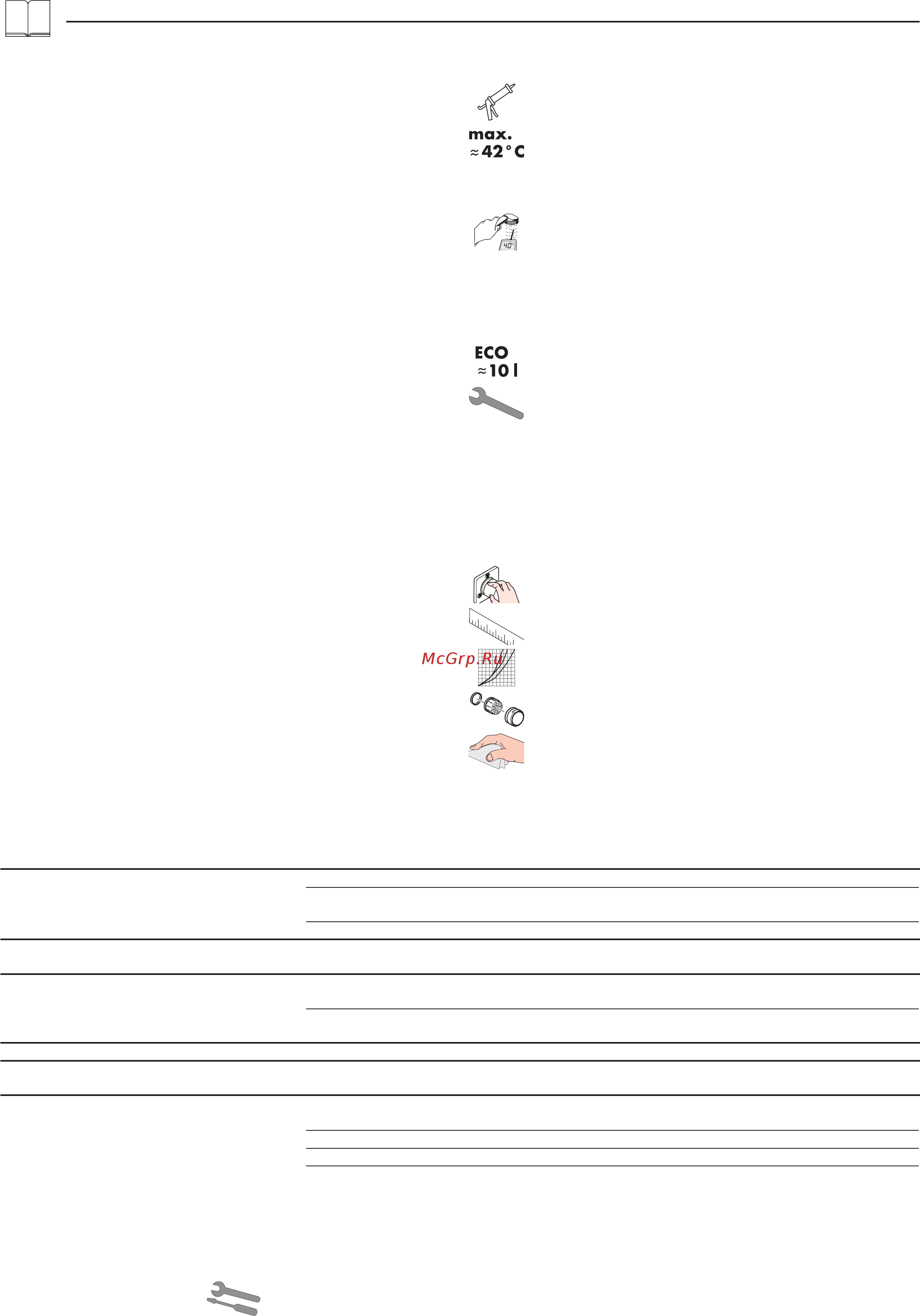

Монтаж см. стр. 31
Неисправность Причина Устранение неисправности
недостаточный давление (если устан напор воды) - Проблемы водоснабжения - Проверить овлен насос проверить работу насоса
- Грязеулавливающие сита загрязнены (#96922000) - Очистите грязеулавливающие сита перед термо-
статом и на регуляторе (#96922000)
- Фильтр душа загрязнен - Очистить фильтр
Подмес воды, в закрытом положене горячая вода
стремится в подводку холодной воды или наоборот
- Клапан обратного тока воды загрязнен или неис-
правен
- Очистить кланан или заменить при необходимости
Температура смешанной воды не соответствует
шкале
- Термостат не настроен - Настроить термостат
- Температура горячей воды слишком низкая - Поднять температуру горячей воды с 42 град.С до
65 град.С
Регулировка температура не производится - Регулятор засорен накипью - Замените регулятор
Из душа или выхода капает вода - Загрязнения или отложения на уплотнительном
кольце, верхняя часть запора повреждена
- Очистите или замените верхнюю часть отключаю-
щего устройства
Проточный нагреватель не включается в режиме
работы термостата
- Упорный диск Ecostop не повернут на 180° в осе-
вом направлении (#98916000)
- Ecostop Поверните осевой диск (#98916000) на
180° в осевом направлении
- Дроссель не удален из ручного душа - Извлеките дроссель из ручного душа
- Грязеулавливающие сита загрязнены - Очистите / замените грязеулавливающие сита
- Клапан обратного тока заедает - Замените клапаны обратного течения
Очистка
см прилагаемая брошюра
Κомплеκт (см. стр. 36)
Схема потока (см. стр. 35)
Размеры (см. стр. 35)
Эксплуатация (см. стр. 34)
Техническое обслуживание (см. стр. 33)
• Для гарантии плавного изменения температуры и долгого
срока службы необходимо периодически поворачивать ручку
регулировки температуры из положение максимально горячая в
положение максимально холодная вода.
• Термостат оснащен клапанами обратного течения. Защита об-
ратного тока должна регулярно проверяться (минимум один раз в
год) по стандарту DIN EN 1717 или в соответствии с националь-
ными или региональными нормативами
ECOSTOP (см. стр. 33)
Настройка (см. стр. 32)
После монтажа следует проверить температуру на выходе из тер-
мостата. Скорректируйте температуру воды, если она отличается
от установленной на термостате.
Safety Function (см. стр. 32)
С помощью функции Safety Function может быть задана максималь-
ная температура воды, например 42º C.
Не применяйте силикон, содержащий уксусную кислоту.
Описание символов
Указания по технике безопасности
Во время монтажа следует надеть перчатки во избежание прищемления и
порезов.
Изделие разрешается использовать только в гигиенических целях: для при-
нятия ванны и личной гигиены.
Дети, а также взрослые с физическими, умственными и/или сенсорными недо-
статками должны пользоваться изделием только под присмотром. Запрещается
пользоваться изделием в состоянии алкогольного или наркотического опьянения.
донного клапа. Перед установкой смесителя необходимо регулировочными
кранами выровнять авление холодной и горячей воды при помощи вентмлей
регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на предмет повреждений при
перевозке. После монтажа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей не принимаются.
• Трубы и арматура должны быть установлены, промыты и проверены в соот-
ветствии с действующими нормами.
• Необходимо соблюдать требования по монтажу, действующие в соответству-
ющих странах.
• Изделие не предназначено для использования в паровой бане!
Термостат с проточными нагревателями
• При подключении ручного душа, из него необходимо удалить возможно
установленный в нем дроссель.
• При неполадках проточного нагревателя или значительных перепадах
давления в подвод холодной воды следует установить дроссель, входящий в
комплект (арт. № 97510000).
• Термостат душ: В сочетании с проточными нагревателями упорный диск
ECOSTOP (№ арт. 98916000) следует насаживать, повернув его на 180° в
осевом направлении.
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 80°C
Рекомендуемая темп. гор. воды: 65°C
Термическая дезинфекция: не более. 70°C / 4 мин
Размеры подключения: 150 ±12 mm
Подключение G 1/2: холодная справа - горячая слева
укомплектован клапаном обратного тока воды
Изделие предназначено исключительно для питьевой воды!
