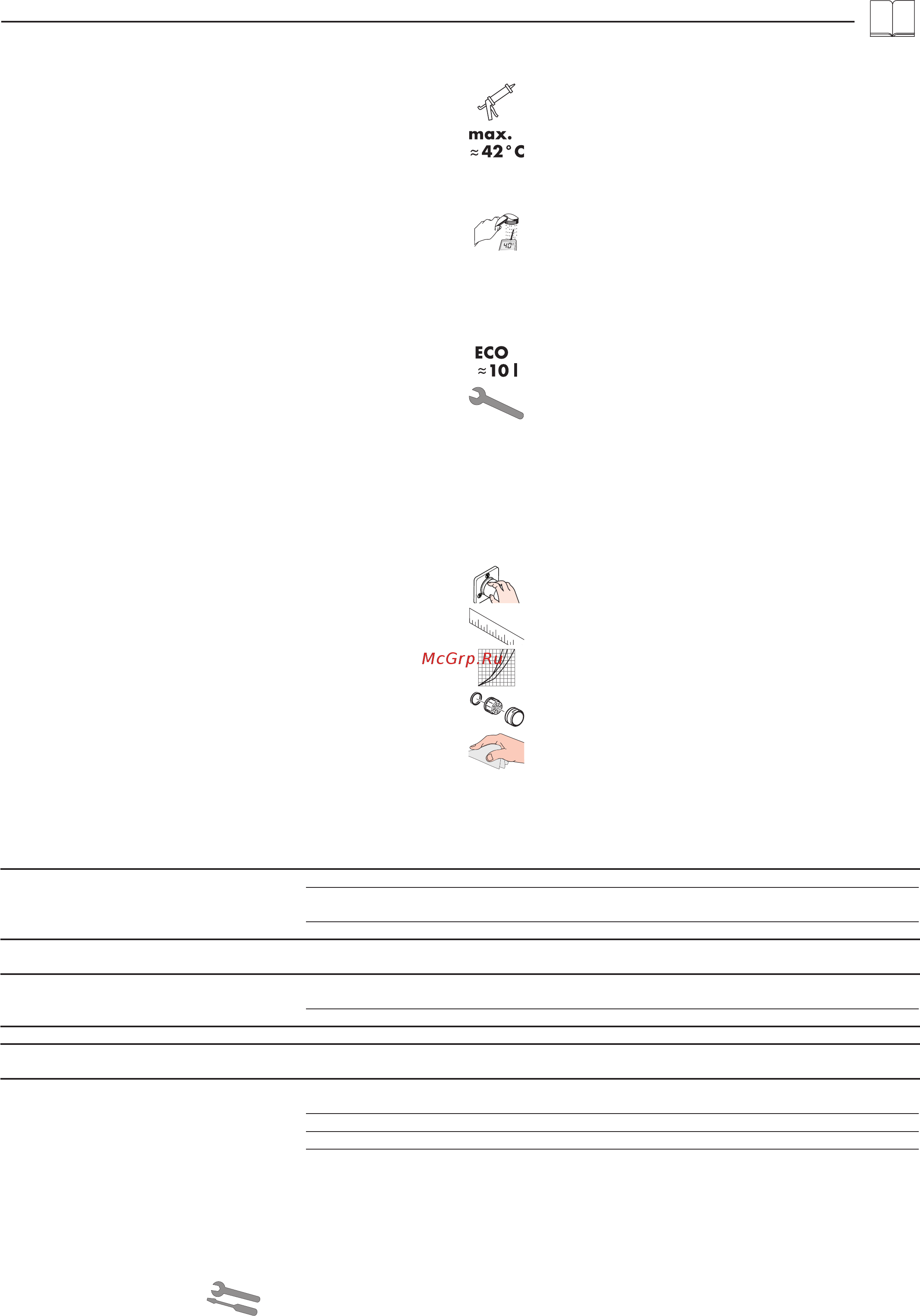

HansGrohe Ecostat Universal 13122000 [19/37] Hrvatski
![HansGrohe Ecostat Universal 13122000 [19/37] Hrvatski](/views2/1367413/page19/bg13.png)
Sastavljanje pogledaj stranicu 31
Greška Uzrok Otklanjanje
Nedovoljno vode - Prenizak pritisak vode - Ispitajte tlak u cijevima
- Filtri su prljavi (#96922000) - Očistite rešetkasti filter ispred termostata i na regula-
cijskoj jedinici (#96922000)
- Filter tuša je prljav - Očistite filter izmeðu tuša i crijeva
Križni tok vode, kod zatvorene armature vruća voda
ulazi u cijev s hladnom vodom i obrnuto
- Nepovratni ventil je prljav/neispravan - Očistite ili zamijenite nepovratni ventil
Temperatura na slavini ne podudara se s podešenom
temperaturom
- Termostat nije podešen - Podesite termostat
- Preniska temperatura tople vode - Povećajte tempereturu vruće vode na 42-65 ºC
Reguliranje temperature nije moguće - Regulacijska jedinica začepljena je kamencem - Zamijenite regulacijsku jedinicu
Tuš ili slavina kaplje - Prljavština ili naslage kamenca na ventilima, gornji
dio ventila za zatvaranje je oštećen
- Očistite, tj. zamijenite gornji dio ventila za zatvaranje
Protočni bojler ne radi bez obzira na rad termostata - Ecostop graničnik nije osno zakrenut za 180°
(#98916000)
- Ecostop Zakrenite graničnik (#98916000) oko svoje
osi za 180°
- Limiter protoka u ručnom tušu nije odstranjen - Odstranite limiter protoka
- Filtri su prljavi - Očistite ili zamijenite filtar
- Nepovratni ventil se nije vratio u početni položaj - Zamijenite nepovratni ventil
Čišćenje
se u priloženoj brošuri
Rezervni djelovi (pogledaj stranicu 36)
Dijagram protoka (pogledaj stranicu 35)
Mjere (pogledaj stranicu 35)
Upotreba (pogledaj stranicu 34)
Održavanje (pogledaj stranicu 33)
• Kako bi se olakšala prohodnost i produljio vijek trajanja regulacijske
jedinice, potrebno je s vremena na vrijeme podesiti termostat iz polo-
žaja maksimalno tople u položaj maksimalno hladne vode.
• Termostat je opremljen nepovratnim ventilom Ispravnost nepovratnog
ventila mora se redovito provjeravati prema standardu DIN EN 1717
i u skladu sa važećim propisima (najmanje jednom godišnje).
ECOSTOP (pogledaj stranicu 33)
Regulacija (pogledaj stranicu 32)
Nakon instalacije treba ispitati izlaznu temperaturu termostata. Ko-
rekcija je neophodna, ako izmjerena temperatura na mjestu uzimanja
odstupa od temperature koja je namještena na termostatu.
Safety Funkcija (pogledaj stranicu 32)
Zahvaljujuću Safety funkciji može se podesiti željena maksimalna
temperatura, npr. i 42º C
Nemojte koristiti silikon koji sadrži octenu kiselinu!
Opis simbola
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i posjekotina moraju nositi
rukavice.
Proizvod se smije primjenjivati samo za kupanje, tuširanje i osobnu higijenu.
Djeca, kao i tjelesno, mentalno i/ili senzorno hendikepirane odrasle osobe
ne smiju se koristiti proizvodom bez nadzora. Osobe koje su pod utjecajem
alkohola ili droga ne smiju se koristiti proizvodom.
Velika razlika u pritisku između vruće i hladne vode mora biti izbalansirana.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen prilikom transporta. Nakon
ugradnje se ne priznaju nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i testirani prema važećim norma-
ma.
• Obvezno se moraju uvažiti propisi o instalacijama koji vrijede u dotičnoj zemlji.
• Proizvod nije predviđen za primjenu u parnim kupaonicama!
Termostat sa protočnim bojlerima
• Ako želite priključiti ručni tuš, iz njega je potrebno izvaditi cijev koja smanjuje
protok ukoliko takva cijev postoji.
• Kod problema s protočnim bojlerom ili kod velikih razlika u tlaku potrebno je u
cijev za dotok hladne vode ugraditi priloženi ograničavač (oznaka proizvoda:
97510000).
• Termostat Tuš: U kombinaciji s protočnim bojlerima ECOSTOP graničnik (br.
proizvoda 98916000) mora se nataknuti osno zakrenut za 180°.
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 80°C
Preporućena temperatura vruće vode: 65°C
Termička dezinfekcija: tlak 70°C / 4 min
Razmak od sredine: 150 ±12 mm
Spojevi G 1/2: hladna desno – topla lijevo
Funkcije samo-čišćenja
Proizvod je koncipiran isključivo za pitku vodu!
Hrvatski
19
