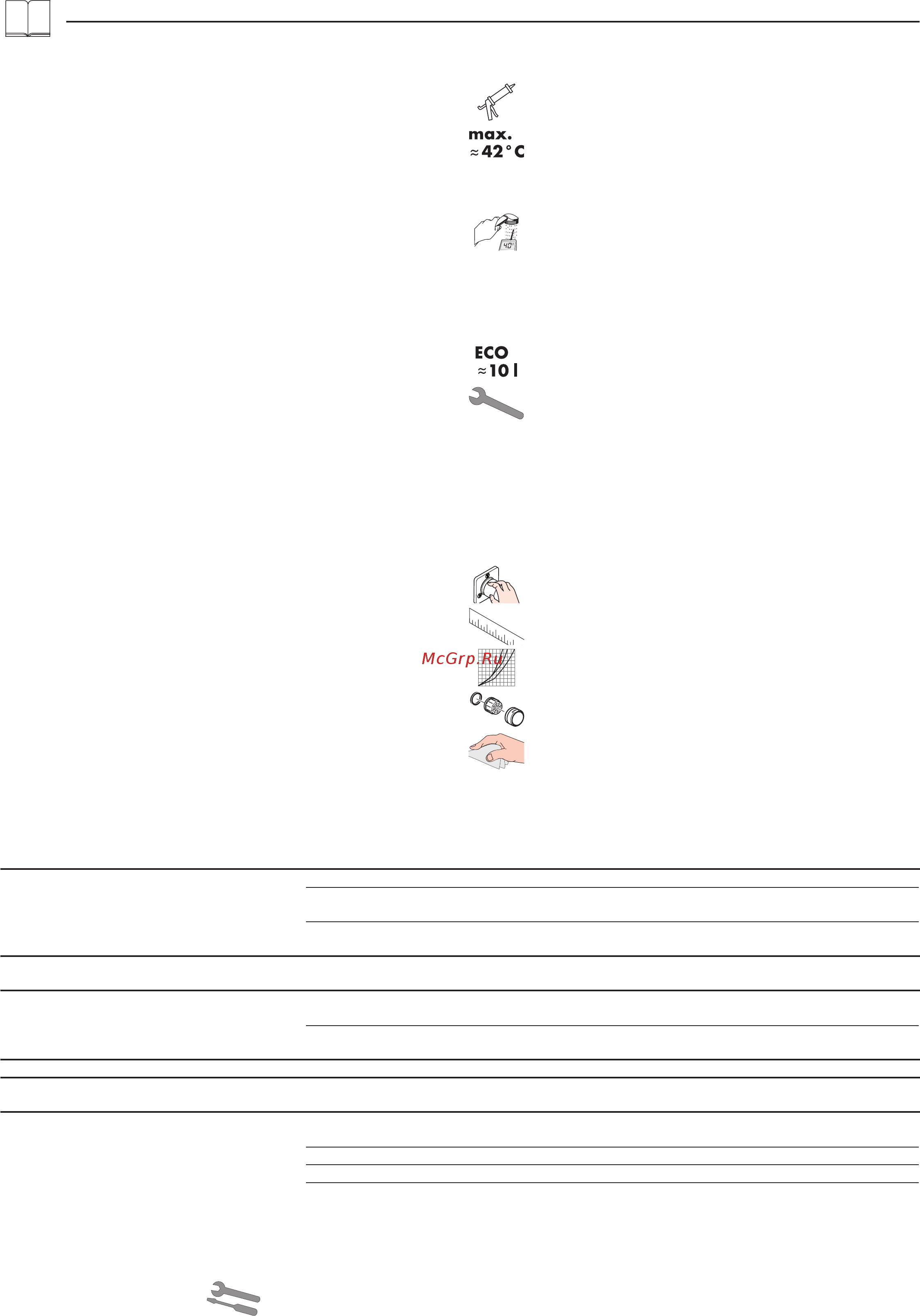

Asennus katso sivu 31
Häiriö Syy Toimenpide
Vähän vettä - Syöttöpaine ei ole riittävä - Tarkasta putkiston paine
- Likasihdit likaantuneet (#96922000) - Puhdista termostaatin ja säätöyksikön likasihdit
(#96922000)
- Käsisuihkun sihtitiiviste likaantunut - Puhdista suihkukahvan ja letkun välissä oleva sihtitii-
viste
Ristiinvirtaus, hanan ollessa kiinni lämmin vesi pääsee
virtaamaan kylmänveden putkeen tai päinvastoin.
- Suuntaisventtiili likaantunut / viallinen - Puhdista suuntaisventtiili, vaihda tarvittaessa
Veden ulostulolämpötila ei vastaa säädettyä lämpöti-
laa
- Termostaattia ei ole säädetty - Säädä termostaatti
- Lämminveden lämpötila liian alhainen - Kohota lämminveden lämpötila arvoon välillä 42ºC
ja 65ºC
Lämpötilan säätö ei ole mahdollista - lämpötilan säätöyksikkö kalkkeutunut - Vaihda lämpötilan säätöyksikkö
Käsisuihkusta tai hanasta tippuu vettä - Likaa tai kerrostumia tiivisteistukassa, sulkuventtiilin
etuosa vahingoittunut
- Puhdista tai vaihda sulkuventtiilin etuosa
Läpimenokuumennin ei kytkeydy päälle termostaatti-
käytössä
- Ecostop-lukkolaattaa ei ole käännetty aksiaalisesti
180° (#98916000)
- Ecostop Käännä lukkolaatta (#98916000) aksiaaliä-
sesti 180°
- Käsisuihkussa olevaa kuristinta ei ole poistettu - Poista kuristin käsisuihkusta
- Likasihdit likaantuneet - Puhdista / vaihda likasihdit
- Suuntaisventtiili juuttunut - Vaihda suuntaisventtiili
Puhdistus
katso oheinen esite
Varaosat (katso sivu 36)
Virtausdiagrammi (katso sivu 35)
Mitat (katso sivu 35)
Käyttö (katso sivu 34)
Huolto (katso sivu 33)
• Säätöyksikön kevytkäyttöisyyden takaamiseksi, säädä säätöyksikkö
ajoittain täysin kylmälle ja täysin kuumalle.
• Termostaatti on varustettu vastaventtiileillä. Vastaventtiilien toiminta
on tarkastettava säännöllisesti paikallisten ja kansallisten määräysten
mukaisesti (DIN 1988, kerran vuodessa).
ECOSTOP (katso sivu 33)
Säätö (katso sivu 32)
Asennuksen jälkeen termostaatin ulostulolämpötila on tarkastettava.
Säätö on tarpeen, jos käyttöpisteessä mitattu veden lämpötila eroaa
termostaattiin säädetystä lämpötilasta.
Safety Function (katso sivu 32)
Safety Function:ista johtuen haluttu maksimilämpötila voidaan esiaset-
taa, esimerkiksi maks. 42º C.
Älä käytä etikkahappopitoista silikonia!
Merkin kuvaus
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja viiltojen aiheuttamien
tapaturmien estämiseksi.
Suihkujärjestelmää saa käyttää ainoastaan kylpy-, hygienia- ja puhdistustarkoi-
tuksiin.
Lapset ja ruumiillisesti, henkisesti ja/tai aistillisesti rajoittuneet aikuiset eivät saa
käyttää suihkujärjestelmää ilman valvontaa. Alkoholin tai huumeiden vaikutuk-
sessa olevat henkilöt eivät saa käyttää suihkujärjestelmää.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen välillä on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolliset kuljetusvahingot. Asennuk-
sen jälkeen kuljetus- ja pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja tarkastettava voimassa olevien
standardien mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä asennusohjeita.
• Tuotetta ei ole tarkoitettu käytettäväksi yhdessä höyrykylvyn kanssa!
Termostaatti läpivirtauskuumenninta käytettäessä
• Jos käytössä on käsisuihku, on siinä mahdollisesti oleva virtauksenrajoitin poistet-
tava.
• Jos läpivirtauskuumentimet tai suuret paine-erot aiheuttavat ongelmia, kylmän
veden syöttöön on asennettava pakkauksessa oleva kuristin (tuotenumero
97510000).
• Termostaatti Suihku: Läpivirtauslämmittimien kanssa on ECOSTOP-lukkolaatta
tuotenumero 98916000) pistettävä paikoilleen niin, että se on käännetty aksiaa-
lisesti 180°.
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 80°C
Kuuman veden suosituslämpötila: 65°C
Lämpödesinfektio: maks. 70°C / 4 min
Liitäntämitat: 150 ±12 mm
Liittimet G 1/2: kylmä oikealla - kuuma vasemmalla
Estää itsestään paluuvirtauksen
Tuote on suunniteltu käytettäväksi ainoastaan juomaveden kanssa!
Suomi
