Nederlands (NL)
235

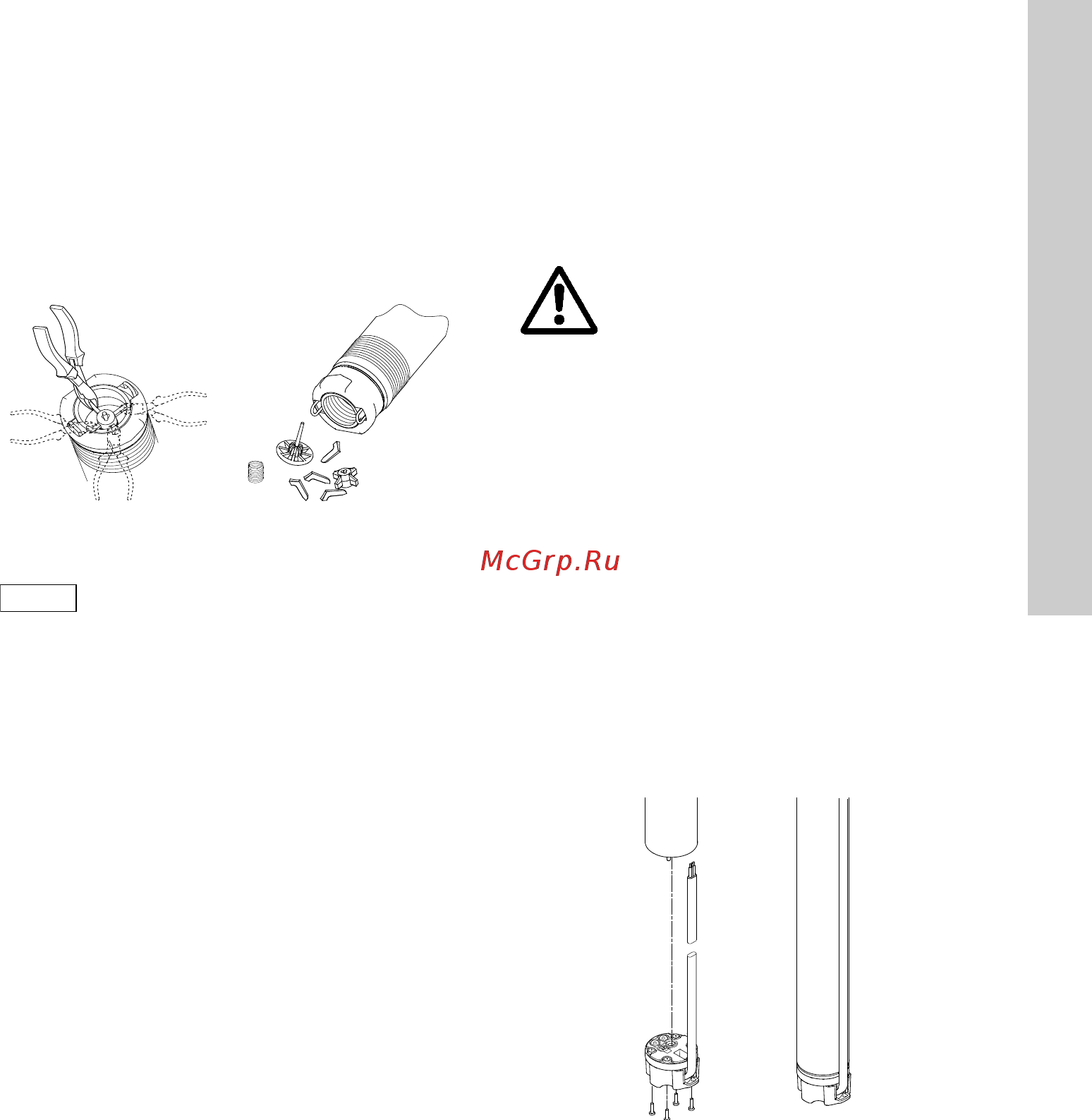

6.3 Demontage van de terugslagklep
Indien de terugslagklep niet nodig is, kan deze op de
volgende wijze gedemonteerd worden.
1. De klepgeleiding verwijderen met een zijkniptang
(zie afb. 7).
2. Houd de pomp op zijn kop.
3. Controleer of alle losse onderdelen uit de pomp
gevallen zijn.
Afb. 7
De terugslagklep kan bij Grundfos in de werkplaats,
indien gewenst, worden gemonteerd.
6.4 Aansluiten van de kabelplug op de
motor
De kabelplug is in de fabriek van een smeermiddel
voorzien. Controleer dit!
Monteer de kabelplug als volgt:
1. Controleer of de kabel van het juiste type is en of
de dwarsdoorsnede en lengte kloppen.
2. Controleer of het elektriciteitsnet op de locatie
correct op de aarde is aangesloten.
3. Controleer of de connector op de motor schoon
en droog is. Zorg er voor dat de pakking weer
bevestigd wordt.
4. Druk de kabelplug in de connector van de motor
(zie afb. 8). De plug kan niet verkeerd gemon-
teerd worden.
Afb. 8
5. Breng de vier schroeven aan en draai ze vast
(1 - 1,5 Nm), zie afb. 8.
Bij een deugdelijk aangebrachte plug is er geen vrije
ruimte tussen de motor en de kabelplug.
TM01 4337 0199
TM01 4338 0199
N.B.
Type SQE-NE wordt zonder terugslagklep
geleverd.
Waarschuwing
De kabelplug mag onder geen enkele
voorwaarde door de gebruiker worden ver-
vangen.
De volgende beschrijving is uitsluitend
bedoeld voor servicepersoneel.
Als de motorkabel vervangen dient te wor-
den, zie dan paragraaf 5.1 Algemeen.
De kabel met stekkerverbinding dient in
een Grundfos werkplaats, of door een
voldoende gekwalificeerd persoon,
gemonteerd en gedemonteerd te worden.
TM02 9605 3504
