Svenska (SE)
314
6.8.2 Installationsdjup
Max. installationsdjup under statisk vattenspegel:
150 m, se fig. 11.
Min. installationsdjup under dynamisk vattenspegel:
• Vertikal installation:
Under igångkörning och drift skall pumpen alltid
vara helt nedsänkt i vätskan.
• Horisontell installation:
Pumpen skall installeras och köras under minst
0,5 m vattendjup.
Finns risk för att pumpen blir täckt av slam, skall
den alltid monteras i en kylmantel.
6.8.3 Sänkning av pumpen
Det rekommenderas att säkra pumpen med en
avlastad vajer, se fig. 11, pos. 2.
Slacka säkerhetsvajern så mycket att den är obe-
lastad och fäst sedan vajern med ett vajerlås i borr-
locket.
7. Igångkörning
Kontrollera att borrhålet minst kan ge den vatten-
mängd som motsvarar pumpens kapacitet.
Pumpen får inte startas förrän den helt är nedsänkt i
pumpvätskan.
Starta pumpen och låt den gå tills dess att den
pumpade vätskan är helt ren, eftersom pumpens
delar och backventil annars kan bli igensatta av för-
oreningar.
8. Drift
8.1 Minsta flöde
Med hänsyn till motorns kylning får pumpens kapaci-
tet aldrig sättas lägre än 50 l/tim.
Om flödet plötsligt sjunker kan det bero på att pum-
pen pumpar mer vatten än borrhålet kan ge.
Pumpen måste då stoppas och felet åtgärdas.
8.2 Dimensionering av membrantank samt
inställning av förtryck och pressostat
Eftersom pumpen har inbyggd mjukstart, vilket med-
för att uppstartstiden är 2 sek., kommer trycket vid
pressostaten och membrantanken efter start att vara
lägre än pressostatens inställda starttryck (p
start
).
Detta lägre tryck kallas minimitrycket (p
min
).
p
min
är lika med det önskade minimitrycket vid det
övre tappstället + lyfthöjden och rörförlusten från
pressostaten och membrantanken till det övre tapp-
stället (p
min
= B + C), se fig. 12.

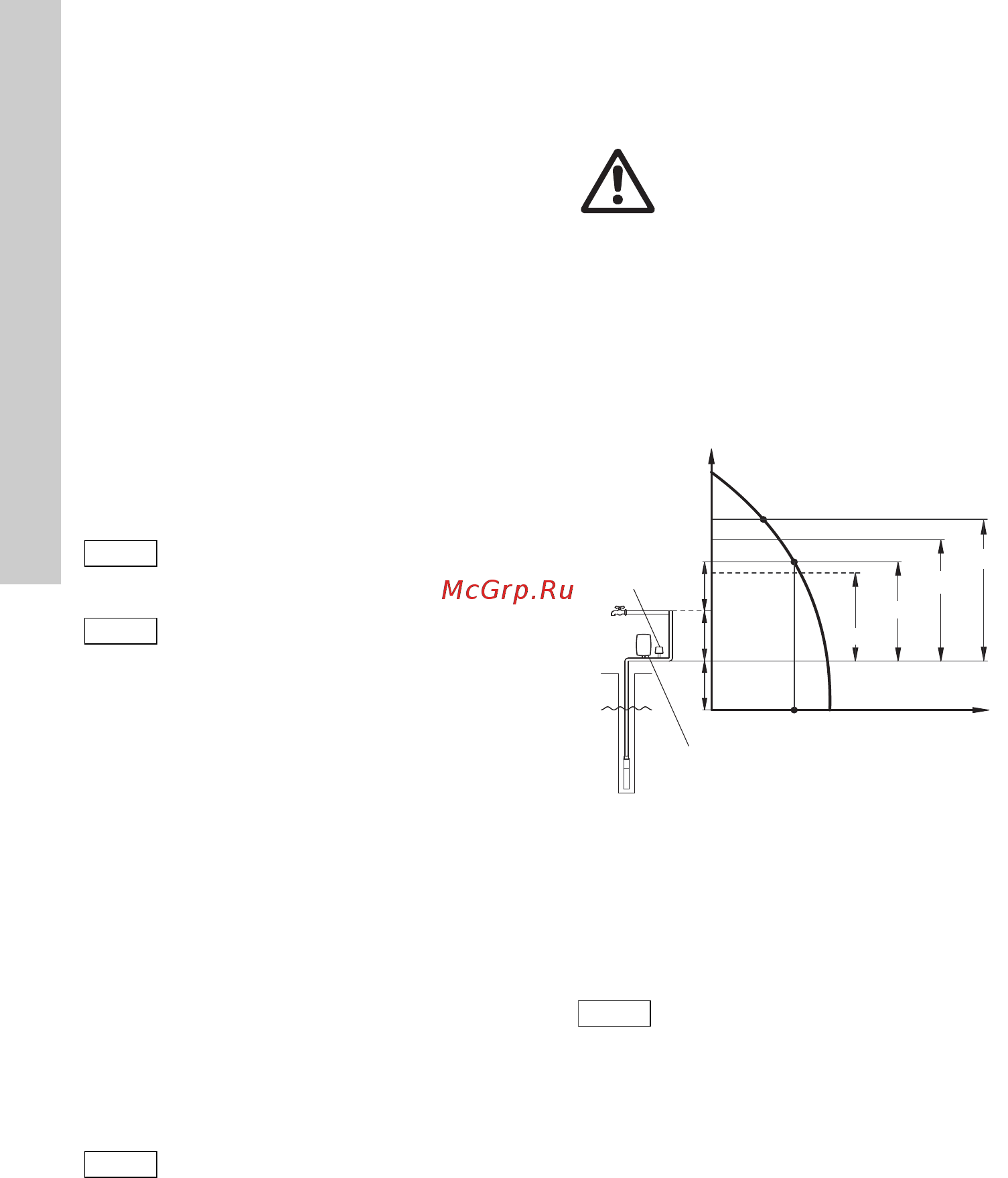

Fig. 12
A: Lyfthöjd + rörförlust från dynamisk vattenyta
till membrantanken.
B: Lyfthöjd + rörförlust från membrantanken till
det övre tappstället.
C: Minimitryck vid det övre tappstället.
p
för
: Förtryck.
p
min
: Önskat minimitryck.
p
start
: Starttryck inställt på pressostat.
p
stopp
: Stopptryck inställt på pressostat.
Q
max
: Max. flöde vid p
min
.
Varning
Säkerhetsvajern får inte användas för att
dra upp pumpen med stigarrör ur borrhå-
let.
Varning
Pumpen får inte sänkas eller lyftas i motor-
kabeln.
Varning
Pumpens torrkörningsskydd verkar endast
inom pumpens rekommenderade driftsom-
råde.
Varning
Anläggningen skall vara dimensionerad för
pumpens max.tryck.
TM00 6445 3795
Varning
Det skall säkras, att den valda pumpen
kan ge ett tryck som är högre än p
stopp
+
A.
C
B
A
Q
p
för
p
min
p
start
p
stopp
Q
max
Membrantank
Pressostat
