Português (PT)
269
6.8.2 Profundidade da instalação
Profundidade máxima da instalação abaixo do nível
estático da água: 150 metros, ver fig. 11.
Profundidade minima da instalação abaixo do nível
dinâmico da água:
• Instalação vertical:
A bomba deve estar sempre completamente sub-
mersa na água.
• Instalação horizontal:
A bomba deve ser instalada pelo menos a
0,5 metros abaixo do nível dinâmico da água.
Se houver o risco da bomba ficar soterrada nos
sedimentos, então deverá ser instalada numa
camisa de refrigeração.
6.8.3 Quando se proceder ao abaixamento da
motobomba para o interior do furo
Recomenda-se que a bomba seja sustentada por um
arame de suspensão, conforme indicado na fig. 11,
pos. 2.
Após a bomba estar baixada e colocada no seu
lugar, deve-se aliviar a tensão do arame de suspen-
são e fixá-lo na tampa de selagem do furo por meio
de um dispositivo de fixação apropriado.
7. Arranque
Assegure-se de que o poço é capaz de proporcionar
água em quantidade suficiente para satisfazer o
débito da bomba, de maneira a que esta não fique a
trabalhar em seco.
Não ponha a funcionar a bomba sem que esteja
completamente submergido no líquido.
Ponha a bomba a funcionar e não a pare antes que
o líquido que está a ser bombeado saia completa-
mente limpo já que, de outra forma, o interior da
bomba, as suas partes móveis e a válvula de reten-
ção podem ficar atascados ou presos por resíduos
sólidos.
8. Funcionamento
8.1 Caudal mínimo
Para assegurar a refrigeração mínima necessária ao
motor, o caudal da bomba nunca deve ser regulado
para um valor inferior a 50 l/h.
Se o caudal cair subitamente, muito provavelmente
será porque a bomba está a debitar mais água que a
produzida pela nascente ou pelo poço. Neste caso a
bomba deve ser parada e a anomalia corrigida.
8.2 Selecção do reservatório de diafragma,
ajuste da pressão de ar do reservatório
e do pressostato
Porque o arranque suave da bomba é efectuado em
2 segundos, a pressão no pressostato e no reserva-
tório de diafragma durante o arranque, é inferior à
pressão de arranque regulada no pressostato
(p
arranque
). Esta pressão referida, é designada por
pressão mínima (p
mín
).
p
mín
é igual à pressão mínima desejada na válvula
localizada no ponto mais elevado + altura manomé-
trica e respectivas perdas de carga na tubagem,
desde o pressostato e reservatório de diafragma, até
à válvula no ponto mais elevado (p
mín
= B + C),
ver fig. 12.

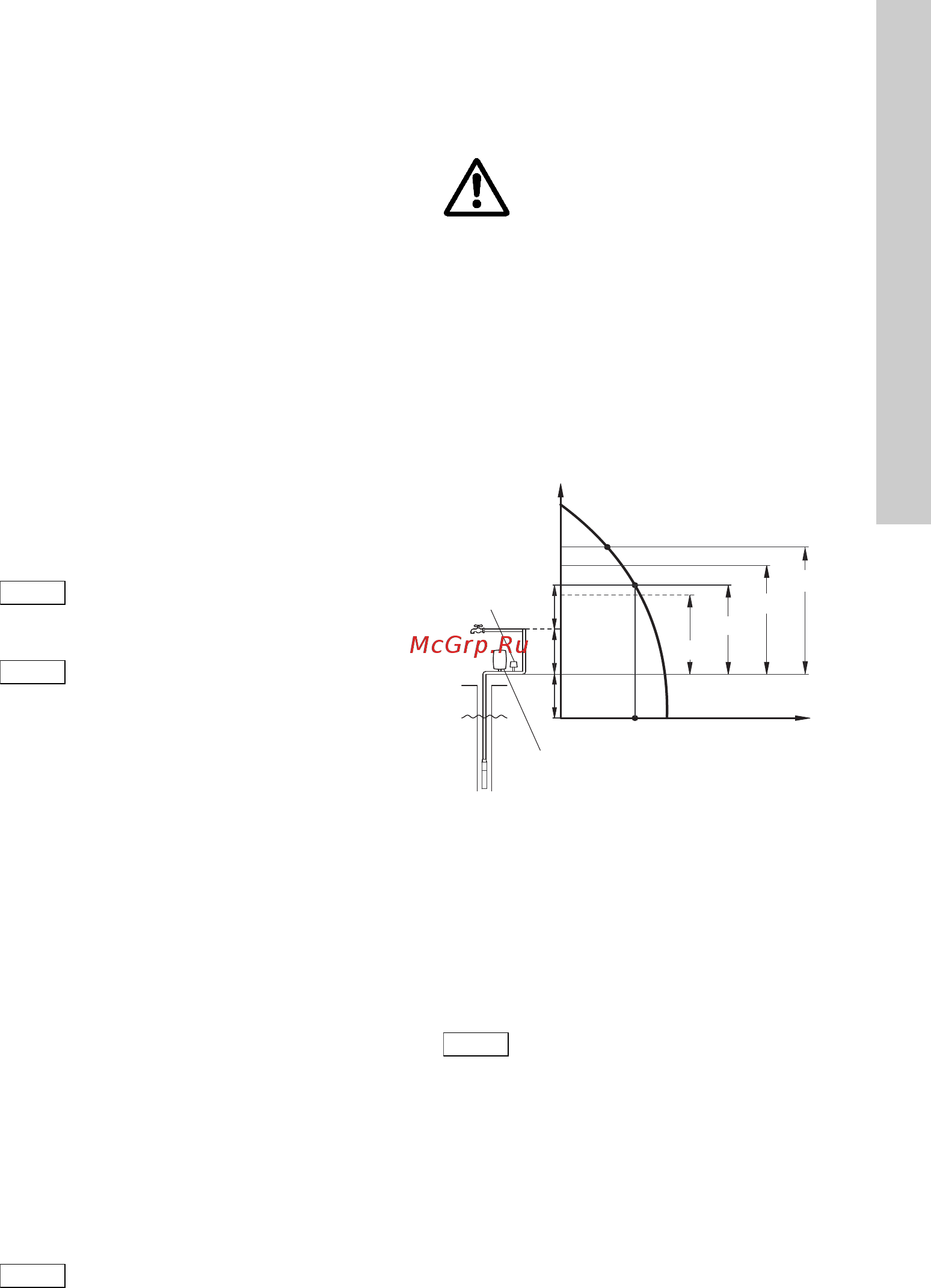

Fig. 12
A: Altura manométrica + perdas de carga
desde o nível dinâmico da água ao reser-
vatório de diafragma.
B: Altura manométrica + perdas de carga
desde o reservatório de diafragma à vál-
vula no ponto mais elevado.
C: Pressão mínima na válvula no ponto mais
elevado.
p
pre
: Pressão de ar do reservatório de dia-
fragma.
p
mín
: Pressão mínima requerida.
p
arranque
: Pressão de arranque do pressostato.
p
paragem
: Pressão de paragem do pressostato.
Q
máx
: Caudal máximo à p
mín
.
Atenção
O arame de suspensão não deve de ser
usado para puxar a bomba com a tubagem
para fora do furo.
Atenção
Não baixar ou içar a motobomba de dentro
do furo por meio do cabo eléctrico de ali-
mentação.
Atenção
O sistema contra falta da água da bomba
só é eficiente para a gama de funciona-
mento da bomba especificada.
Aviso
A instalação deve ser preparada para a
pressão máxima.
TM00 6445 3795
Atenção
Assegure-se que a bomba seleccionada
pode fornecer uma pressão maior que: p
pa-
ragem
+ A.
C
B
A
Q
p
pre
p
mín
p
arranque
p
parada
Q
máx
Reservatório de diafragma
Pressostato
