6.7 Montering af dykkabel

Det anbefales at samle dykkabel og motorkabel ved

hjælp af Grundfos kabelsamlesæt, type KM.

For større ledertværsnit, kontakt Grundfos.

6.8 Rørtilslutning

Skal der ved montering af stigerør bruges værktøj,

f.eks. en kædetang, til fastholdelse af pumpen, må

denne kun anbringes på pumpens topstykke.

Bruges plastrør, skal der bruges kompressions-

kobling ved overgang fra pumpe til første rørsektion.

Bruges flangerør, bør flangerne have en udskæring

for dykkablet.

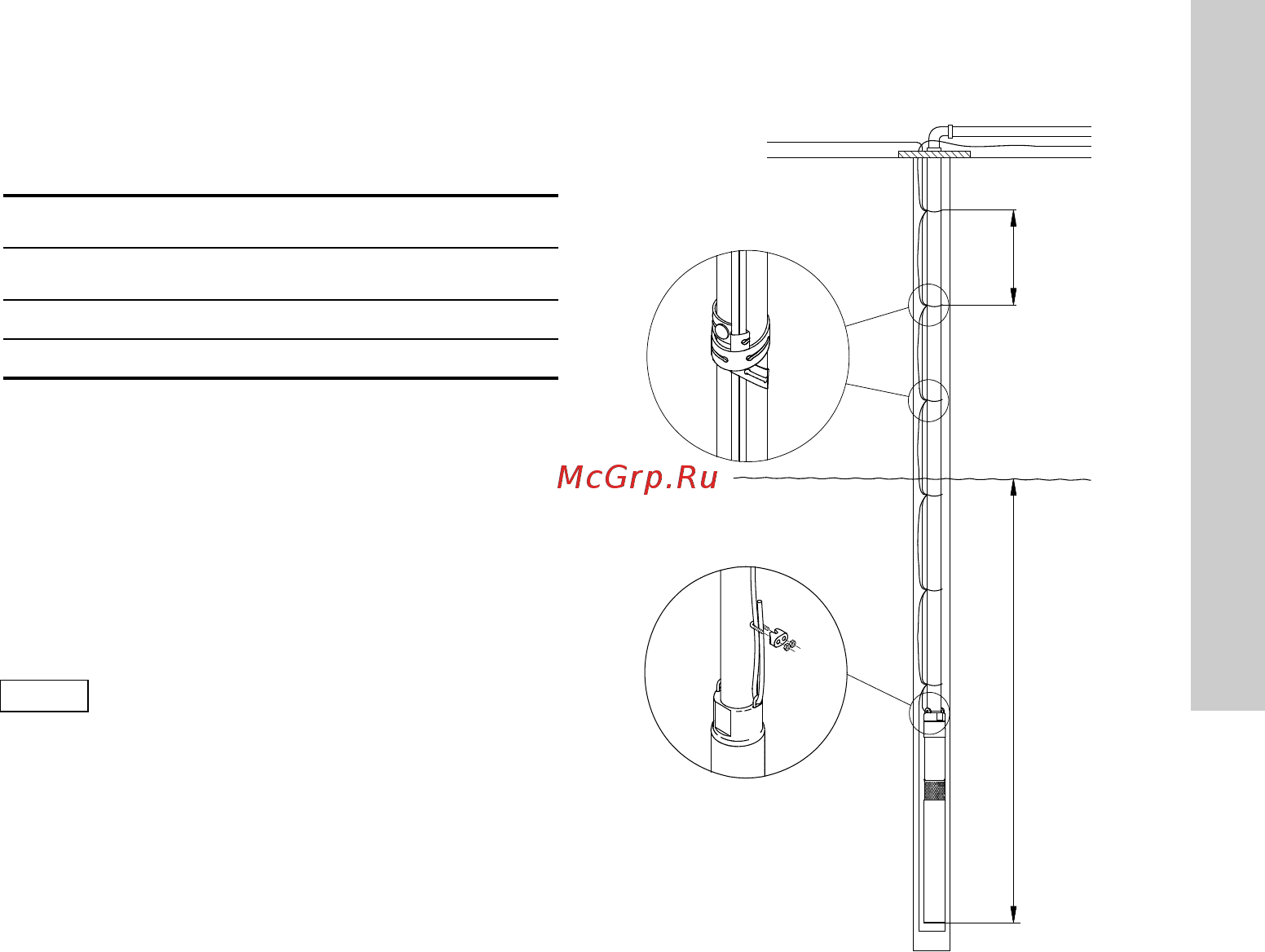

Fig. 11 viser en pumpeinstallation med angivelse af:

• placering af kabelbindere, pos. 1, og afstand mel-

lem kabelbinderne.

• montering af sikringswire, pos. 2.

• maks. installationsdybde under statisk vandspejl.

Fig. 11

6.8.1 Kabelbindere

Kabelbindere skal bruges for hver ca. 3 m. Se fig. 11.

Bruges plastrør, skal dykkablet have et slip mellem

hver kabelbinding på grund af plastrørenes forlæn-

gelse under belastning.

Bruges flangerør, foretages desuden binding over

og under hver flangesamling.

Kabelsamlesæt, type KM

Ledertværsnit Produktnummer

1,5 til 2,5 mm

96021462

4,0 til 6,0 mm

96021473

Bemærk

Ved pumper monteret med plastrør må der

ved pumpens dybdeplacering tages hen-

syn til plastrørenes forlængelse under

belastning.

TM01 0480 4397

3 m

Maks.

150 m
