Dansk (DK)
74
6.8.2 Installationsdybder
Maks. installationsdybde under statisk vandspejl:
150 m, se fig. 11.
Min. installationsdybde under dynamisk vandspejl:
• Vertikal installation:
Under opstart og drift skal pumpen altid være helt
neddykket i vandet.
• Horisontal installation:
Pumpen skal installereres og køre under mindst
0,5 m vand.
Hvis der er risiko for, at pumpen bliver dækket af
slam, skal den altid være monteret i en køleka-
ppe.
6.8.3 Nedsænkning af pumpen
Det anbefales at sikre pumpen med en aflastet sik-
ringswire. Se fig. 11, pos. 2.
Slæk sikringswiren så meget, at denne netop er ube-
lastet, og fastgør derefter wiren med wirelåse til
borerørsafslutningen.
7. Idriftsætning
Kontrollér, at boringen mindst kan yde den vand-
mængde, som svarer til pumpens kapacitet.
Pumpen må først startes, når den er helt neddykket i
pumpemediet.
Start pumpen og stop den ikke, før pumpemediet er
helt rent, da pumpens dele og kontraventilen ellers
kan blive tilstoppet.
8. Drift
8.1 Min. flow
Af hensyn til motorens køling må pumpens ydelse
ikke indstilles lavere end 50 l/h.
Hvis flowet pludselig falder, kan det skyldes, at pum-
pen pumper mere vand, end boringen kan yde.
Pumpen skal stoppes og fejl udbedres.
8.2 Dimensionering af membranbeholder
samt indstilling af fortryk og
pressostat
Da pumpen har en indbygget softstarter, der bevir-
ker, at opstartstiden er 2 sek., vil trykket ved pres-
sostaten og membranbeholderen efter start blive
lavere end pressostatens indstillede starttryk (p
start
).
Dette lavere tryk kaldes minimumstrykket (p
min
).
p
min
er lig med det ønskede minimumstryk ved øver-
ste tappested + løftehøjden og rørtabet fra presso-
staten og membranbeholderen til øverste tappested
(p
min
= B + C). Se fig. 12.

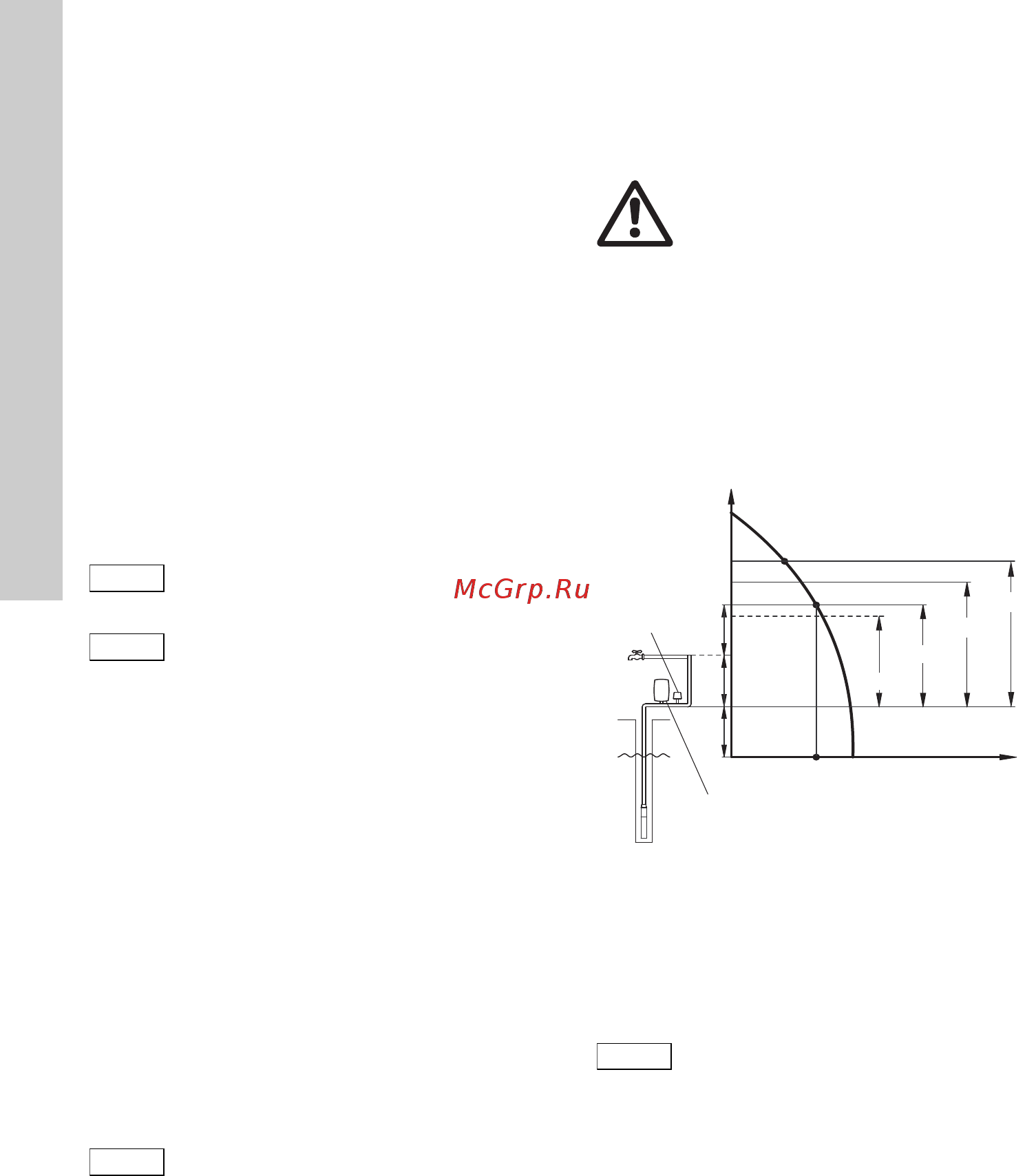

Fig. 12
A: Løftehøjde + rørtab fra dynamisk vandspejl
til membranbeholder.
B: Løftehøjde + rørtab fra membranbeholder til
øverste tappested.
C: Minimumstryk ved øverste tappested.
p
for
:Fortryk.
p
min
: Ønsket minimumstryk.
p
start
: Starttryk indstillet på pressostat.
p
stop
: Stoptryk indstillet på pressostat.
Q
maks
: Maks. flow ved p
min.
Forsigtig
Sikringswiren må ikke bruges til at trække
pumpen med stigerør op af boringen.
Forsigtig
Pumpen må ikke sænkes eller løftes i
motorkablet.
Forsigtig
Pumpens tørløbssikring virker kun inden
for pumpens anbefalede driftsomåde.
Advarsel
Anlægget skal være dimensioneret til pum-
pen maks. tryk.
TM00 6445 3795
Forsigtig
Det skal sikres, at den valgte pumpe kan
levere et tryk, der er større end p
stop
+ A.
C
B
A
Q
p
for
p
min
p
start
p
stop
Q
maks
Membranbeholder
Pressostat
