Español (ES)
103
6.7 Montaje del cable sumergible
Se recomienda empalmar el cable sumergible al
cable del motor utilizando un kit de conexión de
cable Grundfos, tipo KM.
Para secciones mayores, contactar con Grundfos.
6.8 Conexión de la tubería
Si se utiliza una herramienta, p.ej. una llave de
cadena, para montar la tubería de elevación de la
bomba, ésta sólo debe sujetarse por la cámara de
descarga.
Cuando se conectan tuberías de plástico, debe
utilizarse un acoplamiento de compresión entre la
bomba y la primera sección de tubería.
Cuando se utilizan tuberías con bridas, las bridas
deben tener muescas para el cable sumergible.

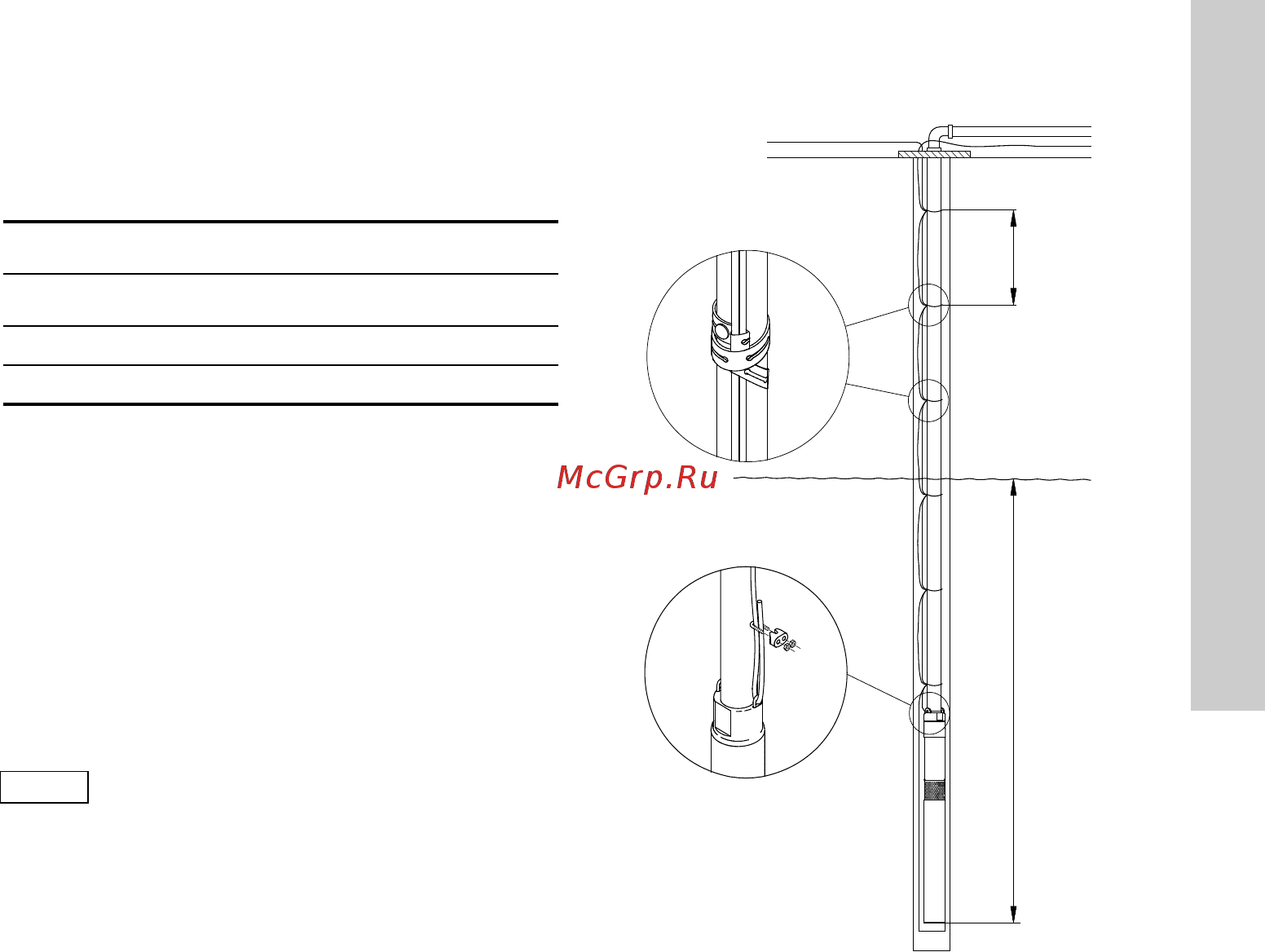

La figura 11 muestra una instalación de bomba,
indicando:
• la posición de los sujetacables, pos. 1, y la dis-
tancia entre ellos.
• montaje del cable de sujeción, pos. 2.
• profundidad máxima de la instalación por debajo
del nivel estático del agua.
Fig. 11
6.8.1 Sujetacables
Deben instalarse sujetacables cada 3 metros,
ver fig. 11.
Al conectar tuberías de plástico, debe dejarse
cierta holgura entre cada sujetacable, ya que dichas
tuberías se ensanchan al estar cargadas.
Al utilizar tuberías con bridas, los sujetacables
deben montarse por encima y por debajo de cada
unión.
Kit de conexión de cable, tipo KM
Sección del cable Código
1,5 a 2,5 mm² 96021462
4,0 a 6,0 mm² 96021473
Nota
Para bombas con tuberías de plástico, hay
que tener en cuenta la expansión de las
tuberías al estar cargadas a la hora de
decidir la profundidad de instalación de la
bomba.
TM01 0480 4397
3 m
Máx.
150 m
1
2
