Dansk (DK)
68
4.3 Medietemperatur/køling

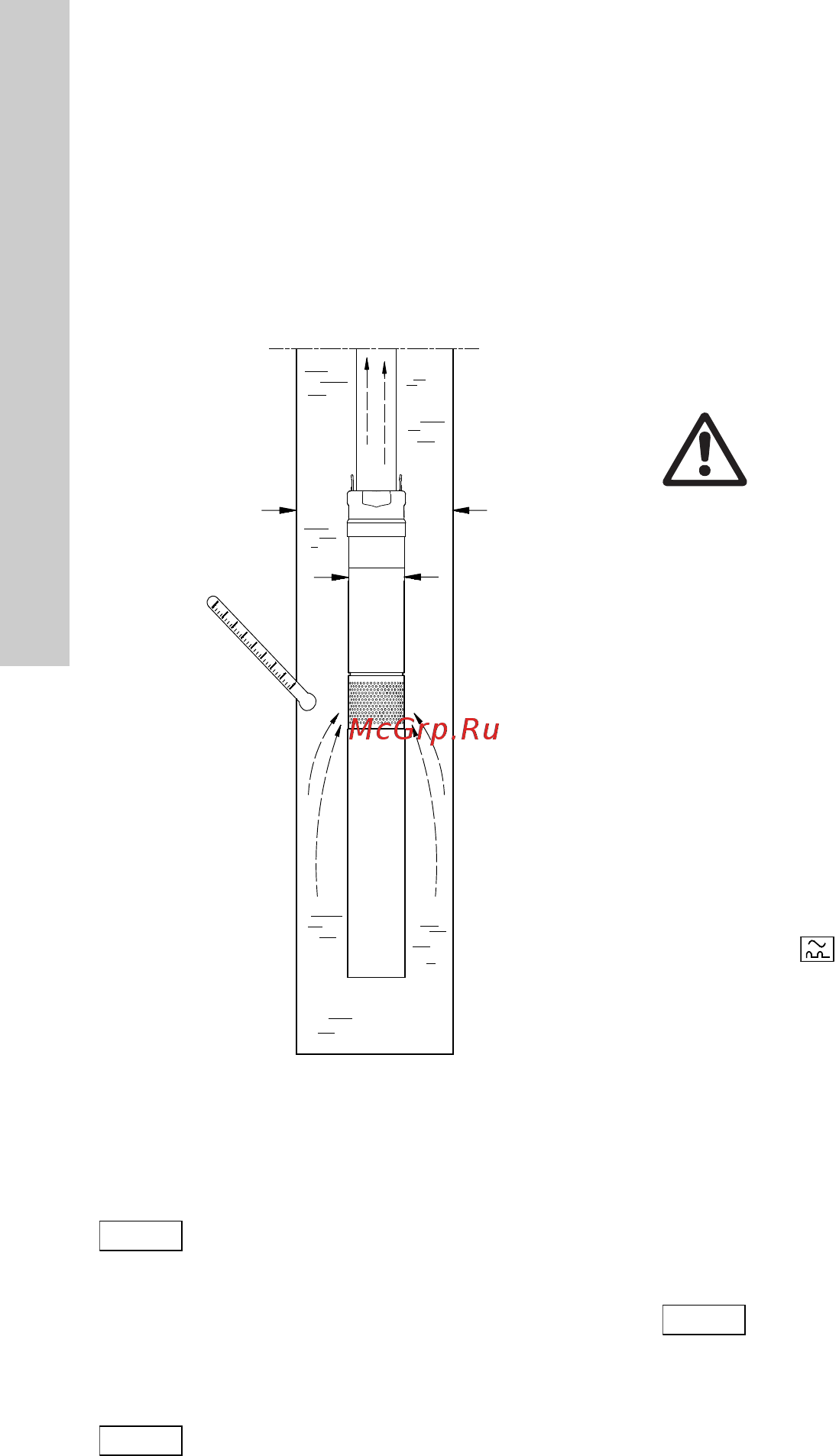

Fig. 3 viser en SQ/SQE pumpe installeret i en boring.
Pumpen er i drift.
Fig. 3 illustrerer følgende:
• boringens diameter
• pumpens diameter
• pumpemediets temperatur
• strømning forbi motoren til pumpens indløbssi.
Fig. 3
For at sikre tilstrækkelig køling af motoren er det vig-
tigt at overholde den maksimale medietemperatur på
35 °C under alle forhold.
Motoren bør altid installeres over boringsfilteret.
Hvis der bruges kølekappe, kan pumpen installeres
frit i boringen.
Hvis den aktuelle medietemperatur overstiger den
specificerede værdi, eller hvis driftsforholdene i
øvrigt ligger uden for specifikationerne, kan pumpen
stoppe. Kontakt Grundfos.
5. El-tilslutning
5.1 Generelt
El-tilslutning skal foretages af en autoriseret el-
installatør i overensstemmelse med de lokalt gæl-
dende regler.
Forsyningsspænding, påstemplet maks. strøm og
effektfaktor (PF) fremgår af motorens typeskilt.
Den krævede spænding for Grundfos dykmotorer
målt ved motorens klemmer er - 10 %/+ 6 % af nomi-
nel spænding ved kontinuerlig drift (inkl. variation i
forsyningsspændingen og tab i kabler).
Tilsluttes pumpen en elektrisk installation, hvor der
bruges fejlstrømsafbryder, skal denne være af typen
HPFI eller PFI, som afbryder, når der registreres en
fejlstrøm med DC-indhold (pulserende jævnstrøm).
Fejlstrømsafbryderen skal være mærket med det
viste symbol: .
Forsyningsspænding
1 x 200-240 V - 10 %/+ 6 %, 50/60 Hz, PE.
Strømforbrug kan kun måles med et RMS-visende
instrument. Hvis der bruges andre instrumenter, vil
den aflæste værdi afvige fra den aktuelle værdi.
Der kan typisk måles en lækstrøm på SQ/SQE pum-
per på 2,5 mA ved 230 V, 50 Hz. Lækstrømmen er
proportional med forsyningsspændingen.
SQE og SQE-NE pumperne kan tilsluttes en kontrol-
boks, type CU 300 eller CU 301.
5.2 Motorbeskyttelse
Motoren har indbygget termoafbryder og kræver der-
for ikke yderligere motorbeskyttelse.
TM01 0518 1297
Forsigtig
Boringens diameter skal være mindst
76 mm (ca. 3").
Forsigtig
Det frarådes at lade pumpen køre med
afspærret afgangsledning i mere end
5 minutter. Når pumpens afgangsledning
afspærres, er der intet køleflow. Hermed
opstår der risiko for høje temperaturer i
motor og pumpe.
Medie-
temperatur
Boringens
diameter
Pumpens
diameter
Advarsel
Før arbejdet på pumpen påbegyndes, skal
det sikres, at strømforsyningen er afbrudt,
og at den ikke uforvarende kan genindkob-
les.
Pumpen skal forbindes til jord.
Pumpen skal tilsluttes en ekstern net-
spændingsafbryder med en brydeafstand
på minimum 3 mm i alle poler.
Hvis motorkablet bliver beskadiget, skal
det udskiftes af Grundfos, et autoriseret
Grundfos serviceværksted eller en tilsva-
rende uddannet person for at undgå, at der
opstår fare.
Forsigtig
Pumpen må ikke tilsluttes en kondensator
eller en anden type kontrolboks end
CU 300 eller CU 301.
Pumpen må ikke tilsluttes en ekstern fre-
kvensomformer.
