Français (FR)
129
5.2 Protection moteur
Le moteur possède un interrupteur thermique intégré
et ne nécessite donc aucune protection supplémen-
taire.
5.3 Raccordement du moteur
Le moteur comporte un dispositif de démarrage inté-
gré et peut, par conséquent, être relié directement à
la tension d’alimentation.

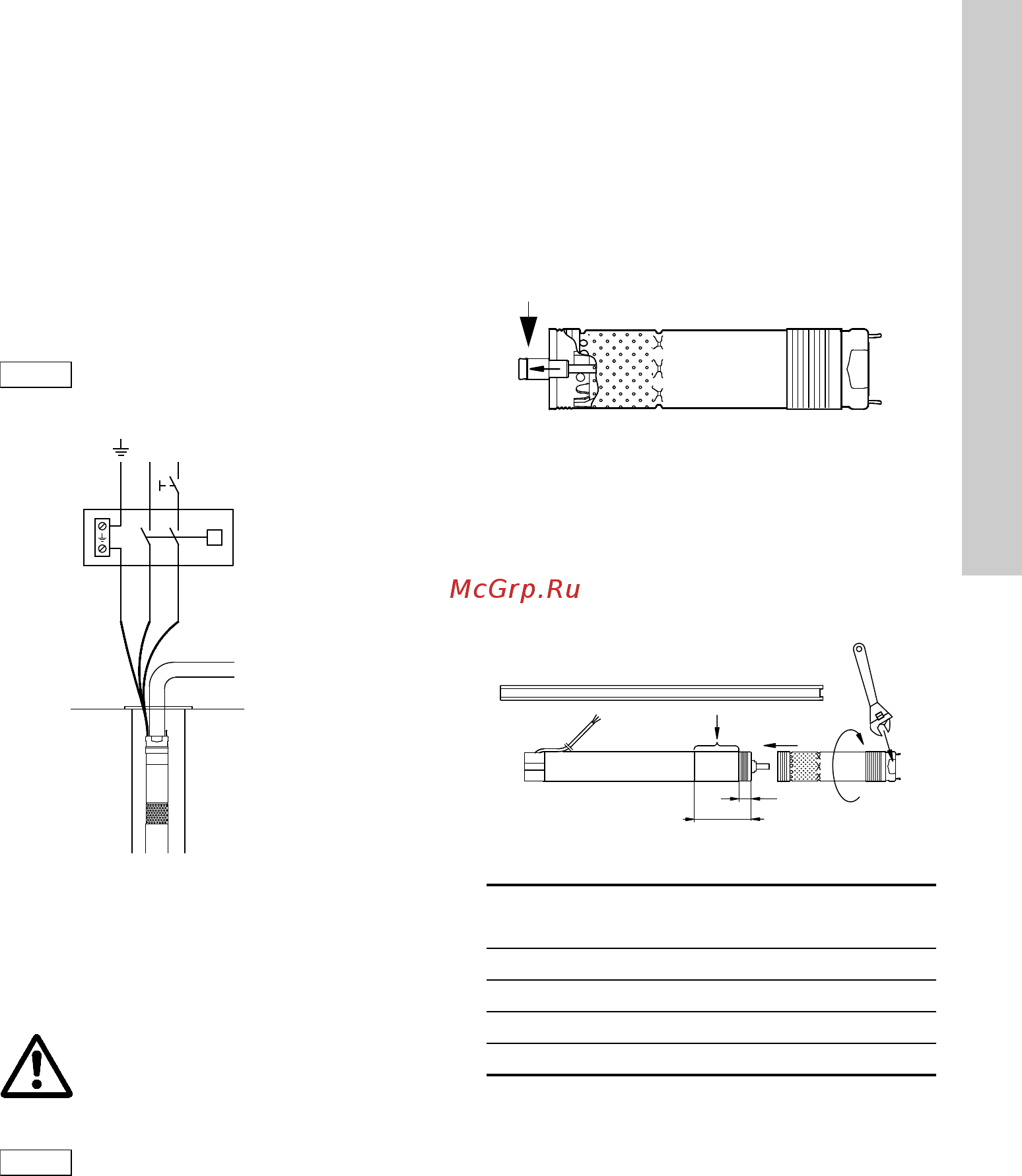

Généralement, un contacteur manométrique com-
mande la marche/l’arrêt de la pompe, voir fig. 4.
Fig. 4
6. Installation
6.1 Généralités
La plaque signalétique mobile livrée avec la pompe
doit être installée à proximité du lieu d’installation.
6.2 Assemblage du moteur et de
l’hydraulique
Assembler l’hydraulique et le moteur de la manière
suivante :
1. Placer le moteur à l’horizontale dans un étau et
serrer celui-ci, voir fig. 6.
2. Extraire l’arbre de pompe comme indiqué dans
fig. 5.
Fig. 5
3. Lubrifier le bout d’arbre du moteur avec la
graisse fournie.
4. Visser l’hydraulique sur le moteur (55 Nm).
Nota : L’arbre de la pompe doit correspondre
avec l’arbre moteur.
Il est possible d’utiliser une clé de serrage sur les
surfaces de serrage de l’hydraulique, voir fig. 6.
Fig. 6
Lorsque l’hydraulique et le moteur sont correctement
assemblés, il ne doit y avoir aucun interstice entre
l’hydraulique et le moteur.
Précaution
Le contacteur manométrique doit être
réglé pour le nombre d’ampéremètres
maximum de chaque pompe spécifique.
TM01 1480 4697
Avertissement
Avant toute intervention sur la pompe/le
moteur, s’assurer que l’alimentation élec-
trique a été coupée et qu’elle ne risque
pas d’être branchée accidentellement.
Précaution
Ne pas descendre ou relever la pompe par
le câble moteur.
NL
P
Contacteur
manométrique
TM02 8425 5203TM01 2854 3804
Moteur (P2)
[kW]
L
[mm]
0,70 120
1,15 102
1,68 66
1,85 66
L
156 mm
