Italiano (IT)
188
4.3 Raffreddamento/temperatura liquido
pompato

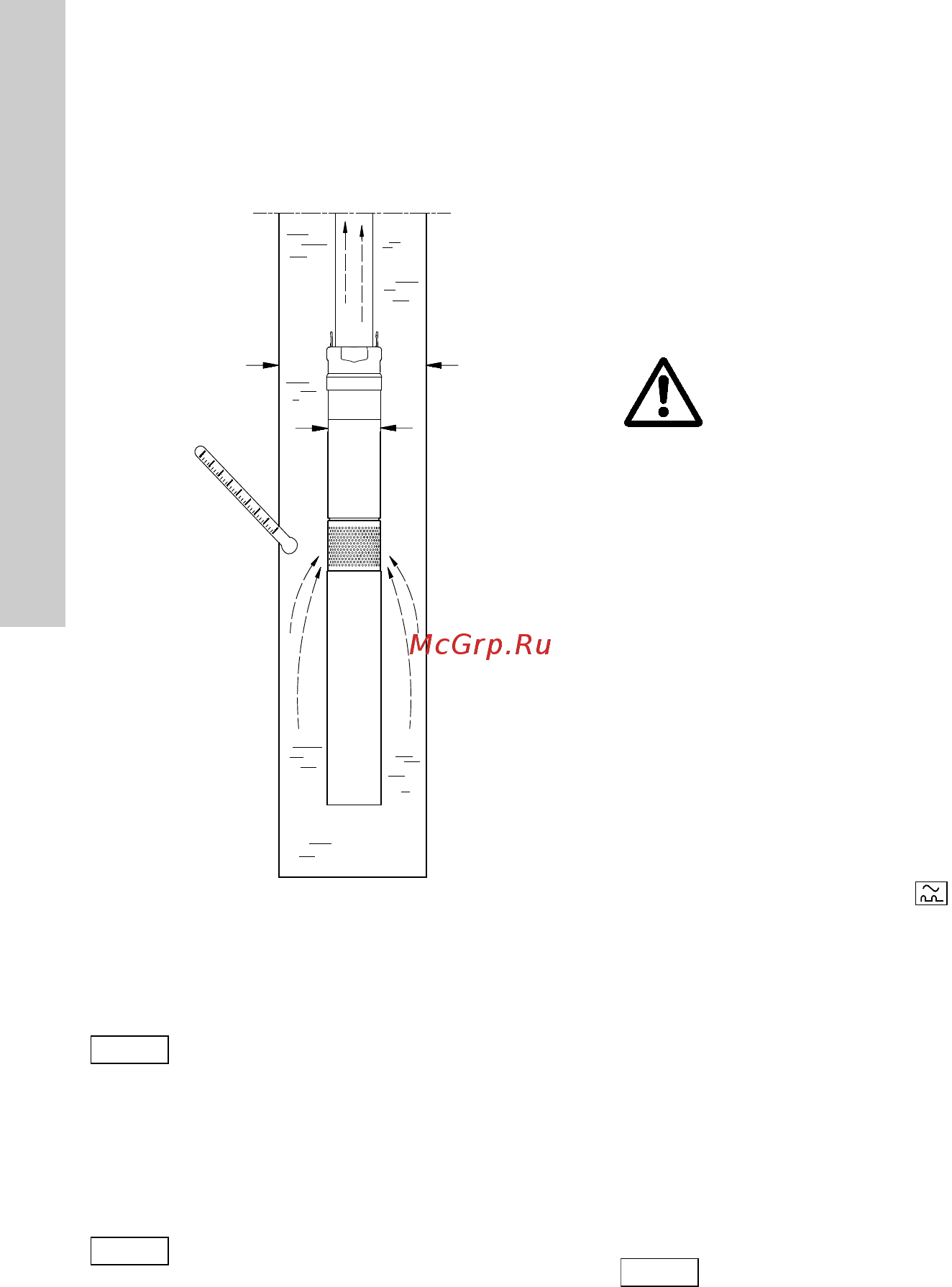

La figura 3 mostra una pompa SQ/SQE installata in
un pozzo. La pompa è in funzione.
Fig. 3
Per garantire il necessario raffreddamento del
motore, è importante mantenere la temperatura mas-
sima del liquido a 35 °C in tutte le condizioni.
Il motore deve sempre essere installato al di sopra
del filtro del pozzo. Se viene utilizzata una camicia di
raffreddamento, la pompa può essere installata libe-
ramente nel pozzo.
Se la reale temperatura del liquido pompato supera il
valore specificato o se le condizioni di funziona-
mento variano rispetto alle condizioni di funziona-
mento specificate, la pompa può arrestarsi.
In questo caso, si prega di contattare Grundfos.
5. Collegamenti elettrici
5.1 Caratteristiche generali
Il collegamento elettrico va eseguito da personale
qualificato e, conformemente alla normativa vigente.
Sulla targhetta del motore sono riportati la tensione,
la corrente nominale massima e il fattore di potenza
(PF).
La tensione di alimentazione dei motori sommersi
Grundfos, misurata ai morsetti motore durante il fun-
zionamento, deve essere del - 10 %/+ 6 % della ten-
sione nominale.
Se la pompa è alimentata da una rete elettrica dove
è presente un interruttore differenziale (ELCB) come
ulteriore protezione, tale interruttore deve intervenire
quando siano presenti correnti verso terra con com-
ponente continua (correnti DC pulsanti).
L’interruttore differenziale deve essere contrasse-
gnato con il simbolo seguente: .
Tensione di alimentazione:
1 x 200-240 V - 10 %/+ 6 %, 50/60 Hz, PE.
L’assorbimento di corrente può venire misurato solo
con strumenti in grado di effettuare letture di valori
RMS. In caso vengano utilizzati altri strumenti, il
valore rilevato differirà da quello effettivo.
Nelle pompe SQ/SQE, è tipico rilevare una disper-
sione di corrente di 2,5 mA a 230 V, 50 Hz.
La dispersione di corrente è proporzionale al voltag-
gio erogato.
TM01 0518 1297
Attenzione
Il diametro del pozzo deve essere di
almeno 76 mm (circa 3").
Attenzione
La pompa non deve funzionare a bocca
chiusa per più di 5 minuti. Senza circola-
zione di acqua c’e rischio di sovratempera-
tura del motore e della pompa.
Temperatura
del liquido
Diametro
del pozzo
Diametro
della
pompa
Avvertimento
Prima di operare sulla pompa, accertarsi di
avere tolto l’alimentazione elettrica e che
non possa essere accidentalmente ripristi-
nata.
Collegare a terra la pompa.
La pompa deve essere collegata ad un
interruttore di rete esterno con una
distanza minima fra i contatti di 3 mm su
tutti i poli.
Se il cavo motore è danneggiato, deve
essere sostituito da Grundfos o da un’offi-
cina di riparazione autorizzata.
Attenzione
Le pompe SQE e SQE-NE devono essere
collegate all’unità di controllo CU 300 o CU
301 e non devono mai essere alimentate
tramite avviatore dotato di condensatore o
altra scatola di controllo diversa dalla CU
300 o CU 301.
La pompa non deve mai essere collegata
ad un convertitore di frequenza esterno.
