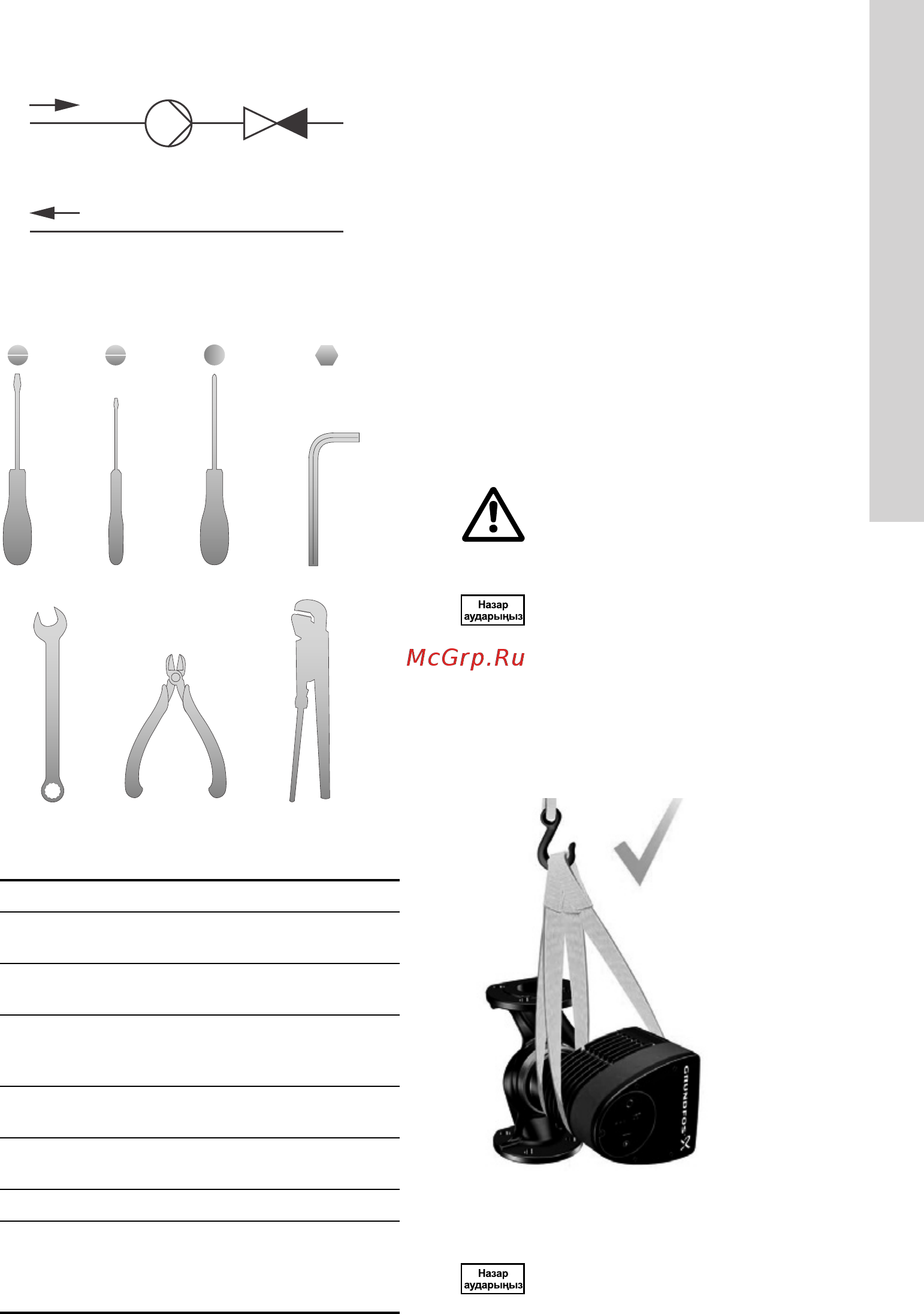

33
Қазақша (KZ)
TM05 3055 0912
5-сур. Кері клапан
Құралдар
TM05 6472 4712
02XT0.8 x 2.
10
.55.3 x 6.0
12
34
56 7
6-сур. Ұсынылатын құралдар
Айқ. Құрал Типтік өлшем
1
Тікоймакілтек
бұрағыш
1,2 x 8,0 мм
2
Тікоймакілтек
бұрағыш
0,6 x 3,5 мм
3
Жұлдызтəрізді
қалыптағы бізгекті
бұрауыш
TX20
4
Бүйірлік алтықырлы
кілт
5,0 мм
5
Ашық жұтқыншақты
сомын кілті
DN көлеміне
байланысты
6 Бүйіркескіш
7 Құбыр кілті
Муфталы
сорғылар
үшін ғана
қолданылады
* Атаулы құралдар жеткізілім кешеніне кірмейді.
5. Орау жəне жылжыту
5.1 Орау
Құрылғыны алу барысында тасымалдау
кезінде алынған ақаулардың болуына орау
мен құрылғының өзін тексеріңіз. Орауды
тастар алдында оның ішінде құжат немесе
ұсақ бөлшектер қалып қоймағандығын мұқият
тексеріңіз. Егер алынған құрылғы сіздің
тапсырысыңызға сəйкес келмесе, жабдықты
жеткізушіге жүгініңіз. Егер құрылғы тасымалдау
барысында ақауланған болса, тасымалдау
компаниясымен байланысыңыз немесе жабдықты
жеткізушіге хабарлаңыз. Жеткізуші мүмкін
ақауларды мұқият қарау құқығының мүмкіндігін
өзіне қалдырады.
5.2 Жылжыту
Ескертпе
Қолмен жүзеге асырылатын
көтеру жəне тиеу-түсіру
жұмыстарына қатысты
жергілікті нормалары мен
ережелеріне шектеу қажет
болады.
Құрылғыны тұтыну кабелінен
көтеруге рұқсат етілмейді.
Сорғыны үнемі тікелей басқы бөлігінен немесе
салқындатқыш пластинасынан көтеру керек.
7-сур. қар.
Үлкен сорғылар жағдайында көтеру жабдықтарын
қолдану талап етіледі. Белдікті 7-суретте
көрсетілгендей етіп көтеру үшін қолданыңыз.
TM05 5819 4112
7-сур. Сорғыны арқандаудың дұрыс тəсілдері
Сорғының басқы блогын басқару
блогынан көтермеңіз (сорғының
қызыл бөлігі). 8-сур. қар.
