50
Қазақша (KZ)
17. Жарақтар
17.1 Жүйені желдету мен салқындату
жүйесіне арналған оқшаулау
жиынтығы
Ауаны желдету мен салқындату жүйесіне арналған
дара сорғыларды жылуоқшаулау қаптамаларымен
қосымша жабдықтауға болады.
Жиынтық жинау герметикалығын қамтамасыз
ететін полиуретан (PUR) мен өзі жабысатын
таспадан дайындалған екі қаптамадан тұрады.
Ауаны желдету мен салқындату
жүйелерінде орнатылатын
сорғыларға арналған
қаптамалар өлшемдері жылыту
жүйелерінде орнатылатын
сорғылар үшін, қаптамалар
өлшемдерінен ерекшеленеді.
Сорғы типі
Бұйым
нөмірі
MAGNA1 25-40/60/80/100/120 (N)
98538852
MAGNA1 32-40/60/80/100 (N)
98538853
MAGNA1 32-40/60/80/100 F (N)
98538854
MAGNA1 32-120 F (N)
98164595
MAGNA1 40-40/60 F (N)
98538855
MAGNA1 40-80/100 F (N)
98164597
MAGNA1 40-120/150/180 F (N)
98164598
MAGNA1 50-40/60/80 F (N)
98164599
MAGNA1 50-100/120/150/180 F (N)
98164600
MAGNA1 65-40/60/80/100/120/150 F (N)
98538839
MAGNA1 80-40/60/80/100/120 F
98538851
MAGNA1 100-40/60/80/100/120 F
98164611
17.2 Бітеу ернемектер
Бітеу ернемек қосарланған сорғылардың бірінің
басқа сорғының үздіксіз жұмысын қамтамасыз ету
үшін, шешіліп алынғанда, саңылау тығыны үшін
қолданылады.
TM05 5525 3812

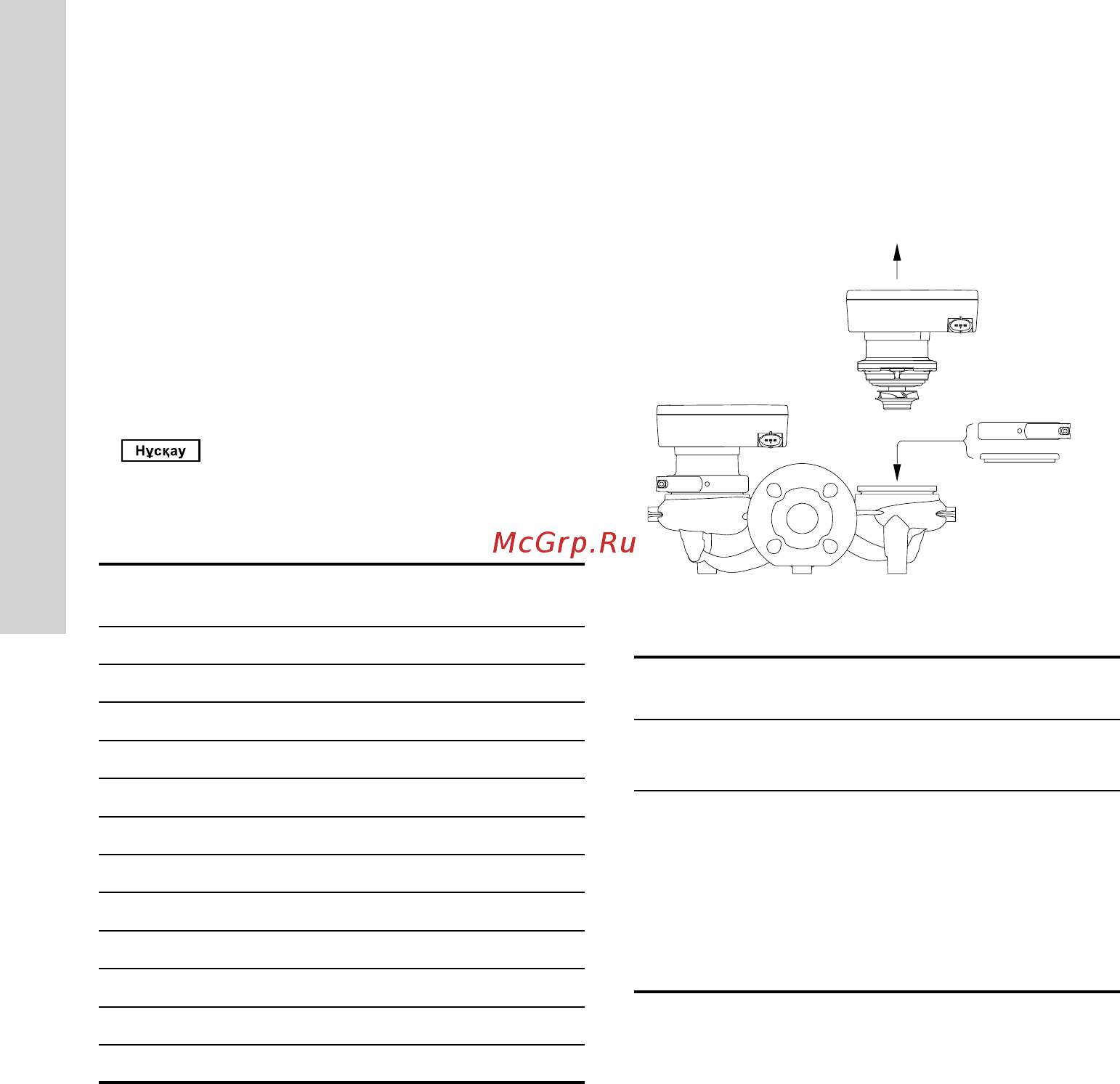

27-сур. Бітеу ернемек күйі
Сорғы типі
Бұйым
нөмірі
MAGNA1 D 32-40/60/80/100 (F)
MAGNA1 D 40-40/60 F
98159373
MAGNA1 D 32-120 F
MAGNA1 D 40-/80/100/120/150/180 F
MAGNA1 D 50-40/60/80/100/120/150/180 F
MAGNA1 D 65-40/60/80/100/120/150 F
MAGNA1 D 80-40/60/80/100/120 F
MAGNA1 D 100-40/60/80/100/120 F
98159372
17.3 Жауапты ернемектер
Жауапты ернемектер жиынтығы екі ернемектен,
екі төсемнен, сонымен қатар кез-келген құбыр
жетектерінде орнатуға мүмкіндік беретін
бұрандалар мен сомындардан тұрады. Бұйымның
дұрыс өлшемі мен нөмірін анықтау үшін, MAGNA1
каталогы, Керек-жарақтар тарауын қар.
