Grundfos MAGNA1 D 32-80 180 97924369 [53/60] Приложения

TM05 5200 3412

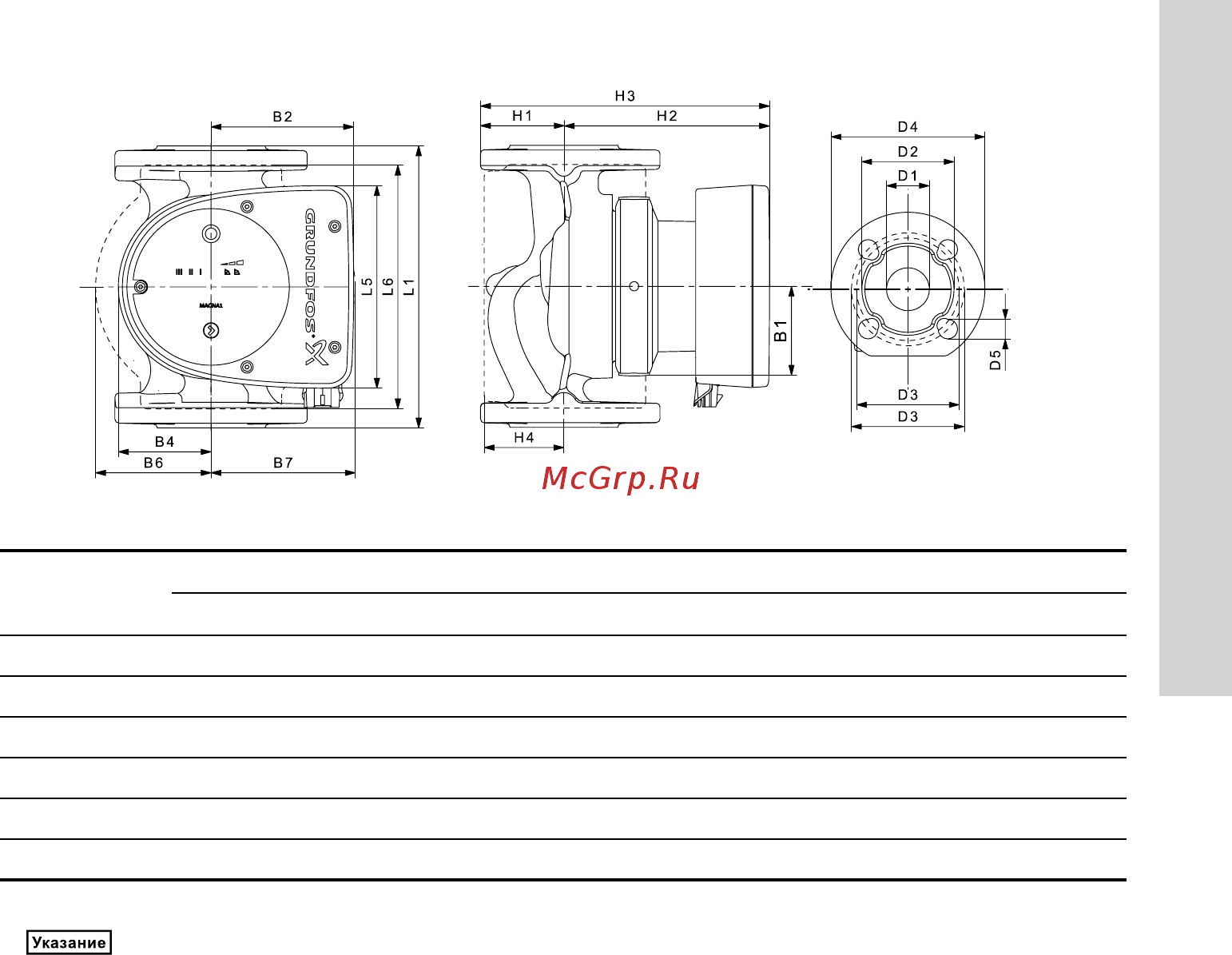

Рис. 31 Габаритные размеры, одинарные насосы,фланцевая версия со штекером

Тип насоса

Габаритные размеры (мм)

L1 L5 L6 B1 B2 B4 B6 B7 H1 H2 H3 H4 D1 D2 D3 D4 D5

MAGNA1 32-40 F (N) 220 158 220 58 111 69 100 110 65 142 207 82 32 76 90/100 140 14/19

MAGNA1 32-60 F (N) 220 158 220 58 111 69 100 110 65 142 207 82 32 76 90/100 140 14/19

MAGNA1 32-80 F (N) 220 158 220 58 111 69 100 110 65 142 207 82 32 76 90/100 140 14/19

MAGNA1 32-100 F (N) 220 158 220 58 111 69 100 110 65 142 207 82 32 76 90/100 140 14/19

MAGNA1 40-40 F (N) 220 158 220 58 111 69 100 105 65 156 221 83 40 84

100/110

150 14/19

MAGNA1 40-60 F (N) 220 158 220 58 111 69 100 105 65 156 221 83 40 84

100/110

150 14/19

М3: Резьба Rp 1/4 для отверстий воздухоотводчика доступны для всех моделей.
