45
Қазақша (KZ)
11.3 Баптаулардың қысқаша сипаттамасы
TM05 2777 0512
III
II
I
H
PP3
CP3
CP2
PP1
CP1
PP2
Q

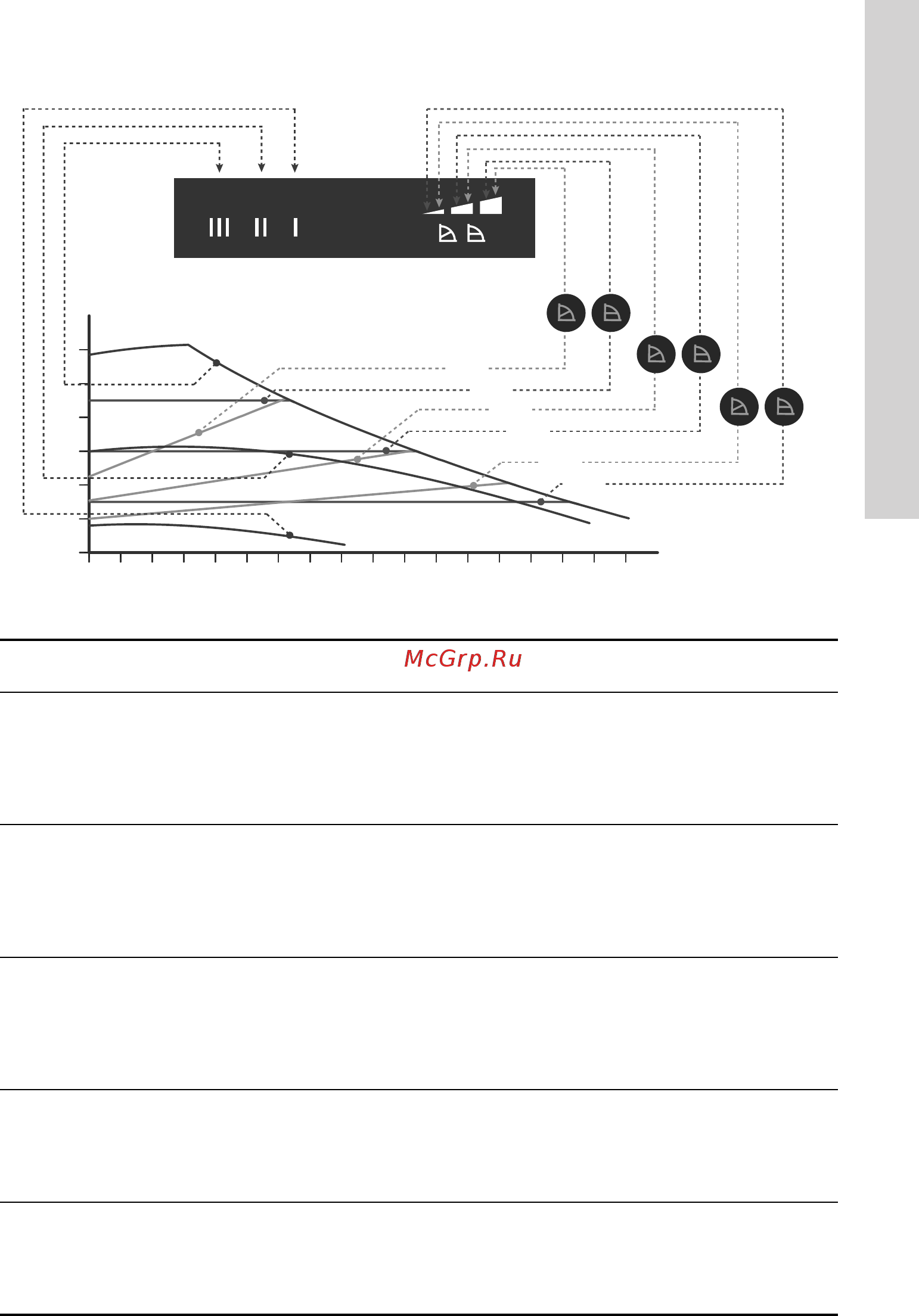

22-сур. Жұмыс сипаттамаларына байланысты сорғы жұмысының режимі
Баптау Сорғы сипаттамасының
қисығы
Функционалды тағайындалымы
PP1
Қысымның мейлінше аз
мəнімен пропорционалды
реттеу қисығы
Сорғының жұмыс нүктесі жылу жүктемесіне байланысты
қысымның мейлінше төмен мəнімен пропорционалды
реттеу қисығы бойынша жоғары немесе төмен
араласады. 22-сур. Қысым, (күш, қысым) жылу
жүктемесінің төмендеуі барысында төмендейді жəне
жылу жүктемесінің артуында жоғарылайды.
PP2
Қысымның орташа мəнімен
пропорционалды реттеу
қисығы
Сорғының жұмыс нүктесі жылу жүктемесіне байланысты
қысымның мейлінше төмен мəнімен пропорционалды
реттеу қисығы бойынша жоғары немесе төмен
араласады. 22-сур. Қысым, (күш, қысым) жылу
жүктемесінің төмендеуі барысында төмендейді жəне
жылу жүктемесінің артуында жоғарылайды.
PP3
Қысымның мейлінше жоғары
мəнімен пропорционалды
реттеу қисығы
Сорғының жұмыс нүктесі жылу жүктемесіне байланысты
қысымның мейлінше төмен мəнімен пропорционалды
реттеу қисығы бойынша жоғары немесе төмен
араласады. 22-сур. Қысым, (күш, қысым) жылу
жүктемесінің төмендеуі барысында төмендейді жəне
жылу жүктемесінің артуында жоғарылайды.
CP1
Қысымның мейлінше төмен
тұрақты мəнімен реттеу қисығы
Сорғының жұмыс нүктесі жүйедегі жылу жүктемесіне
байланысты мейлінше төмен тұрақты қысым мəнін реттеу
қисығы бойынша алыстайтын немесе жақындайтын
болады. 22-сур. қар. Қысым (күш, қысым) жылу
жүктемесіне байланысты тұрақты болып қала береді.
CP2
Қысымның орташа тұрақты
мəнімен реттеу қисығы
Сорғының жұмыс нүктесі жүйедегі жылу жүктемесіне
байланысты орташа тұрақты қысым мəнін реттеу қисығы
бойынша алыстайтын немесе жақындайтын болады.
22-сур. қар. Қысым (күш, қысым) жылу жүктемесіне
байланысты тұрақты болып қала береді.
