55
TM05 4960 3012

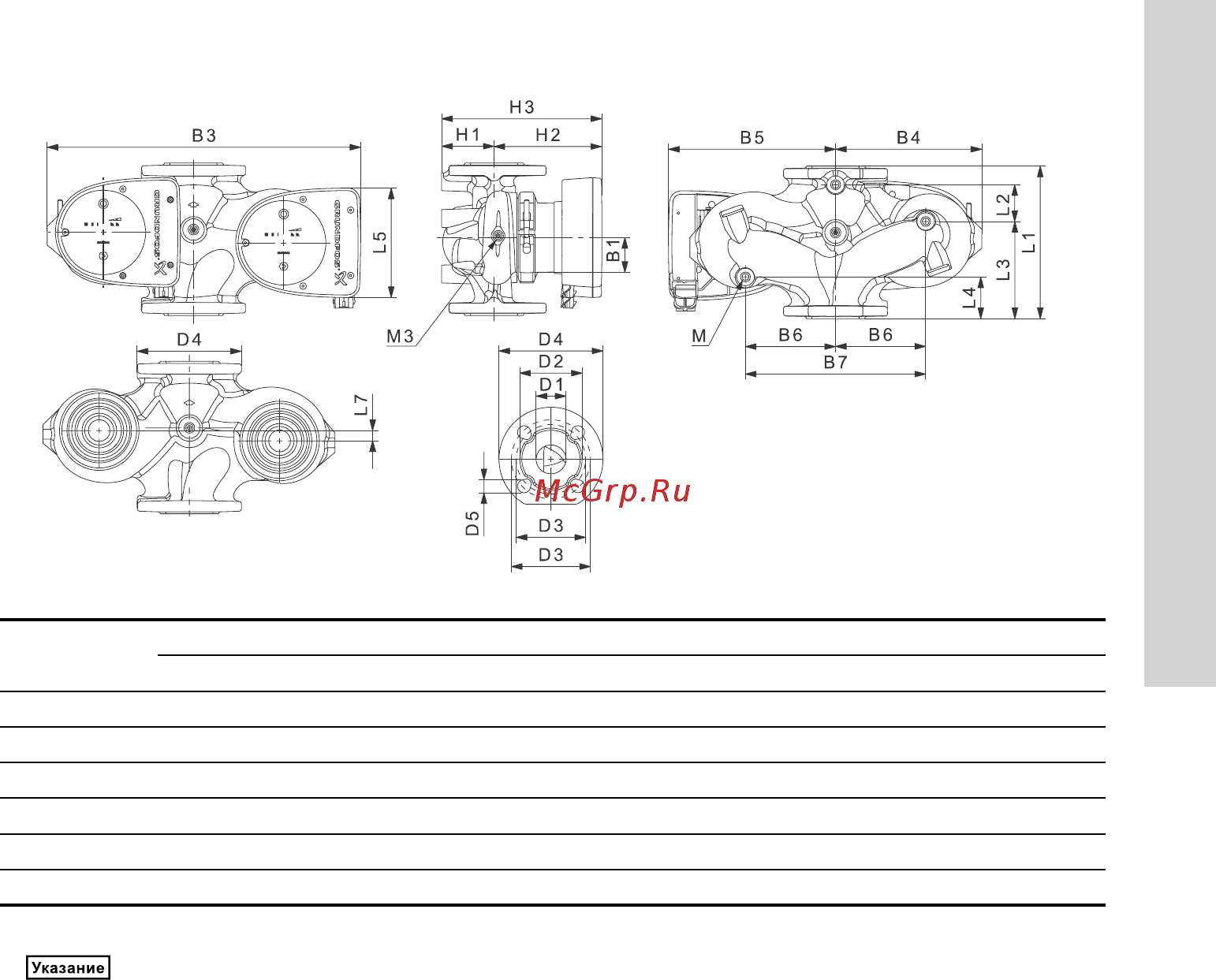

Рис. 33 Габаритные размеры, сдвоенные насосы, фланцевая версия со штекером
Тип насоса
Габаритные размеры (мм)
L1 l2 L3 L4 L5 L7 B1 B3 B4 B5 B6 B7 H1 H2 H3 D1 D2 D3 D4 D5 M
MAGNA1 D 32-40 F
220 73 120 85 158 35 58 400 179 221 130
260
69 142 211 32 76 90/100 140 14/19 12
MAGNA1 D 32-60 F
220 73 120 85 158 35 58 400 179 221 130
260
69 142 2 11 32 76 90/100 140 14/19 12
MAGNA1 D 32-80 F
220 73 120 85 158 35 58 400 179 221 130
260
69 142 2 11 32 76 90/100 140 14/19 12
MAGNA1 D 40-40 F
220 53 140 60 158 15 58 452 211 241 130
260
76 156 232 40 84
100/110
150 14/19 12
MAGNA1 D 40-60 F
220 53 140 60 158 15 58 452 211 241 130
260
76 156 232 40 84
100/110
150 14/19 12
MAGNA1 D 40-80 F
220 53 140 60 204 15 85 502 210 294 130
260
76 303 379 40 84
100/110
150 14/19 12
M3: Резьба Rp 1/4 для отверстий воздухоотводчика доступна для всех моделей.
