ALPINE PDR-M65/PDR-F50 68-25285Z57-A (DE/IT/SE/RU)
8 RU
НАС
ПЕР
ПРИМЕЧ
• Для на
отключ
отверт
перпен
PDR-
PDR-
Инфр
моде
Инфр
отсеч
сигна
Это тр
–Дл
ма
ул
–Дл
дл
зв
–Дл
фа
от
КОНТРОЛЬНЫЙ СПИСОК
ПОДКЛЮЧЕНИЯ
Чтобы убедиться в правильности
подключений главного блока, проверьте
следующее. (Рис. 10)
Провод дистанционного включения
a. На главном блоке нет вывода для
дистанционного включения или провода
питания антенны.
b. Провод питания антенны главного блока
активируется только при включенном радио
(выключается в режиме использования кассет
или CD-дисков).
c. Провод питания антенны главного блока
является выходом логического уровня (+) 5 В,
отрицательным триггером (тип заземления)
или не может поддерживать (+) 12 В при
соединении с другим оборудованием, кроме
питания антенны автомобиля.
Если вы обнаружите хотя бы одно из
указанных выше условий, провод
дистанционного включения усилителя
PDR-M65/PDR-F50 необходимо подсоединить
к переключаемому источнику питания
(стартеру) в автомобиле. Обязательно
используйте предохранитель 3 А как можно
ближе к этому отводу стартера. При таком
способе подключения усилитель PDR-M65/
PDR-F50 будет включаться и оставаться
включенным, пока включен переключатель
стартера.
Если вас это не устраивает, на проводе
включения PDR-M65/PDR-F50, кроме
упомянутого выше предохранителя 3 А,
можно установить однополюсный
переключатель SPST. В последствии этот
переключатель будет использоваться для
включения (и выключения) устройства
PDR-M65/PDR-F50. Поэтому данный
переключатель следует устанавливать таким
образом, чтобы он был доступен водителю.
Обязательно выключайте этот
переключатель, когда автомобиль заглушен. В
противном случае усилитель будет оставаться
включенным и разряжать аккумулятор.

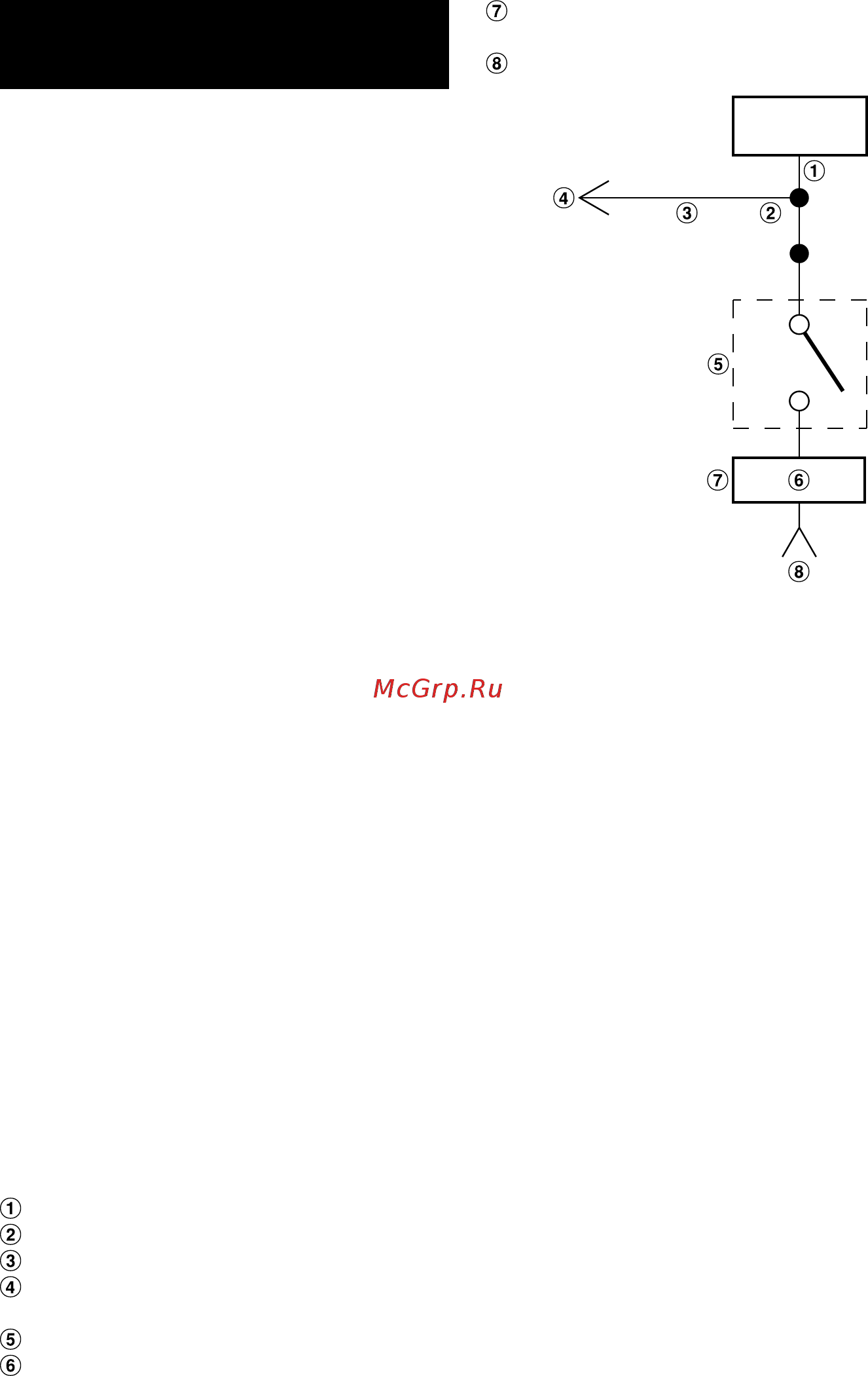

Синий/белый
Питание антенны
Провод удаленного включения
Ведет к проводам дистанционного включения
других компонентов Alpine
Переключатель SPST (опциональный)
Предохранитель (3 А)
Как можно ближе к отводу стартера
автомобиля
Источник зажигания
PDR-M65
PDR-F50
Рис. 10
