ALPINE PDR-M65/PDR-F50 68-25285Z57-A (DE/IT/SE/RU)
DE
IT
SE
RU
9 RU

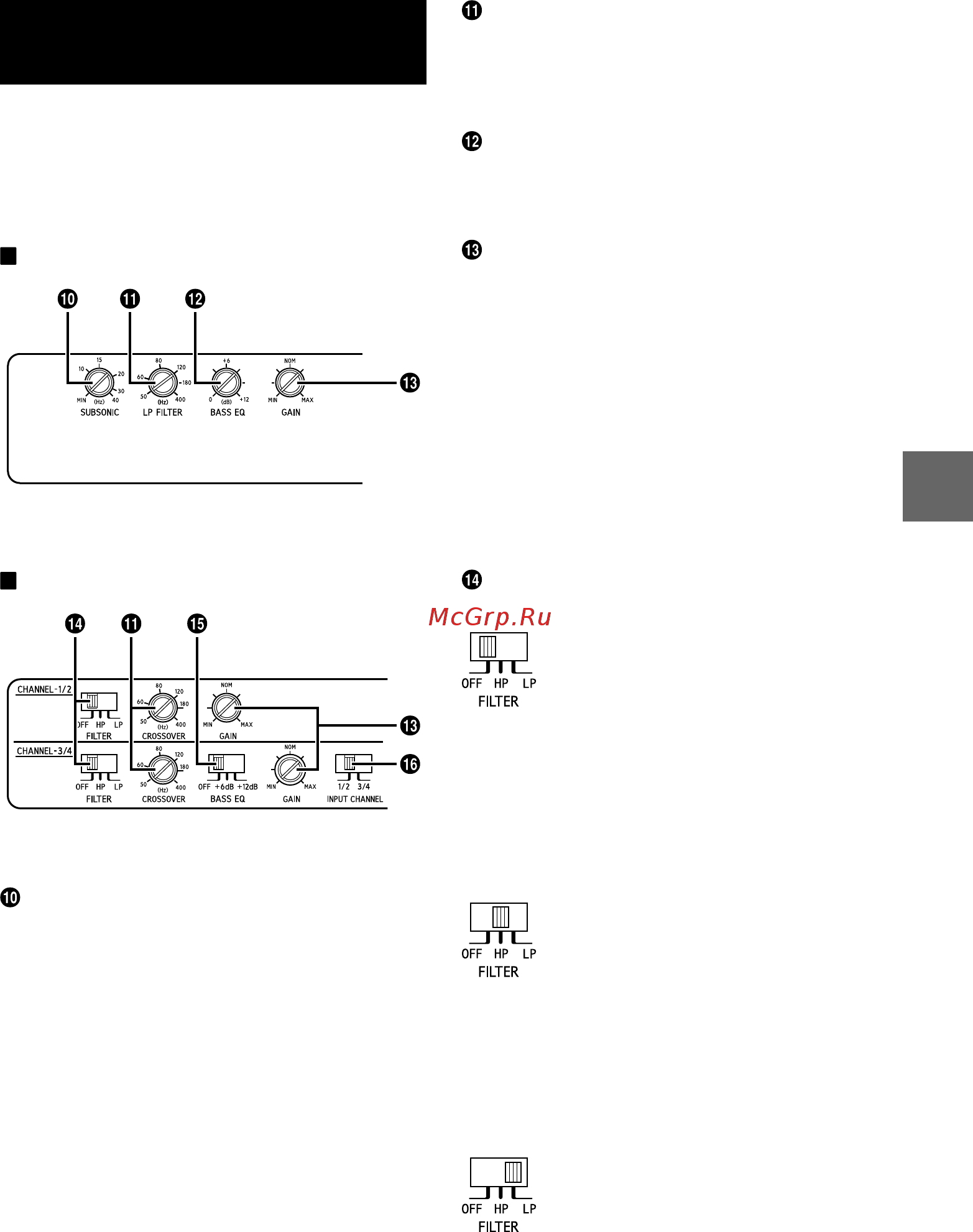

НАСТРОЙКА
ПЕРЕКЛЮЧАТЕЛЕЙ
ПРИМЕЧАНИЕ:
• Для настройки каждого из переключателей
отключите питание и вставьте маленькую
отвертку или другой подобный инструмент
перпендикулярно в переключатель.
PDR-M65
Рис. 11
PDR-F50
Рис. 12
Инфразвуковой фильтр (только для
моделей PDR-M65)
Инфразвуковой фильтр предназначен для
отсечения ультранизких частот входного
сигнала до его усиления.
Это требуется по нескольким причинам:
– Для защиты динамиков, которые слишком
малы или не в состоянии воспроизвести
ультранизкие частоты.
– Для экономии питания, которое требуется
для воспроизведения неслышимых
звуков.
– Для защиты сабвуферов с
фазоинверторами от чрезмерного
отклонения ниже частотной настройки.
Регулятор частоты разделения (PDR-M65:
LP FILTER)
Используйте этот элемент управления для
настройки частоты разделения в диапазоне
от 50 до 400 Гц.
Регулятор коррекции низких частот
(только для моделей PDR-M65)
Настройка воспроизведения низких частот
путем усиления до +12 дБ при частоте 50 Гц.
Регулятор усиления входного сигнала
Установите регулятор усиления входного
сигнала на устройстве PDR-M65/PDR-F50 в
минимальное положение. Используя в
качестве источника CD с динамичной
музыкой, увеличивайте громкость на главном
блоке до появления искажений в звуке. Затем
уменьшите громкость на 1 деление (или до
исчезновения искажений). Теперь снова
увеличивайте коэффициент усиления, пока не
появятся искажения в звуке из динамиков.
Для оптимальной настройки усиления
немного снизьте коэффициент усиления,
чтобы искажения звука исчезли.
Переключатель режима разделительного
фильтра (только для модели PDR-F50)
a) Установите в положение “OFF”,
если усилитель будет
использоваться для
широкополосных динамиков или
если будет использоваться
внешний электронный
разделительный фильтр.
Широкополосный звук будет
выводиться на динамики без
ослабления высоких или низких
частот.
b) Установите в положение “HP”,
если усилитель используется для
системы высокочастотных или
среднечастотных динамиков.
Частоты ниже точки разделения
будут ослабляться до 12 дБ/окт.
ПРИМЕЧАНИЕ:
• В этом случае максимальный
уровень усиления низких частот
снижается.
c) Установите в положение “LP”, если
усилитель будет использоваться
для сабвуфера. Частоты выше
точки разделения будут
ослабляться до 12 дБ/окт.
Рис. 10
