Переключатель коррекции нижних частот
(CH-3/4) (только для модели PDR-F50)
Установите в положение “+6 dB” или “+12 dB”
при использовании с сабвуфером.
Средняя частота: 50 Гц.

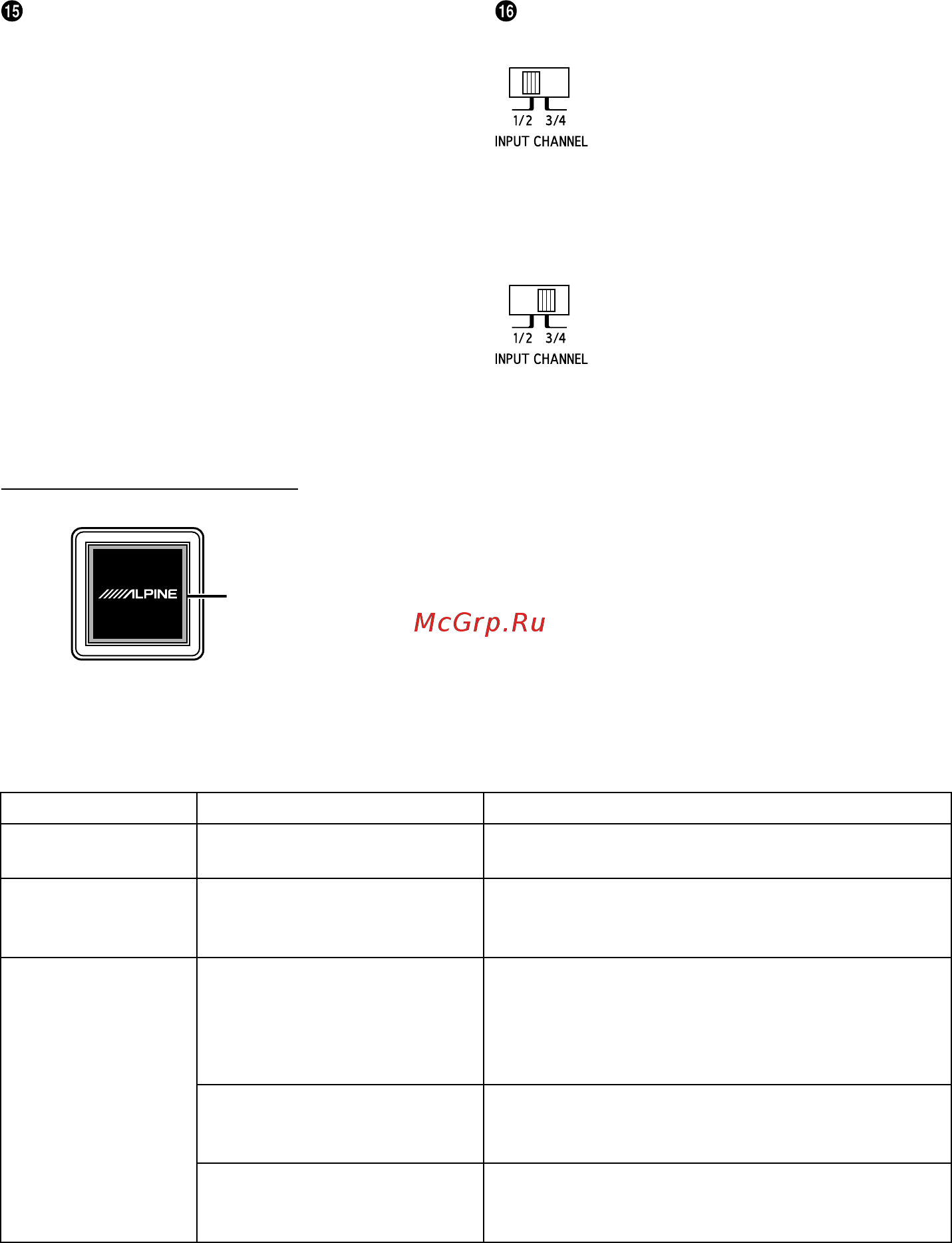

Переключатель входного канала (только
PDR-F50)
a) Этот переключатель позволяет
устанавливать 2-канальный или
4-канальный режимы входа. При
установке значения “1/2” сигнал
будет воспроизводиться с CH-1/2
и отправляться на CH-3/4, что
позволяет устранить потребность
в Y-адаптерах.
b) Если этот переключатель
установлен в положение “3/4”, то
оба входа (CH-1/2 и CH-3/4) будут
независимыми.
Для этого режима необходим
4-канальный источник.
Об индикаторе питания
Индикатор питания
Рис. 13
Загорается, если включено питание.
Гаснет, если питание выключено.
Цвет индикатора Состояние Решение
Синий Схема усилителя работает
нормально.
Красный (мигает) Высокая рабочая
температура.
Снизьте температуру в салоне автомобиля до
нормального уровня.
Индикатор изменит цвет на синий.
Красный Схема усилителя
неисправна.
Произошло короткое
замыкание, или слишком
высокий питающий ток.
Выключите питание и устраните причину.
Затем включите устройство и убедитесь, что
индикатор изменил цвет на синий.
Если он остается красным, выключите
устройство и обратитесь к своему дилеру.
Слишком высокая рабочая
температура.
Снизьте температуру в салоне автомобиля до
нормального уровня.
Индикатор изменит цвет на синий.
Слишком высокое
напряжение источника
питания.
Используйте источник питания с надлежащим
напряжением.
Индикатор изменит цвет на синий.
