ALPINE PDR-M65/PDR-F50 68-25285Z57-A (DE/IT/SE/RU)
DE
IT
SE
RU
3 RU

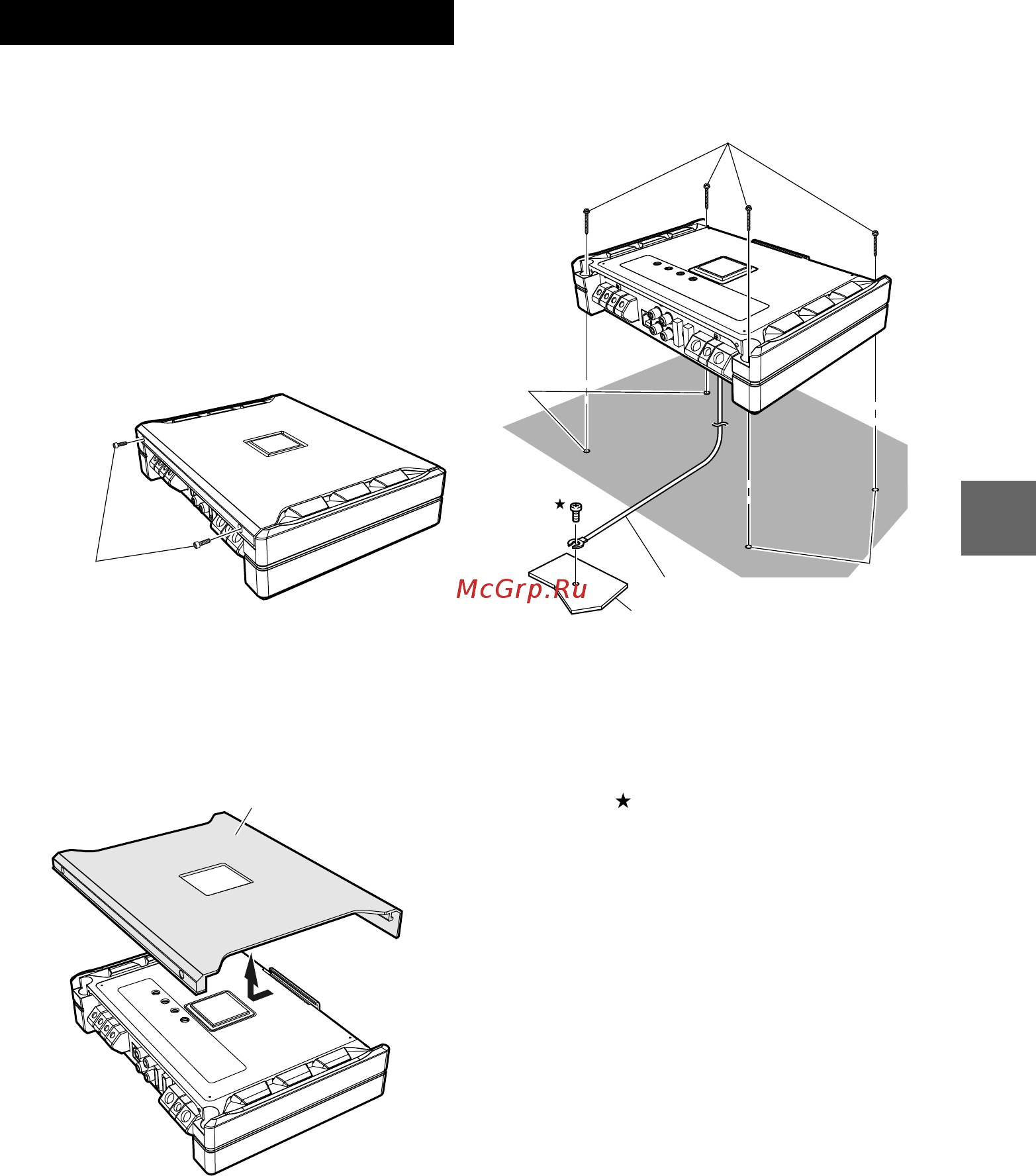

УСТАНОВКА
В связи с высокой выходной мощностью
усилителя PDR-M65/PDR-F50 при его работе
выделяется значительное количество тепла.
Поэтому усилитель следует устанавливать в
месте со свободной циркуляцией воздуха,
например в багажнике. О других местах
установки вы можете узнать у авторизованного
дилера Alpine.
1. Выверните винты с шестигранными
головками с помощью прилагаемого
шестигранного торцового ключа (малый).
(Рис. 1)
Винты с шестигранными
головками
Рис. 1
2. Сдвиньте верхнюю крышку и поднимите ее,
чтобы снять. (Рис. 2)
• Соблюдайте осторожность, чтобы не
повредить область индикатора.
Верхняя крышка
Рис. 2
3. Используя усилитель как макет, пометьте
места расположения четырех винтов.
4. Проверьте, нет ли с противоположной
стороны поверхности каких-либо объектов,
которые можно повредить при сверлении.
5. Просверлите отверстия для винтов.
6. Расположите усилитель PDR-M65/PDR-F50 над
отверстиями для винтов и закрепите его с
помощью четырех самонарезных винтов.
(Рис. 3)
Самонарезные винты (M4 × 20)
Отверстия
Отверстия
Корпус
Вывод заземления
Рис. 3
ПРИМЕЧАНИЕ:
• Чтобы надежно подключить провод
заземления, используйте уже закрученный
винт на металлической части автомобиля
(помечено ( )) или чистый участок оголенного
металла на шасси автомобиля. Убедиться в
правильном заземлении можно, проверив
целостность подключения к клемме (–)
аккумулятора. Подключите все оборудование к
одной и той же точке заземления, стараясь
сделать провод максимально коротким. Эти
действия позволят избежать появления шумов.
