ALPINE PDR-M65/PDR-F50 68-25285Z57-A (DE/IT/SE/RU)
DE
IT
SE
RU
13 RU

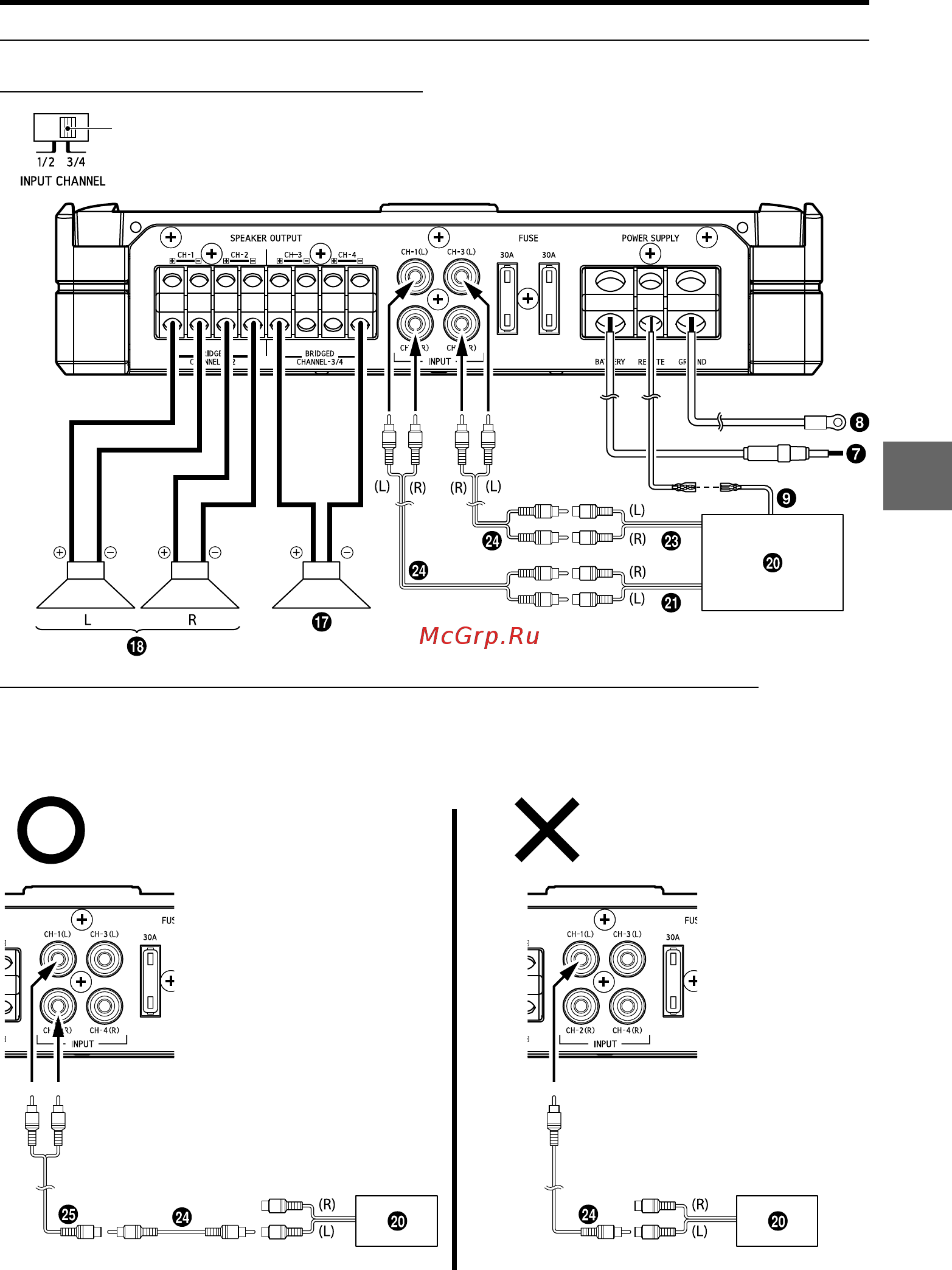

МОСТОВЫЕ СОЕДИНЕНИЯ
Система из 2 динамиков и сабвуфера
Переключатель входного канала: 3/4
Рис. 18
Важные замечания по поводу мостового подключения усилителяe
ПРИМЕЧАНИЕ:
• Может иметь место низкий уровень выходного сигнала, если подключен всего один входной канал.
Y-адаптер не требуется, если выход двухпроводной моно- или стереолинии используется для обоих
входов усилителя, подключенного путем мостового соединения.
Правильное подключение
(Один сигнал) (Один сигнал)
Неверное подключение
Рис. 19
Рис. 16
Рис. 17
