15

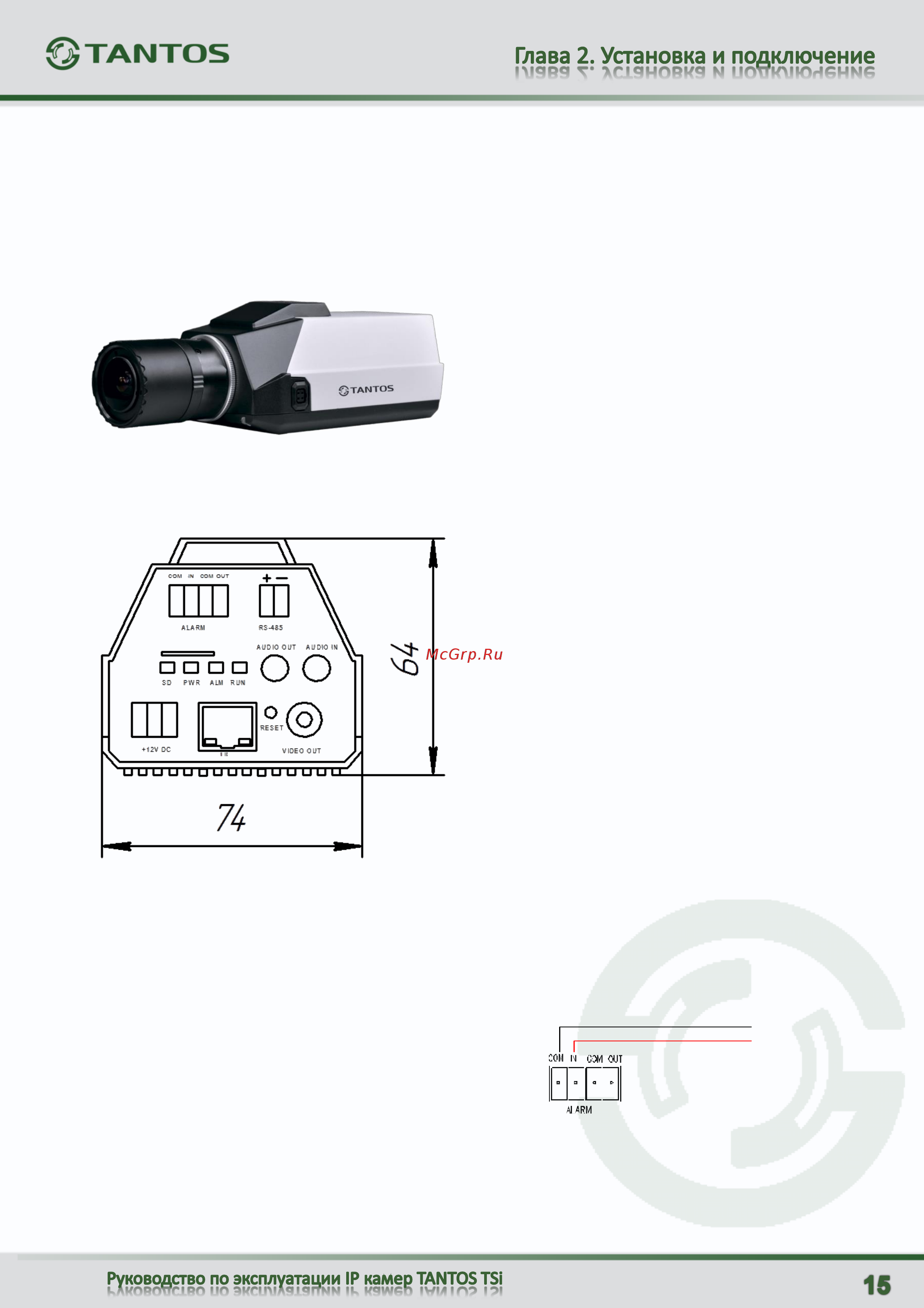

2.2 Внешний вид камер
2.2.1 Внешний вид камер TSi-B221, TSi-B231, TSi-B831, TSi-B451
На передней стенке камеры расположено кольцо крепления объектива, которое
предназначено для крепления объектива типа CS.
На верхней и нижней стенках камеры
расположены отверстия для крепления
кронштейна. На боковой стенке камеры
расположен разъем для подключения
объектива с автодиафрагмой. К этому
разъему подключаются объективы с
приводом Direct Drive.
На задней стенке камеры расположено множество разъемов, описание которых приведено
ниже.
+12V DC (Разъем питания): разъем для
подключения источника питания с
постоянного напряжения 12 Вольт.
NIC (Сетевой разъем): разъем подключения к
сети при помощи с помощью штекера RJ-45.
SD (SD карта памяти): разъем
предназначен для установки карты памяти.
Audio Out (Аудио выход): разъем 3.5 мм
предназначен для наушников или звуковых
колонок. Служит для воспроизведения звука .
Audio In (Аудио вход): разъем 3.5 мм
предназначен для подключения микрофона (или другого источника аудио сигнала)
Reset (Сброс настроек): кнопка предназначена для сброса настроек устройства в заводские
установки. Для сброса параметров необходимо при включенном устройстве нажать кнопку
«Reset» и удерживать кнопку нажатой 5-10 секунд.
Video Out (Видео выход): аналоговый видео выход BNC,
предназначен для подключения аналогового монитора
при настройке объектива.
RS-485 : разъем для подключения интерфейса RS-485
Входы/выходы тревоги – тревожные входы и выход. Контакты «COM» вход «-», «IN» - вход
«+», «COM» выход «-» «OUT» - выход «+». Контакты COM» вход «-», «IN» - вход «+»
（-）GND
（+）DC5-12V
