16
предназначены для подключения внешних датчиков и управляются подачей напряжения
+5…+12В.

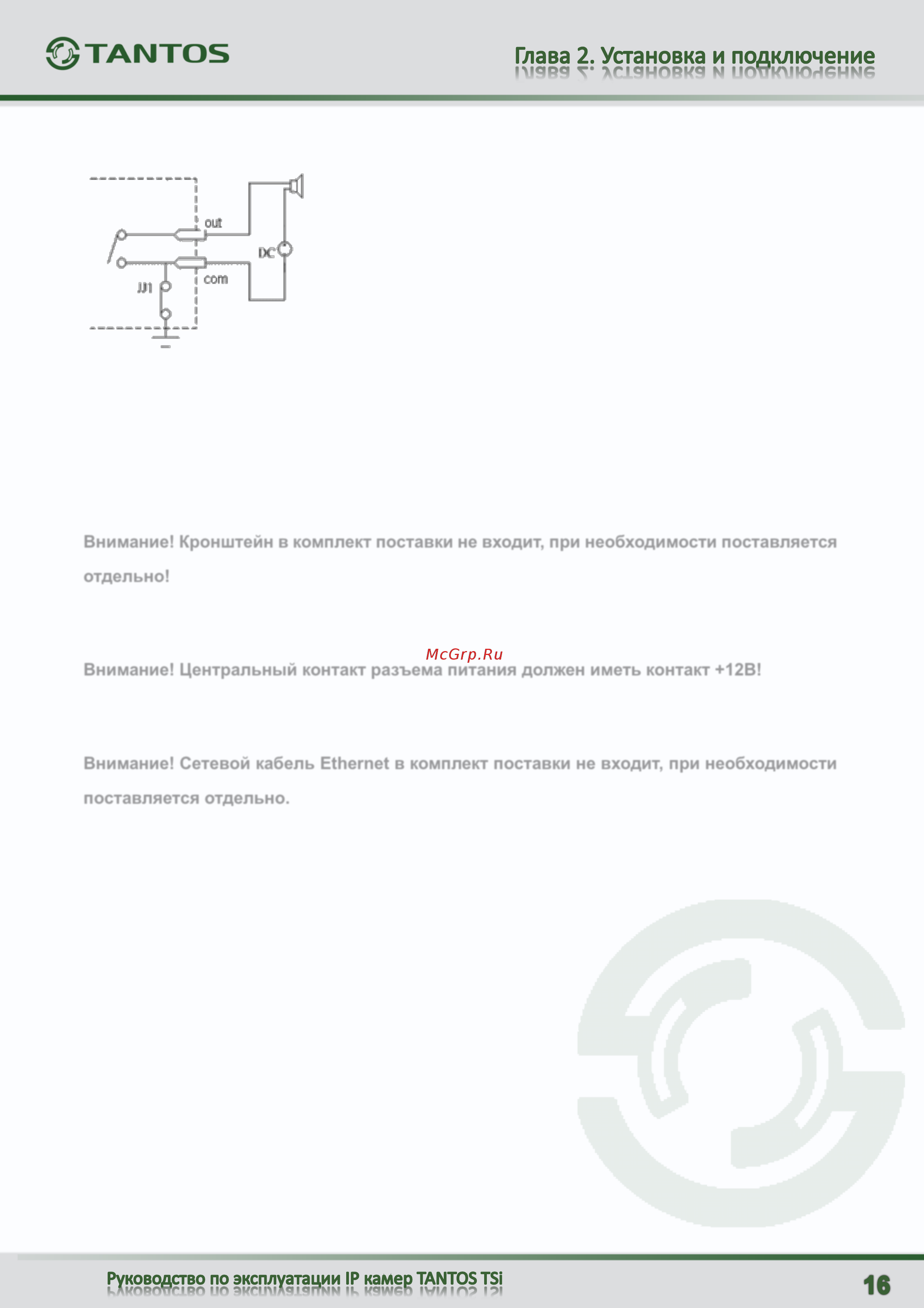

Контакты «COM» выход «-» «OUT» - выход «+». являются
логическим выходом и предназначены для подключения
внешнего устройства тревоги. Работают по принципу реле и
срабатываю при возникновении какого либо события (детекция
движения, сигнал тревоги от внешнего входа и т.д.).
Индикатор SD показывает, что идет запись на SD карту, PWR –
индикатор питания, ALM – индикатор тревоги, RUN – индикатор
работы интерфейса RS-485.
2.2.2 Подключение камер TSi-B221, TSi-B231, TSi-B831, TSi-B451
Прикрутите к камере объектив.
Прикрутите кронштейн в месте установки камеры и прикрутите камеру к кронштейну.
Внимание! Кронштейн в комплект поставки не входит, при необходимости поставляется
отдельно!
Подключите источник питания 12 Вольт 1А постоянного тока к соответствующему разъему на
задней стенке IP-камеры.
Внимание! Центральный контакт разъема питания должен иметь контакт +12В!
В разъем LAN включите кабель Ethernet, второй конец которого подключите к сетевой карте
компьютера.
Внимание! Сетевой кабель Ethernet в комплект поставки не входит, при необходимости
поставляется отдельно.
Установите объектив и подключите при необходимости разъем автоматического управления
диафрагмой.
Для питания по PoE:
Подключите к разъему LAN на задней стенке камеры кабель Ethernet с подключенным
инжектором PoE или коммутатором с поддержкой PoE.
При необходимости подстройте объектив.
