19
Для питания по PoE:
Подключите к разъему LAN на кабеле камеры кабель Ethernet с подключенным инжектором
PoE или коммутатором с поддержкой PoE
При необходимости подстройте объектив.

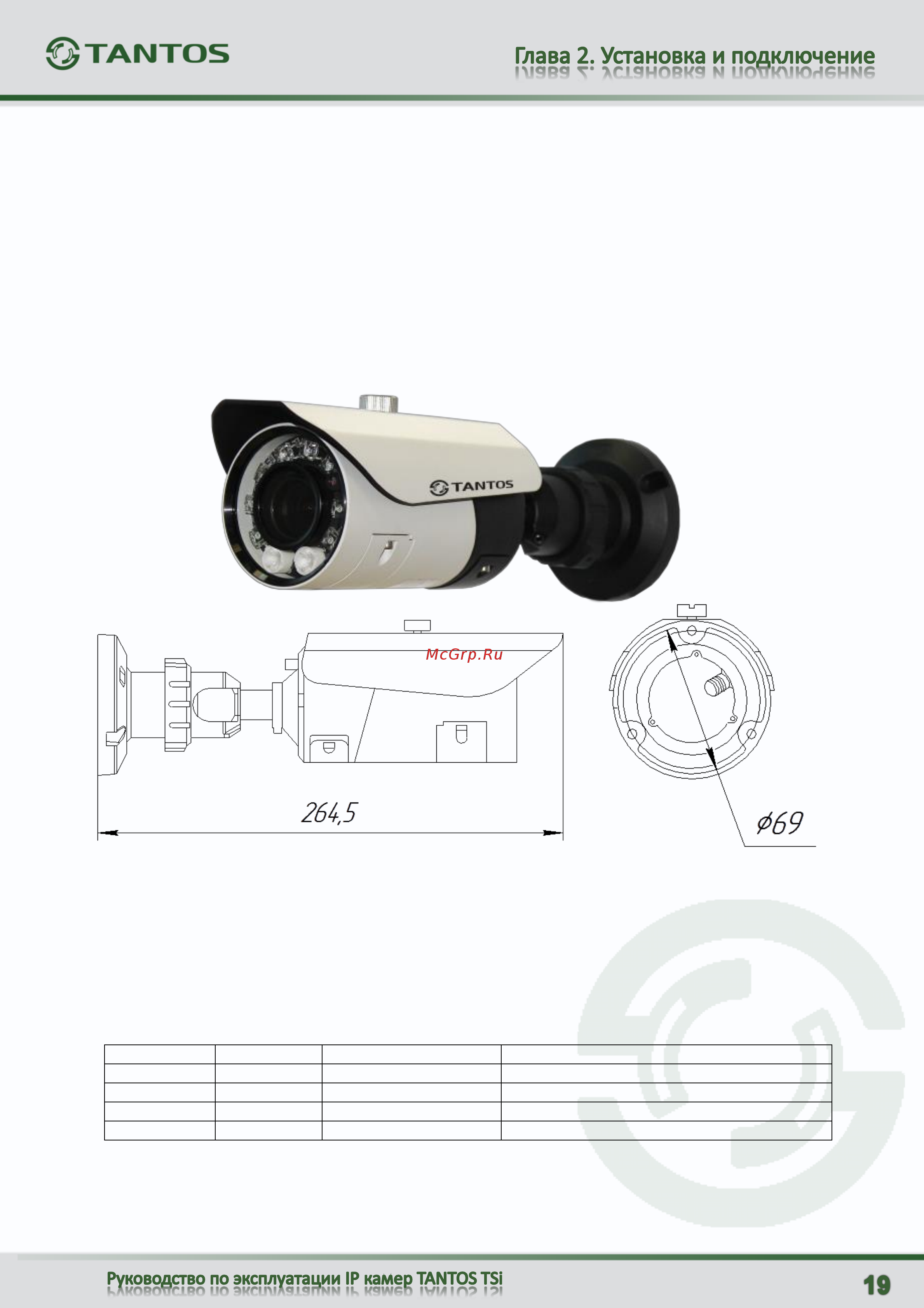

2.2.5 Внешний вид камер TSi-Pm231V (3-12), TSi-Pm451F (3.6), TSi-Pm451V
(3-12)
Регулировка фокуса и зума объектива для камер TSi-Pm231V (3-12), TSi-Pm451V (3-12)
осуществляется с помощью ручек, расположенный в нижней передней части камеры под
крышкой. Для камер TSi-Pm451F (3.6) регулировка объектива не предусмотрена. Для доступа
к слоту SD карты, разъему BNC и кнопке RESET необходимо открутить винт, держащий
нижнюю крышку камеры. Остальные разъемы камеры расположены на кабеле, выходящем из
нижней части камеры.
№
Цвет
Назначение
Подключение
1
Черный
Вход аудио
Подключение внешнего микрофона
2
Черный
Выход аудио
Подключение колонок
3
Черный
Питание 12В
Питание камеры, «+» в центре
4
Черный
Ethernet
Подключение локальной сети
+12V DC (Разъем питания): разъем для подключения источника питания с постоянного
напряжения 12 Вольт.
