Служит для воспроизведения звука .
Audio In (Аудио вход): разъем 3.5 мм предназначен для подключения микрофона (или другого
источника аудио сигнала)
Reset (Сброс настроек): кнопка предназначена для сброса настроек устройства в заводские
установки. Для сброса параметров необходимо при включенном устройстве нажать кнопку
«Reset» и удерживать кнопку нажатой 5-10 секунд.
Video Out (Видео выход): аналоговый видео выход BNC, предназначен для подключения
аналогового монитора при настройке объектива. Подключается с помощью специального
кабеля из комплекта поставки камеры.
RS-485 : разъем для подключения интерфейса RS-485
Входы/выходы тревоги – тревожные входы и выход. Контакты «COM» вход «-», «IN» - вход
«+», «COM» выход «-» «OUT» - выход «+». Контакты COM» вход «-», «IN» - вход «+»
предназначены для подключения внешних датчиков и
управляются подачей напряжения +5…+12В.
Контакты «COM» выход «-» «OUT» - выход «+». являются
логическим выходом и предназначены для подключения
внешнего устройства тревоги. Работают по принципу реле и
срабатываю при возникновении какого либо события (детекция
движения, сигнал тревоги от внешнего входа и т.д.).

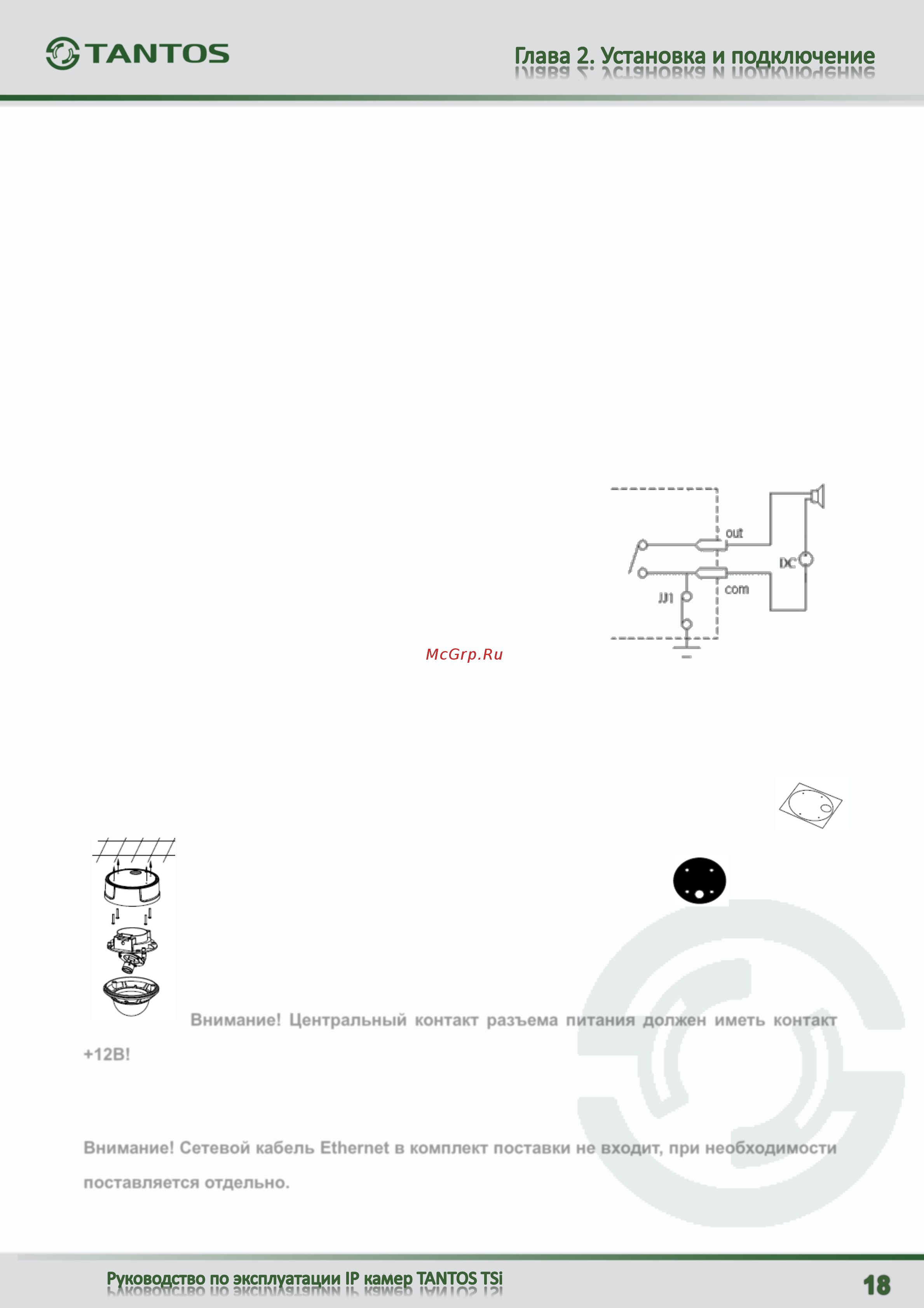

2.2.4 Подключение камер TSi-DV451F (2.8), TSi-DV451V (3-12)
Разметьте место установки камеры с помощью шаблона из комплекта поставки.
Просверлите отверстия и вставьте туда пластиковые дюбели из комплекта поставки.
Вставьте шурупы из комплекта поставки в монтажные отверстия
на днище камеры, прикрепите к днищу камеры резиновую прокладку
из комплекта поставки камеры. Закрутите шурупы, прикрепив
тем самым камеру. Камеру можно крепить как на потолок, так и на стену.
Подключите источник питания 12 Вольт 1А постоянного тока к соответствующему
разъему на кабеле IP-камеры.
Внимание! Центральный контакт разъема питания должен иметь контакт
+12В!
В разъем LAN включите кабель Ethernet, второй конец которого подключите к сетевой карте
компьютера.
Внимание! Сетевой кабель Ethernet в комплект поставки не входит, при необходимости
поставляется отдельно.
