17

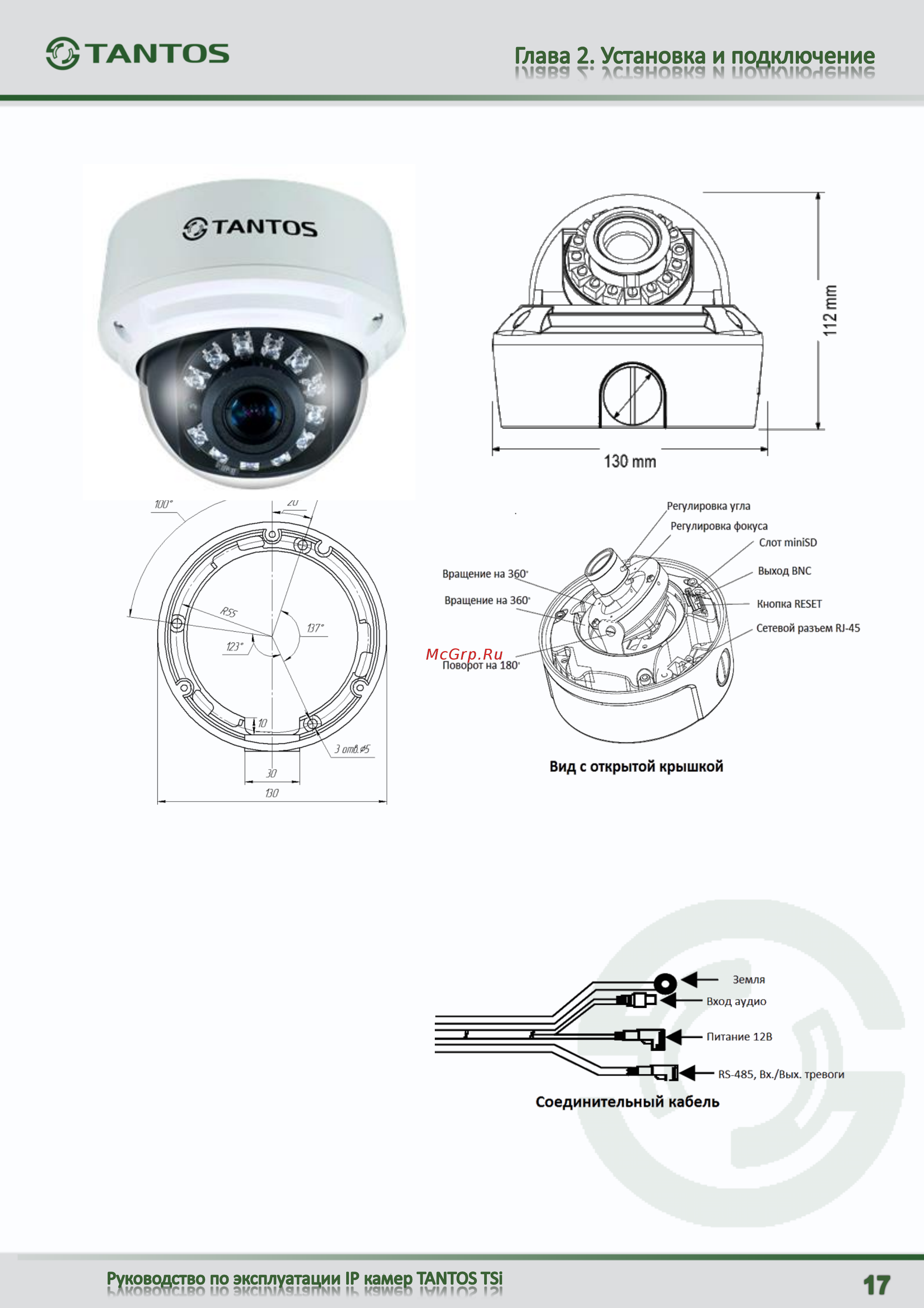

2.2.3 Внешний вид камер TSi-DV451F (2.8), TSi-DV451V (3-12)
Для доступа к камере необходимо отвернуть защитную крышку кожуха с помощью ключа из
комплекта поставки камеры, открыть нижнее или боковое отверстие для подключения
проводов. При снятой защитной крышке возможен доступ к разъемам и управляющим
элементам камеры. Часть разъемов подключается через соединительный кабель из
комплекта поставки камеры.
+12V DC (Разъем питания): разъем для
подключения источника питания с
постоянного напряжения 12 Вольт.
NIC (Сетевой разъем): разъем
подключения к сети при помощи с
помощью штекера RJ-45.
MicroSD (MicroSD карта памяти): разъем предназначен для установки карты памяти.
Audio Out (Аудио выход): разъем 3.5 мм предназначен для наушников или звуковых колонок.
