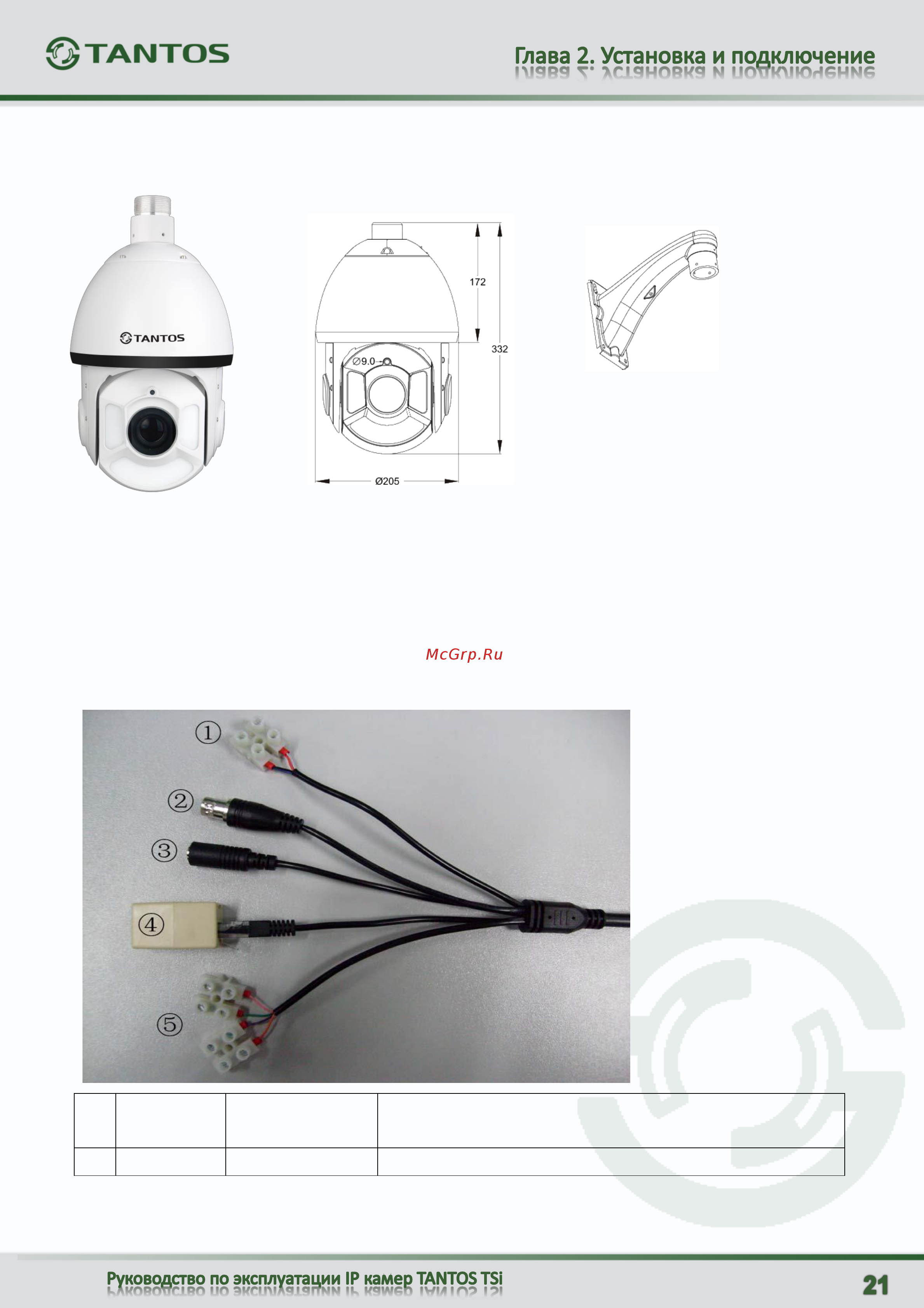

2.2.7 Внешний вид камер TSi-SDW231Z22, TSi-SDW331Z30
Камера представляет собой прозрачный купол с расположенными внутри него поворотным
механизмом и платами управления. К куполу крепится кронштейн камеры, из отверстия в
верхней части купола выходя кабели подключения камеры. Габариты купола показаны на
рисунке.
Описание разъемов соединительного кабеля показано ниже.
№
п/п
Цвет
Назначение
Описание
1
Красный
Питание
Подключение питания камеры 24В переменного напряжения
Содержание
