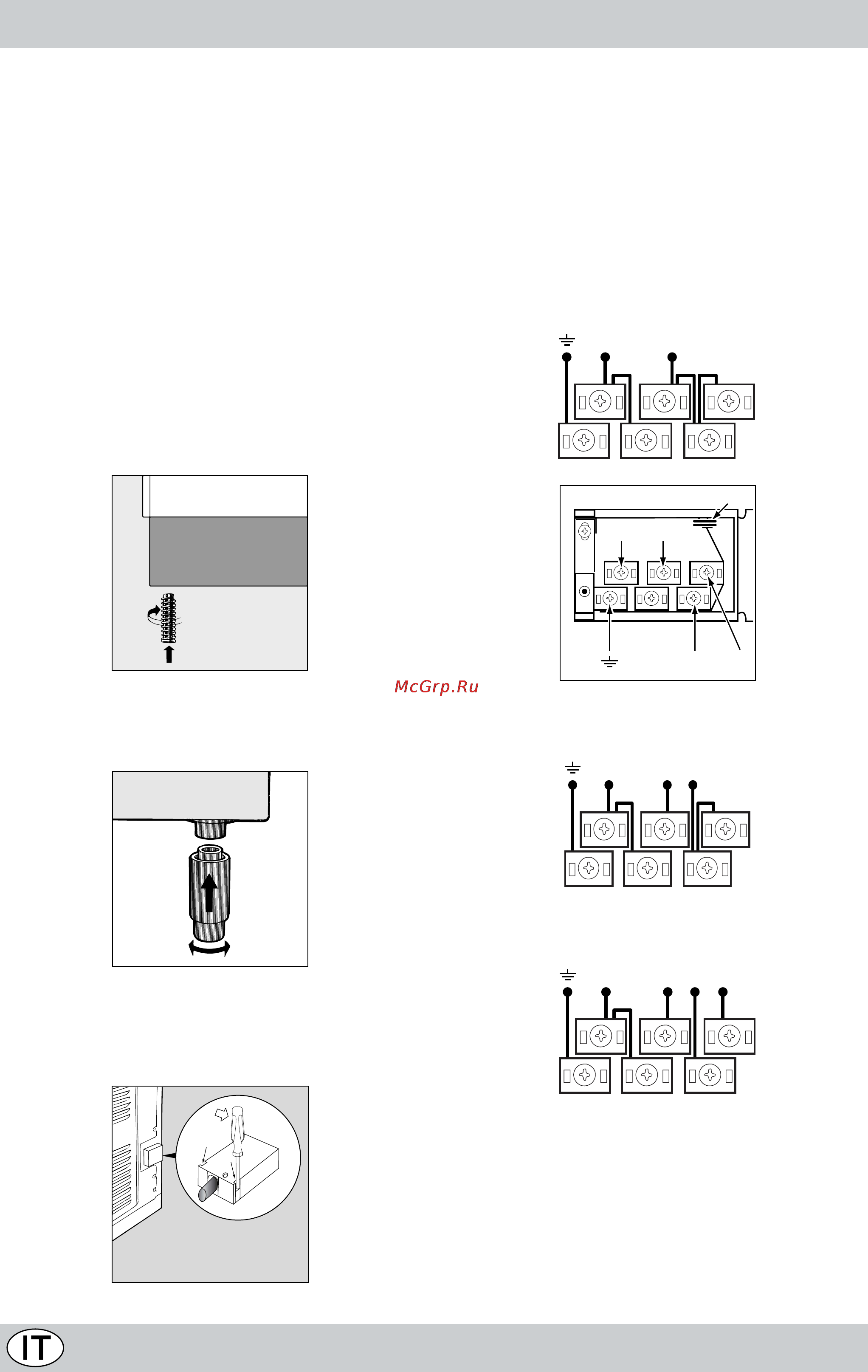

Indesit K6 C10/R [5/48] Installazione

Installazione

Le istruzioni che seguono sono rivolte all’installatore qua-

lificato affinché compia le operazioni di installazione,

regolazione e manutenzione tecnica nel modo più corret-

to e secondo le norme in vigore.

Importante: qualsiasi intervento di regolazione, manu-

tenzione etc. deve essere eseguito con l’elettrodomesti-

co elettricamente disinserito.

Posizionamento

La cucina è predisposta con grado di protezione contro i

riscaldamenti eccessivi di tipo X, è pertanto possibile l’in-

stallazione a fianco di mobili la cui altezza non superi quella

del piano di lavoro.

Livellamento (presente solo su alcuni modelli)

Nella parte inferiore dell’apparecchio si trovano 4 piedini

di sostegno regolabili con viti che permettono di migliora-

re il livellamento dell’apparecchio, se necessario. E’ indi-

spensabile che l’apparecchio sia posizionato in modo

uniforme.

Montaggio gambe (presente solo su alcuni modelli)

Vengono fornite delle gambe da montare ad incastro sot-

to la base della cucina.

Montaggio cavo di alimentazione

Apertura morsettiera:

• Servendosi di un cacciavite, fare leva sulle linguette

laterali del coperchio della morsettiera;

• Tirare ed aprire il coperchio della morsettiera.

Per la messa in opera del cavo eseguire le seguenti ope-

razioni:

• svitare la vite del serracavo e le viti dei contatti

Nota: i ponticelli vengono predisposti dalla Fabbrica

per il collegamento a 230V monofase (fig. A).

• per effettuare i collegamenti elettrici delle fig. C e fig.

D, utilizzare i due ponticelli alloggiati dentro la scatola

(fig. B - riferimento "P")

• fissare il cavo di alimentazione nell’apposito fermacavo

e chiudere il coperchio.

230V 1N~

H07RN-F 3x4 CEI-UNEL 35364

Fig. A

Fig. B

NL2L1

400V 2N~

H05RR-F 4x2.5 CEI-UNEL 35363

Fig. C

NL3L1L2

400V 3N~

H05RR-F 5x2.5 CEI-UNEL 35363

Fig. D

Collegamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico in-

dicato sulla targhetta caratteristiche, nel caso di collega-

mento diretto alla rete è necessario interporre tra l’appa-

recchio e la rete un interruttore omnipolare con apertura

minima fra i contatti di 3 mm. dimensionato al carico e

rispondente alle norme in vigore (il filo di terra, di colore

giallo-verde, non deve essere interrotto dall’interruttore).

Il cavo di alimentazione deve essere posizionato in modo
