Монтаж
27
a
1 штуцер воздуховода
для подсоединения к воздуховоду
150 мм.
b
1 переходный штуцер
для подсоединения к воздуховоду
125 мм.
c
1 невозвратный клапан
для установки в выпускной шту-
цер моторного блока (не для ре-
жима циркуляции)
d
2 монтажных уголка
для закрепления вытяжки в навес-
ном шкафу.
e
1 промежуточный профиль
для закрывания зазора между
задней стороной прибора и сте-
ной.
f
Монтажный комплект DML 400
для монтажа откидной фрон-
тальной панели
(не входит в комплект поставки,
дополнительно приобретаемая
принадлежность) включает в себя
откидной уголок и крепежные шу-
рупы для навешивания мебельной
фронтальной панели.
g
Монтажный комплект для рабо-
ты в режиме циркуляции
(не входит в комплект поставки,
дополнительно приобретаемая
принадлежность, см. главу "Техни-
ческие характеристики"). Монтаж-
ный комплект включает в себя вы-
пускную решетку, алюминиевый
шланг и хомуты.

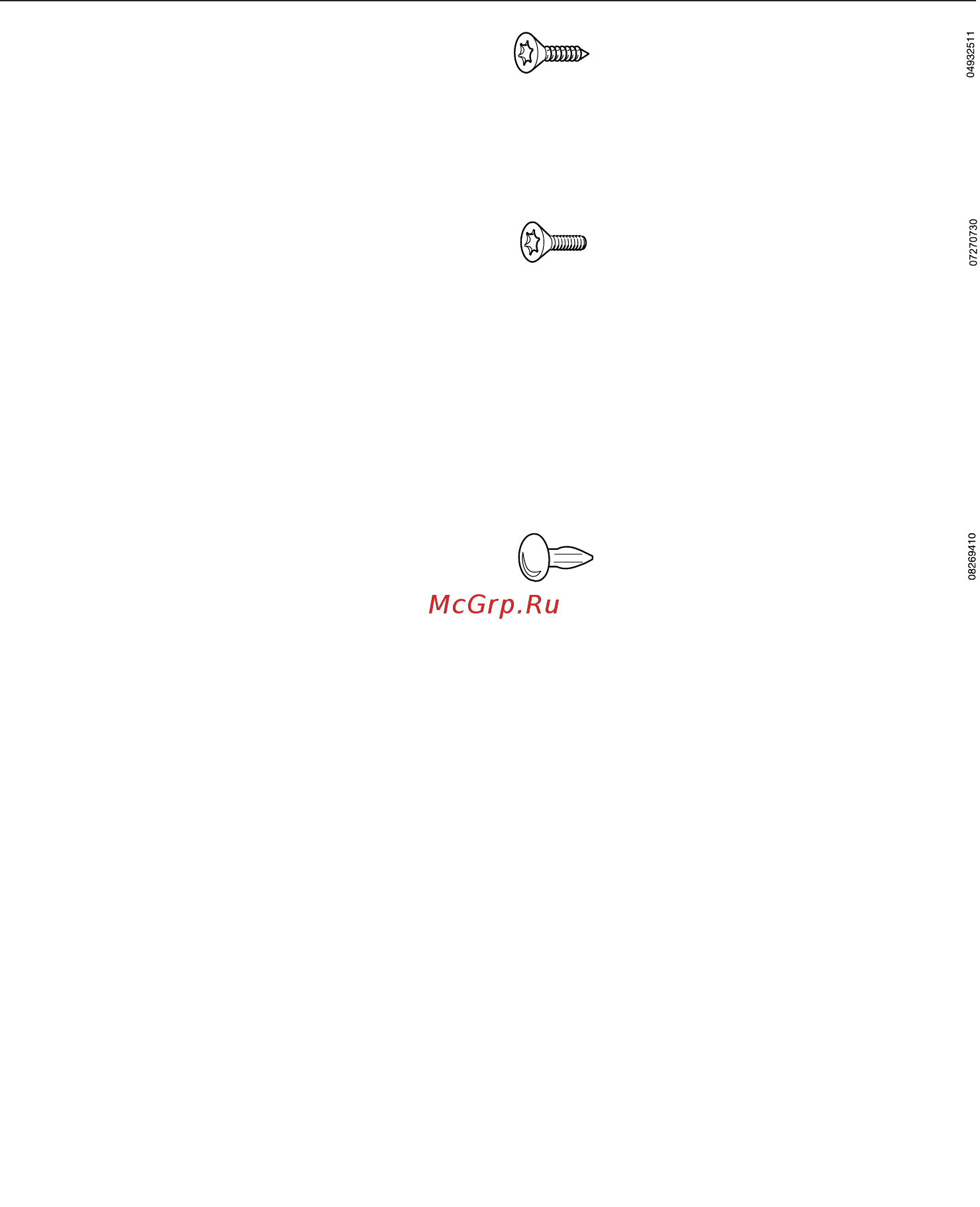

14 шурупов 4 x 15 мм
для закрепления вытяжки в навес-
ном шкафу.
8 шурупов М4 x 12 мм
для прикрепления вытяжки к
монтажным уголкам.
4 шурупа по желанию можно исполь-
зовать с пластиковыми заклепками
для крепления промежуточного про-
филя.
4 пластиковых заклепки
для крепления промежуточного про-
филя.
