Miele DA3466 EDST [33/51] Монтаж
![Miele DA3466 EDST [33/51] Монтаж](/views2/1373721/page33/bg21.png)
Монтаж
33

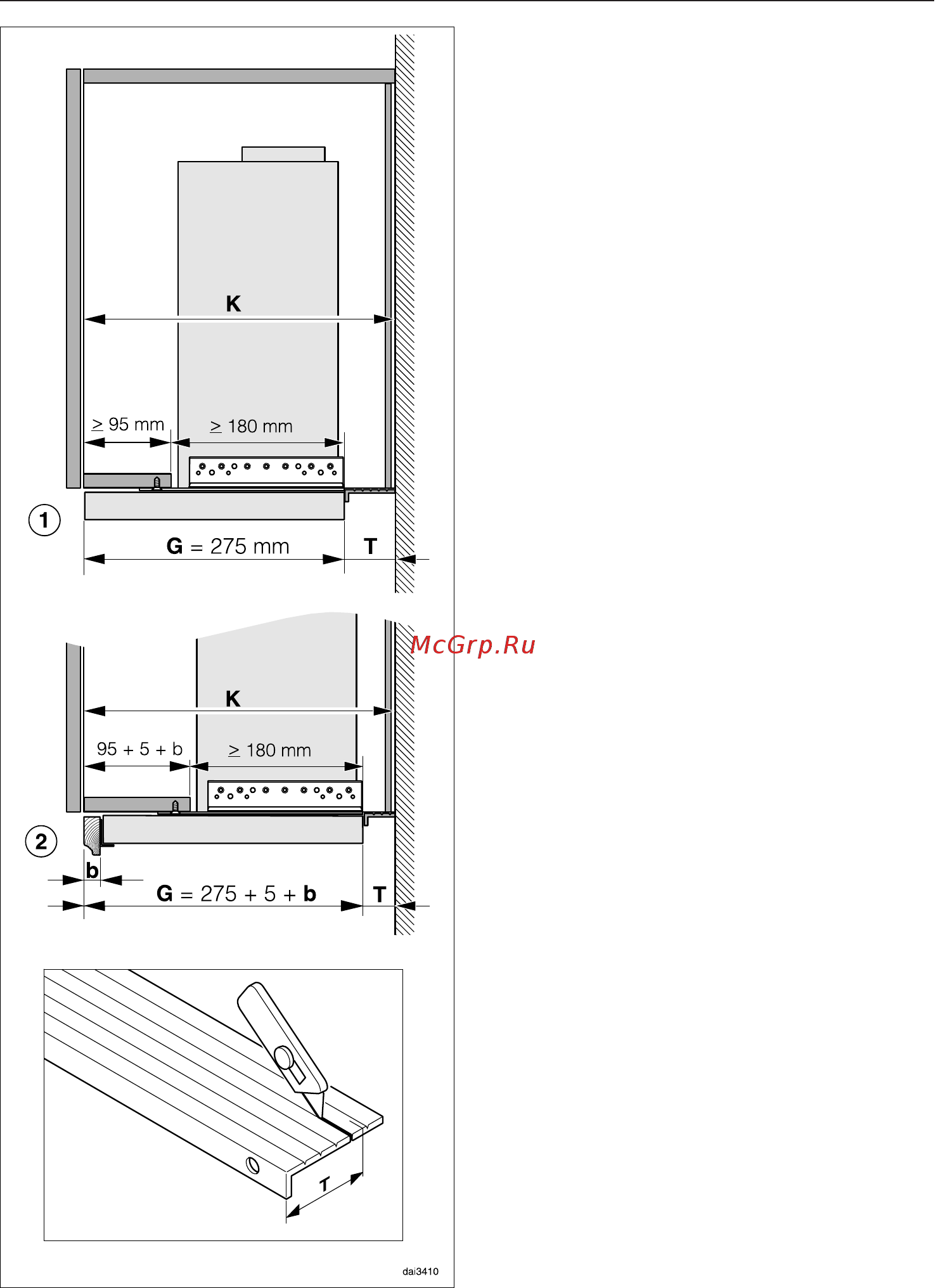

a
Пример: при встраивании без
фронтальной панели, когда перед-
ний край задвинутого экрана вы-
тяжки заканчивается вровень с
передним краем корпуса шкафа.
Требуется нижнее дно глубиной
минимум 95 мм.
b
Пример: при встраивании с фрон-
тальной панелью Вашей мебели.
Позиция встраивания сдвигается
на размер b толщины фронталь-
ной панели плюс 5 мм для крепеж-
ного уголка DML 400.
Нижнее дно должно быть соответ-
ственно больше.
Остающееся отверстие для встраи-
вания должно быть не менее 180 мм.
В этом случае прибор сдвигается
дальше назад, и размер T следует
выбирать соответственно меньше.
Положение выдвижного экрана мож-
но впоследствии изменить, переме-
стив вперед с помощью регулировки
глубины (максимум на 35 мм).
Для точного позиционирования вы-
тяжки промежуточная профильная
планка с задней стороны сначала
укорачивается до требуемого разме-
ра T, после чего монтируется:
T= глубина корпуса K минус глубина
прибора G
Укоротите промежуточный про-
филь до размера T. Обрежьте его с
помощью ножа по заданной линии
отреза ближайшего меньшего
размера.
