Miele DA3466 EDST [34/51] Монтаж
![Miele DA3466 EDST [34/51] Монтаж](/views2/1373721/page34/bg22.png)
Монтаж
34

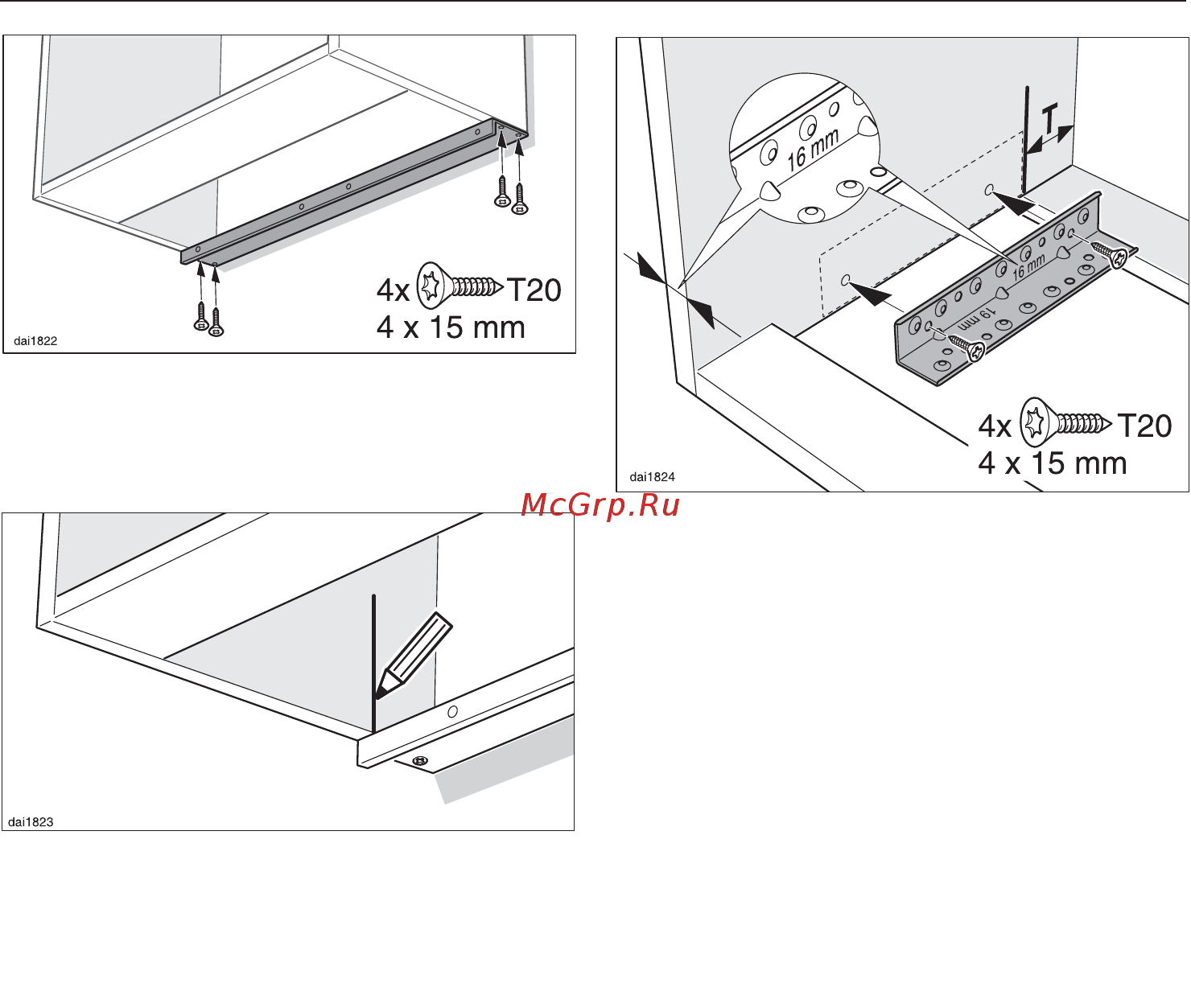

Приверните обрезанный промежу-
точный профиль вплотную к стене
под боковыми стенками шкафа.
У переднего края промежуточного
профиля начертите вертикальную
линию справа и слева по внутрен-
ним стенкам шкафа.
Уголки предназначены для мебель-
ных стенок толщиной 16 мм и 19
мм. Уголки приверните со стороны,
на которой имеются соответству-
ющие углубления.
Монтажные уголки приверните
справа и слева в шкафу, располо-
жив задней кромкой по линиям, а
нижней кромкой заподлицо с ниж-
ней кромкой шкафа.
