Монтаж
30

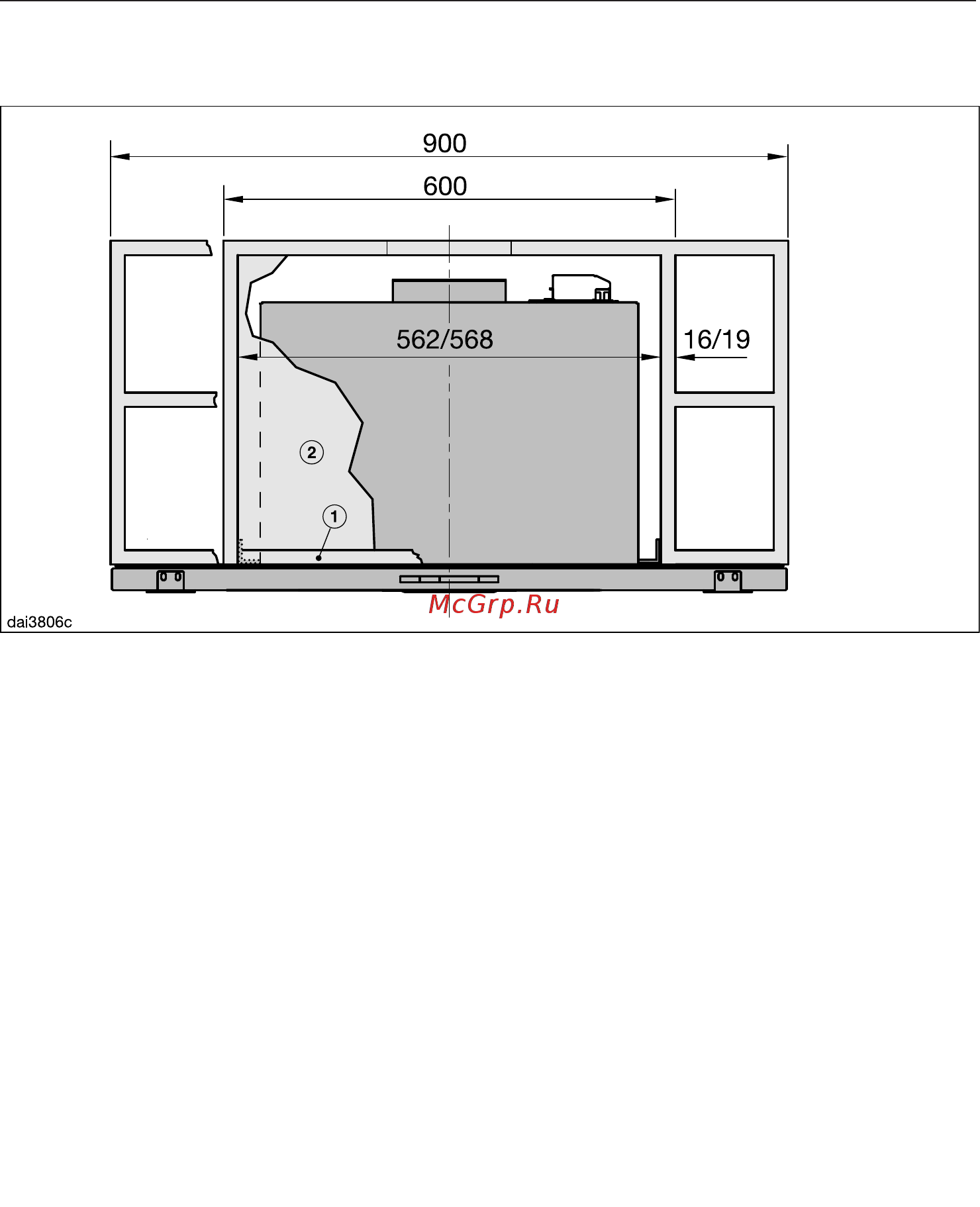

Рис. 3: DA 3496 в навесном шкафу шириной 600 мм или шкафу шириной 900
мм с боковыми секциями.
Рисунок приведен без соблюдения масштаба.
Вид сбоку см. на рис. 1.
Сноски к рисункам 1-3:
a
Для закрепления вытяжки в передней области шкафа должно иметься
основание днища.
b
Если предусмотрена промежуточная стенка, то она должна быть съемной.
c
Крепежные уголки подходят для боковых стенок толщиной 16 и 19 мм.
d
Крепежные уголки DML 400 (принадлежность) для монтажа фронтальной
панели.
e
Принадлежность DSM 400
* В этом случае экран вытяжки заканчивается передним краем корпуса. Если
при размещении вытяжки увеличивается размер с передней или задней сто-
роны (например, при использовании фронтальной панели), то размеры необ-
ходимо соответственно изменить.
