Монтаж
38

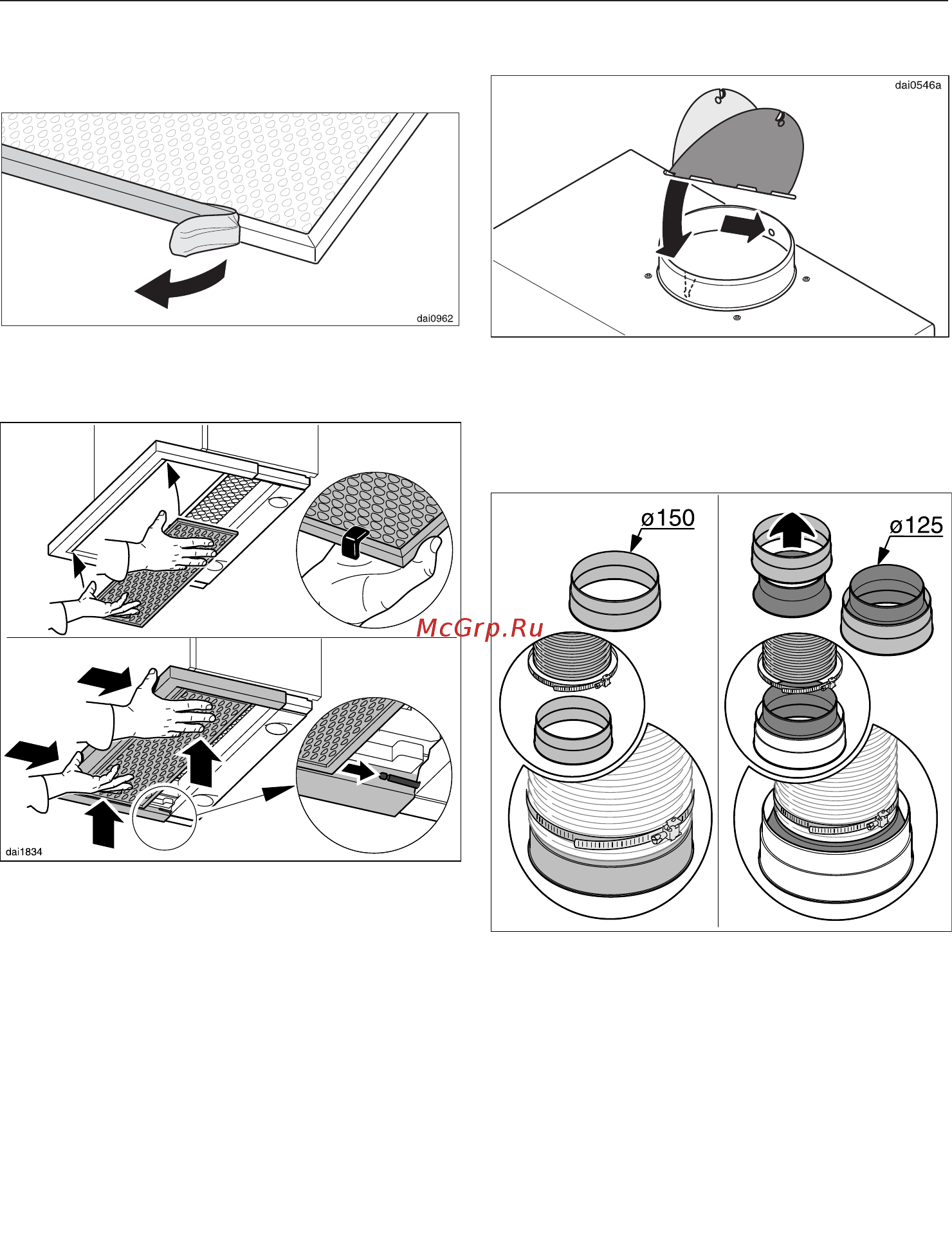

Установка жироулавливаю-
щего фильтра
Снимите защитную пленку рамы
жироулавливающего фильтра.
Для установки поверните жиро-
улавливающий фильтр таким обра-
зом, чтобы красные метки были
спереди и обращены вверх.
Вложите фильтр с передней сторо-
ны в экран вытяжки, прижмите
кверху и задвиньте вместе с экра-
ном. При этом он попадет на сто-
порные штифты. В заключение
прижмите фильтр еще слегка на-
зад.
Воздуховод
При необходимости вставьте не-
возвратный клапан. Следите за
тем, чтобы клапан легко открывал-
ся и сам снова закрывался.
dai2699
Прикрепите воздуховод к выпуск-
ному патрубку, например, гибкий
шланг отвода воздуха с помощью
хомута (дополнительно приобре-
таемая принадлежность). При ис-
пользовании воздуховода 125 мм
установите в выпускной патрубок
прилагаемый переходной патрубок
(см. для этого также главу "Водухо-
вод").
