10
Насос центробежный жидкостный
с дизельным двигателем
8.8. Запуск насоса
8.8.1. ВНИМАНИЕ!
Насос должен пройти обкатку в течение первых 20 часов работы. В период обкатки не следует
нагружать насос свыше 70% его максимальной производительности. После первых пяти часов
работы необходимо заменить масло в картере двигателя. Далее масло необходимо менять через
каждые 50-100 часов (в зависимости от типа применяемого масла).
8.8.2. Надежно установить насос в месте его работы.
8.8.3. Произвести внешний осмотр насоса. При обнаружении каких-либо повреждений запрещает-
ся запуск насоса до устранения выявленных неисправностей.
8.8.4. Проверить уровень масла в картере двигателя и уровень топлива в топливном баке, при
необходимости долить их.
8.8.5. Опустить конец всасывающего шланга с сетчатым фильтром грубой очистки в источник водо-
забора.
8.8.6. Залить воду в насосную часть насоса.
8.8.7. Управление работой насоса, а именно выключение насоса, регулировка оборотов двигателя
и, как следствие, производительность насоса, осуществляется ручкой регулировки оборотов двига-
теля с фиксацией (см. рис. 10). Чтобы изменить положение ручки, необходимо ослабить ее фикса-
цию и передвинуть в желаемое положение, после чего зафиксировать ручку, затянув ее.
8.8.8. Перевести топливный кран в положение «Открыто» (см. рис. 5).
8.8.9. Перевести ручку регулировки оборотов двигателя в положение «START» (см. рис. 10) и
зафиксировать ее в этом положении.
8.8.10. При запуске насоса следует придерживать его ногой за подставку. Одной рукой взяться за
ручку стартера. Несколько раз медленно потянуть ручку
на себя до возникновения сопротивления
со стороны двигателя и удерживая ее в этом положении, свободной рукой привести рычаг деком-
прессора в положение «Открыто» (см. рис. 7). Не допуская возврата ручки стартера обратно, двумя
руками сильно дернуть ее на себя (рычаг декомпрессора при этом автоматически вернется в поло-
жение «Закрыто»). Медленно (с натягом шнура) вернуть ручку стартера в начальное положение.
Процесс запуска не должен продолжаться непрерывно более 15 секунд. Между отдельными попыт-
ками запуска необходимо выдерживать паузу в течение 1 минуты.
8.8.11. Сразу же после запуска насоса, для прогрева его двигателя на низких оборотах, необходимо
установить ручку регулировки оборотов двигателя в положение 1/3 ее хода от отметки «STOP» (см.
рис. 10). Двигатель насоса прогревается 3..5 минут.
8.8.12. После того как двигатель прогрелся, можно регулировать его обороты, а следовательно и
производительность насоса, меняя положение ручки регулировки оборотов двигателя по всему ее
ходу от минимального до максимального уровня оборотов.
8.8.13. Установка ручки регулировки оборотов двигателя в положение «STOP» приведет к останов-
ке двигателя насоса.
8.8.14. Для запуска насоса при температуре окружающего воздуха +5..+10
o
С, необходимо сначала
одной рукой привести и удерживать рычаг декомпрессора в положении «Открыто», а другой рукой
без излишней силы 7..10 раз потянуть ручку стартера на себя. Далее действовать как указано в пунк-
тах 8.8.10. - 8.8.12.

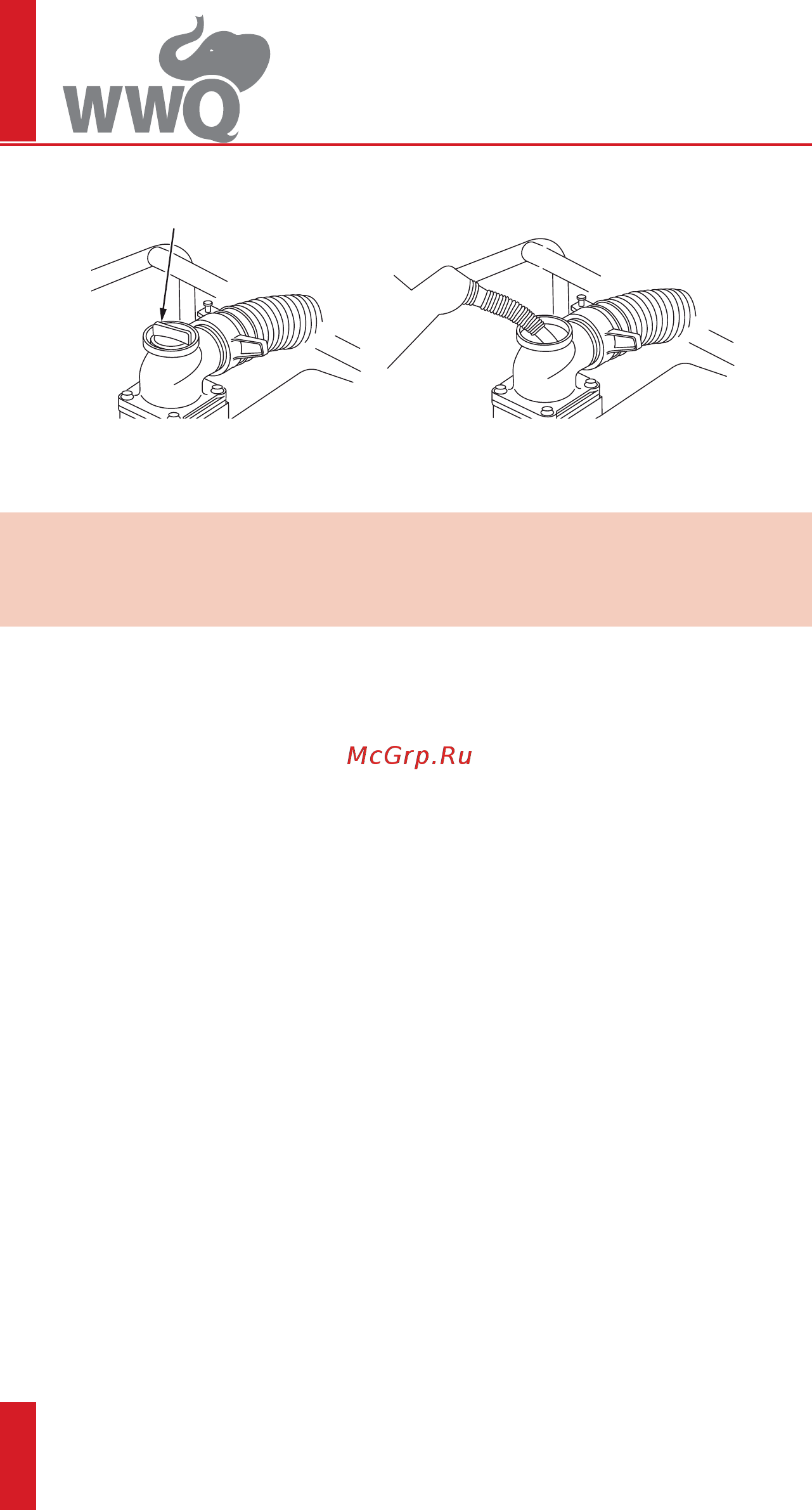

заливная горловина
насосной части
Рис. 9
