WWQ WP20D [6/16] Устройство насоса
![WWQ WB30D [6/16] Устройство насоса](/views2/1375761/page6/bg6.png)
6

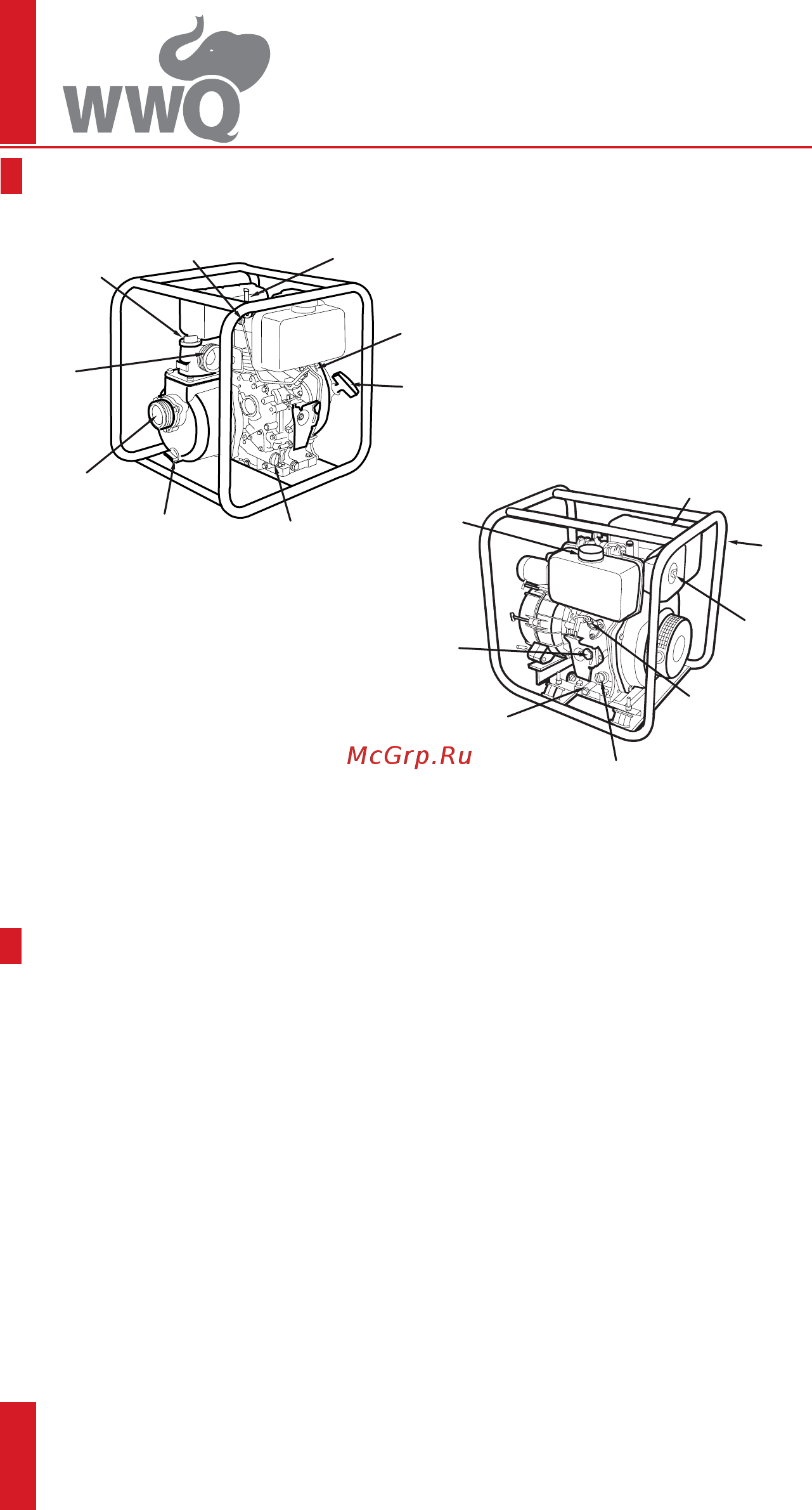

7. Устройство насоса
заливная
горловина
насосной
части
напорный
патрубок
всасывающий
патрубок
сливная
пробка
насосной части
рычаг
декомпрессора
масляный
фильтр
топливный
кран
ручка
стартера
гайка
топливной
форсунки
7.1. Насос (см. рис. 1 и рис. 2) состоит из следующих основных частей: рама, однопоршневой 4-х
тактный дизельный двигатель внутреннего сгорания с воздушным охлаждением, насосная часть.
Рабочее колесо насосной части закреплено непосредственно на валу двигателя, что обеспечивает
компактность и исключает потери мощности.
8.1. Установка насоса
8.1.1. Расположить насос на прочной, ровной, горизонтальной поверхности, чтобы исключить его
самопроизвольное перемещение при эксплуатации.
8.1.2. Насос должен быть размещен как можно ближе к источнику воды.
8.1.3. Чем выше насос находится от источника воды, тем больше потребуется времени для заполне-
ния водой всасывающего шланга и стабильной работы насоса.
8.1.4. Значительное влияние на производительность насоса оказывает длина всасывающего и
напорного шлангов.
8.1.5. Чем короче шланги, тем выше характеристики насоса.
8.2. Проверка уровня масла
8.2.1. Перед первым запуском насоса необходимо залить моторное масло в картер двигателя.
8.2.2. В любом 4-х тактном двигателе внутреннего сгорания в процессе его работы происходит угар
моторного масла, т. е. количество масла постепенно уменьшается. Поэтому перед каждым запуском
насоса и через каждые пять часов его работы необходимо проверять уровень масла в картере дви-
гателя насоса по отметкам на масляном щупе.
8.2.3. Необходимо поддерживать уровень масла между минимальной (Low) и максимальной
(High) отметками на масляном щупе.
8.2.4. Поломка насоса, связанная с недостаточным уровнем масла в картере двигателя не является
гарантийным случаем.
Рис. 1
Насос центробежный жидкостный
с дизельным двигателем
8. Порядок эксплуатации
рама
воздушный
фильтр
маслосливная
пробка
маслозаливная
горловина с
пробкой-щупом
ручка
регулировки
оборотов
двигателя
глушитель
крышка
топливного
бака
гайка
топливного
насоса
Рис. 2
