WWQ WP20D [4/16] Комплектность

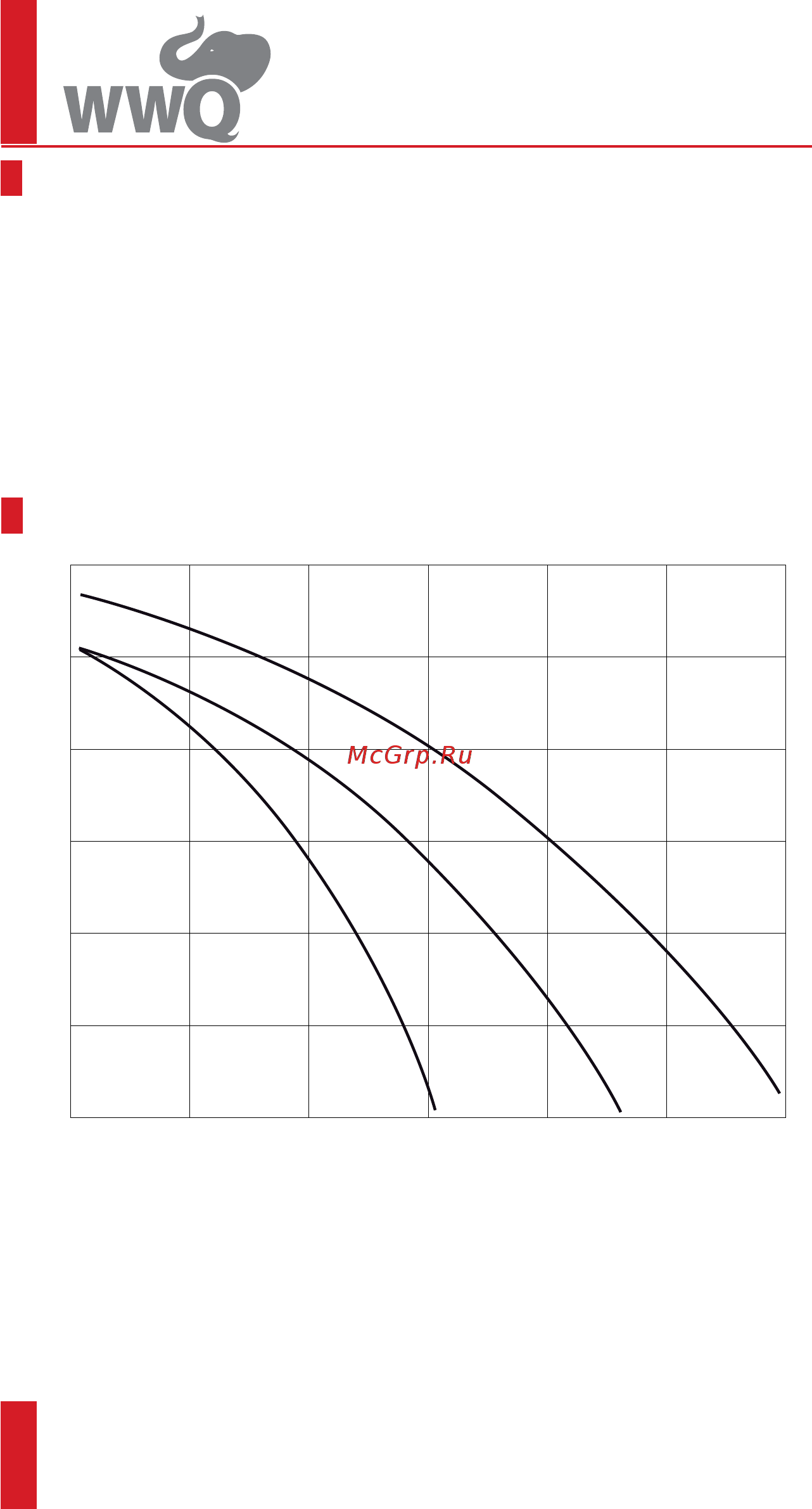

![WWQ WB30D [4/16] Комплектность](/views2/1375761/page4/bg4.png)
4
WB30D
WP20D
WP30D
0
Напор, м
Производительность, л/час
20
15
10
5
20000
10000 30000 40000
50000
60000
25
30
5.1. Приведенные характеристики справедливы при нулевой высоте всасывания и минимальных
сопротивлениях потоку воды во всасывающей и напорной магистрали, при номинальной частоте
вращения вала двигателя.
5.2. Производительность насоса снижается с увеличением напора (при максимальном напоре про-
изводительность равна 0 л/час).
5.3. Характеристики насоса ухудшаются со снижением числа оборотов вала двигателя.
5. Гидравлические характеристики
Насос центробежный жидкостный
с дизельным двигателем
4. Комплектность
Насос – 1 шт.,
Сетчатый фильтр грубой очистки сборный – 1 шт.,
Штуцер – 2 шт.,
Гайка штуцера – 2 шт.,
Хомут – 3 шт.,
Прокладка уплотнительная – 2 шт.,
Комплект инструментов для обслуживания насоса – 1 шт.,
Пробка насосной части запасная – 1 шт.,
Инструкция по эксплуатации – 1 шт.,
Упаковка – 1 шт.
